3.0 Instalacja
3.1 Informacje ogólne
Po rozpakowaniu, sprawdź RJ402 oraz czujniki podłogowe i sufitowe pod kątem uszkodzeń.
Sprawdź, czy typ/model i napięcie znamionowe są prawidłowe i czy dostawa jest kompletna.

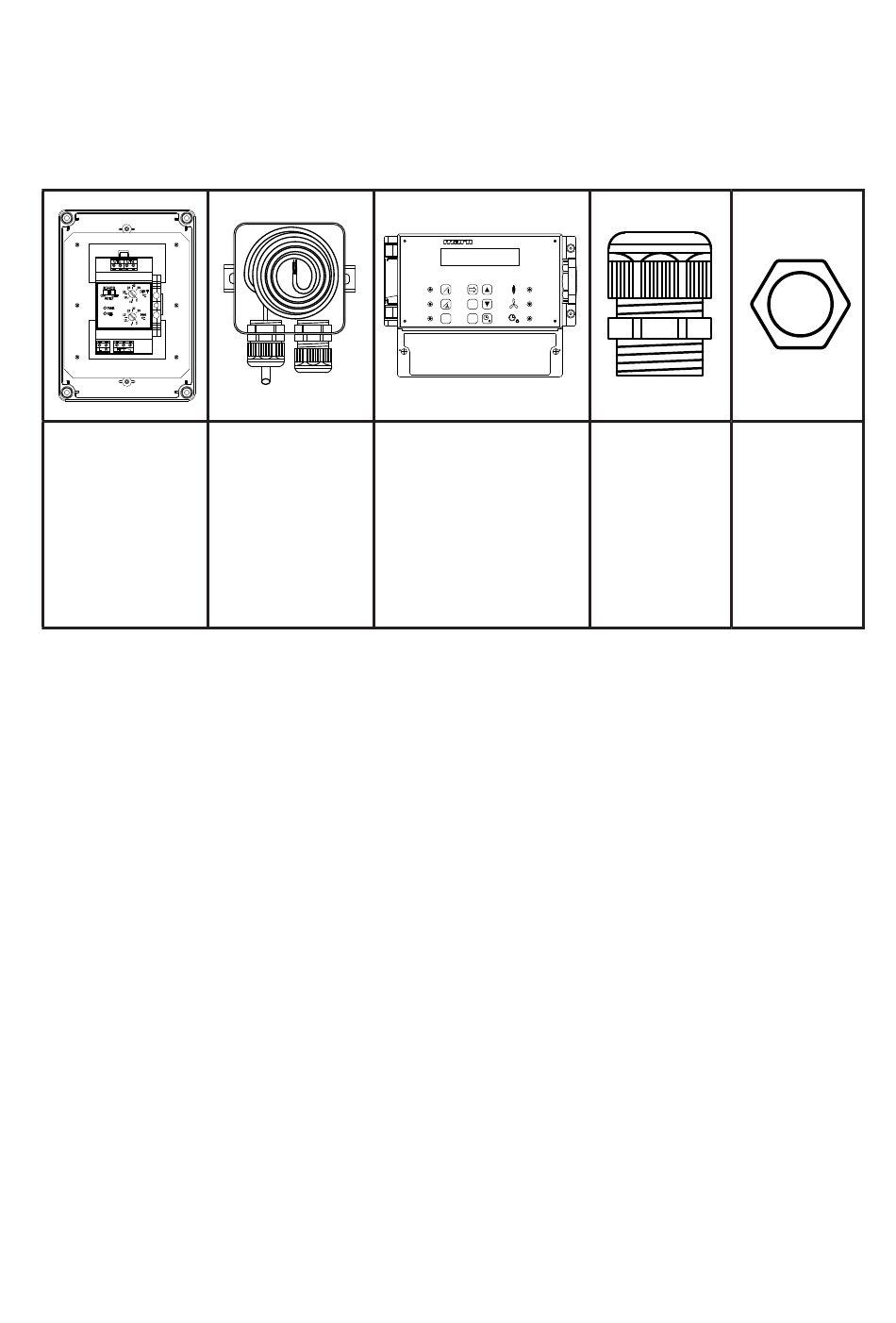

Zakres dostawy
CT1
CT2
42
RJ402
34
50
Diff T
26
ON
OFF
°C
AUTO
18
2
10
PWR
27
22
35
RE1
Hys
17
°C
12
2
7
L N
RE1
Kontrola destra-
tyfikacji RJ402
jako element
szafy sterow-
niczej
1 sztuka
3.2 Instalacja sterownika destratyfikacji RJ402
Określ odpowiednie miejsce montażu RJ402. Zamontuj RJ402 na stabilnej powierzchni. Zalecamy
montaż RJ402 w łatwo dostępnym miejscu, na wysokości ±1,5m od podłogi.
Przed podłączeniem przewodów sprawdź, czy zasilanie zostało odłączone. Jeśli tak nie jest,
przed kontynuowaniem pracy, należy wyłączyć zasilanie. Przy wyłączaniu zasilania urządzenia, do
którego ma zostać podłączony sterownik, należy również zapoznać się z dokumentacją techniczną/
instrukcją obsługi danego urządzenia.
Podłącz RJ402 zgodnie z jednym z dostarczonych schematów elektrycznych, które znajdują się
na końcu tej instrukcji technicznej. W celu wybrania prawidłowego schematu elektrycznego,
sprawdź, do jakiego typu urządzenia masz podłączyć złącze RJ402. Odpowiednie opcje znajdują się
w załączniku I.
3.3 Instalacja czujników pomieszczeniowych
Umiejscowienie czujników sufitowych i podłogowych RJ402 ma kluczowe znaczenie dla
prawidłowego funkcjonowania systemu. Oba czujniki muszą znajdować się w strumieniu powietrza
wentylatora i nie mogą być zakryte. Czujnik sufitowy powinien być zainstalowany w najwyższym
i najbardziej centralnym punkcie pomieszczenia. Pobliskie otwory dachowe mogą prowadzić do
błędnych pomiarów, dlatego, aby uniknąć błędnego funkcjonowania systemu, czujnik podłogowy
powinien być montowany z boku pomieszczenia. Należy pamiętać, że ciągłe otwieranie drzwi,
okien, itp., z bezpośrednim oddziaływaniem na czujnik podłogowy prowadzi do niepotrzebnego
uruchamiania wentylatorów. Czujników nie należy instalować na metalowych wspornikach, które
mają zewnętrzne połączenie (mostki termiczne).
24
M16
M16
Czujnik
PinTherm connect
temperatury
1 sztuka CT1
1 sztuka CT2
PinTherm Connect
06.29.108
0
0
OK
ESC
RESET
06 29 108
1 sztuka
M16
Pokrętło
Nakrętka
m16
pokrętła M16
4 sztuki
4 sztuki
