3.0 Instalare
3.1 General
După despachetare, verificaţi dacă RJ402 şi senzorii furnizaţi nu sunt deterioraţi. De asemenea,
verificati tipul/modelul şi tensiunea, cat si daca totul este complet.
Aplicatii
CT1 CT2
42
RJ402 34 50
Diff T
26
ON OFF °C
AUTO 18
2
10
PWR 27
22 35
RE1
Hys
17
°C
12
2
7
L N
RE1

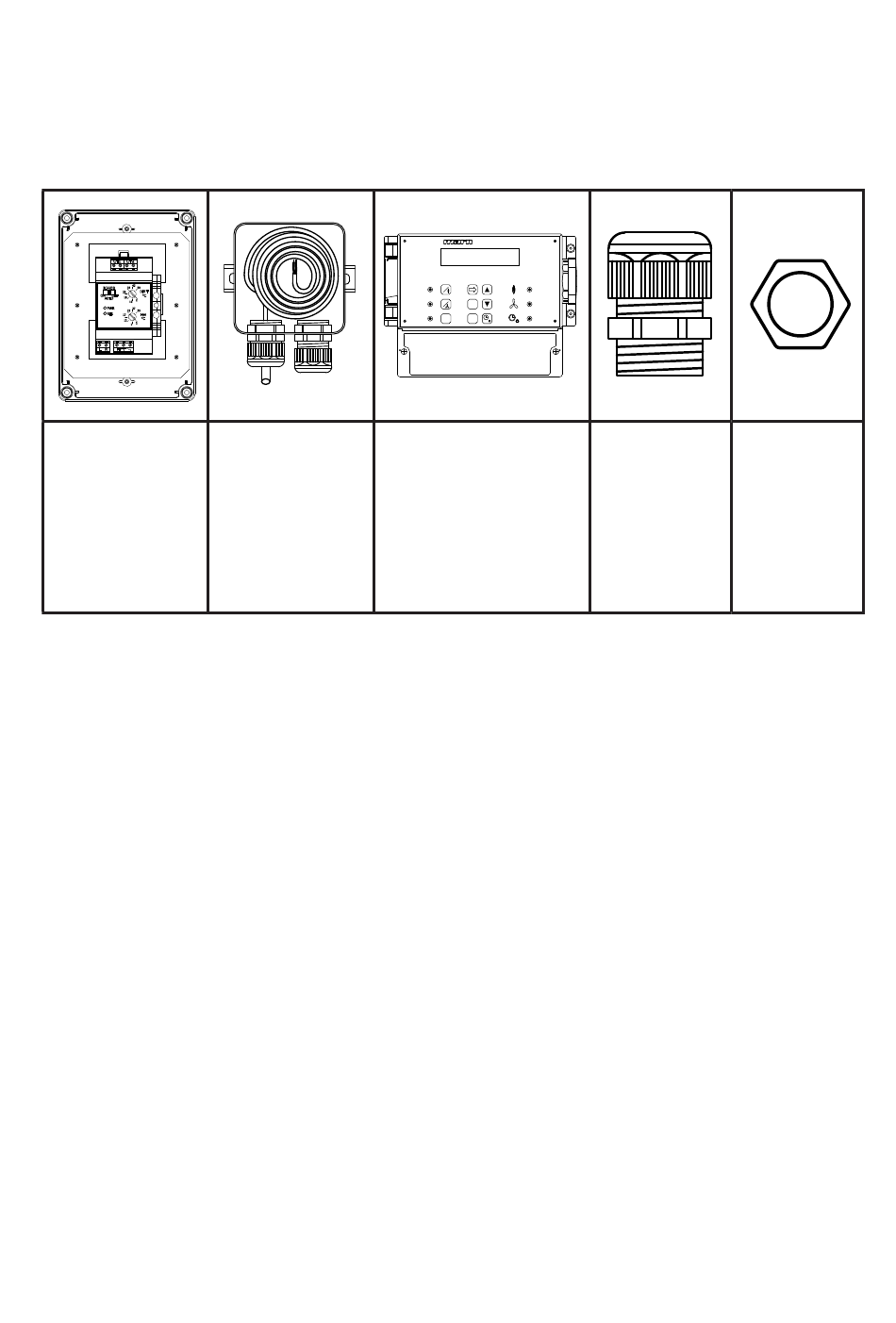

Controler de
destratificare
RJ402 în carcasa
1 bucata
3.2 Instalare controler de destratificare RJ402
Determinaţi un loc potrivit pentru instalarea RJ402. Montaţi RJ402 pe o suprafaţă solidă. Vă
recomandăm să montaţi controlerul la o înălţime de ±1,5 m faţă de podea, într-un loc usor
accesibil.
Verificaţi dacă sursa de alimentare a fost oprită înainte de a conecta orice cablu. Dacă nu este
cazul, sursa de alimentare trebuie oprită înainte de a continua. La oprirea alimentării cu energie
electrică a aparatului la care urmează a fi conectat, trebuie să consultaţi şi documentaţia tehnică/
instrucţiunile de utilizare a aparatului în cauză.
Conectaţi RJ402 conform uneia dintre schemele electrice furnizate care se află în spatele acestei
cărţi tehnice. Pentru a selecta schema de conectare corectă, trebuie să ştiţi la ce tip de dispozitiv
veţi conecta RJ402. Pentru opţiuni adecvate a se vedea anexa I.
3.3 Instalare senzorilor de cameră
Amplasarea senzorilor de tavan şi podea este extrem de importanta pentru funcţionarea corectă
a sistemului. Ambii senzori trebuie să fie în fluxul de aer al ventilatorului şi nu trebuie acoperiţi.
Senzorul de tavan trebuie instalat în cel mai înalt punct al încăperii, cât mai central posibil.
Deschiderea acoperişului din apropiere duce la măsurători incorecte şi astfel, pentru a evita
funcţiile incorecte ale sistemului, senzorul de podea trebuie montat pe partea laterală a încăperii.
Trebuie remarcat faptul că deschiderea constantă a uşilor, ferestrelor etc., cu influenţă directă
asupra senzorului de podea, duce la pornirea inutilă a ventilatoarelor. Senzorii nu trebuie instalaţi
pe suporturi metalice care au conexiune externă (punţi reci).
20
M16 M16
Senzor de
temperatura
1 bucata CT1
1 bucata CT2
PinTherm Connect
06.29.108
0
0
OK
ESC
RESET
PinTherm connect
06 29 108
1 bucata
M16
Dispozitiv Piulita penru
pivotant dispozitiv
m16 pivotant M16
4 bucati 4 bucati
