Mark Destratification Control RJ402 Technisches Handbuch Seite 16

3.0 Installatie
3.1 Algemeen
Controleer na het uitpakken de RJ402, de PinTherm Connect en de meegeleverde sensoren op
beschadiging. Controleer op juistheid van het type/model en de elektrische spanning en of alles
compleet is.

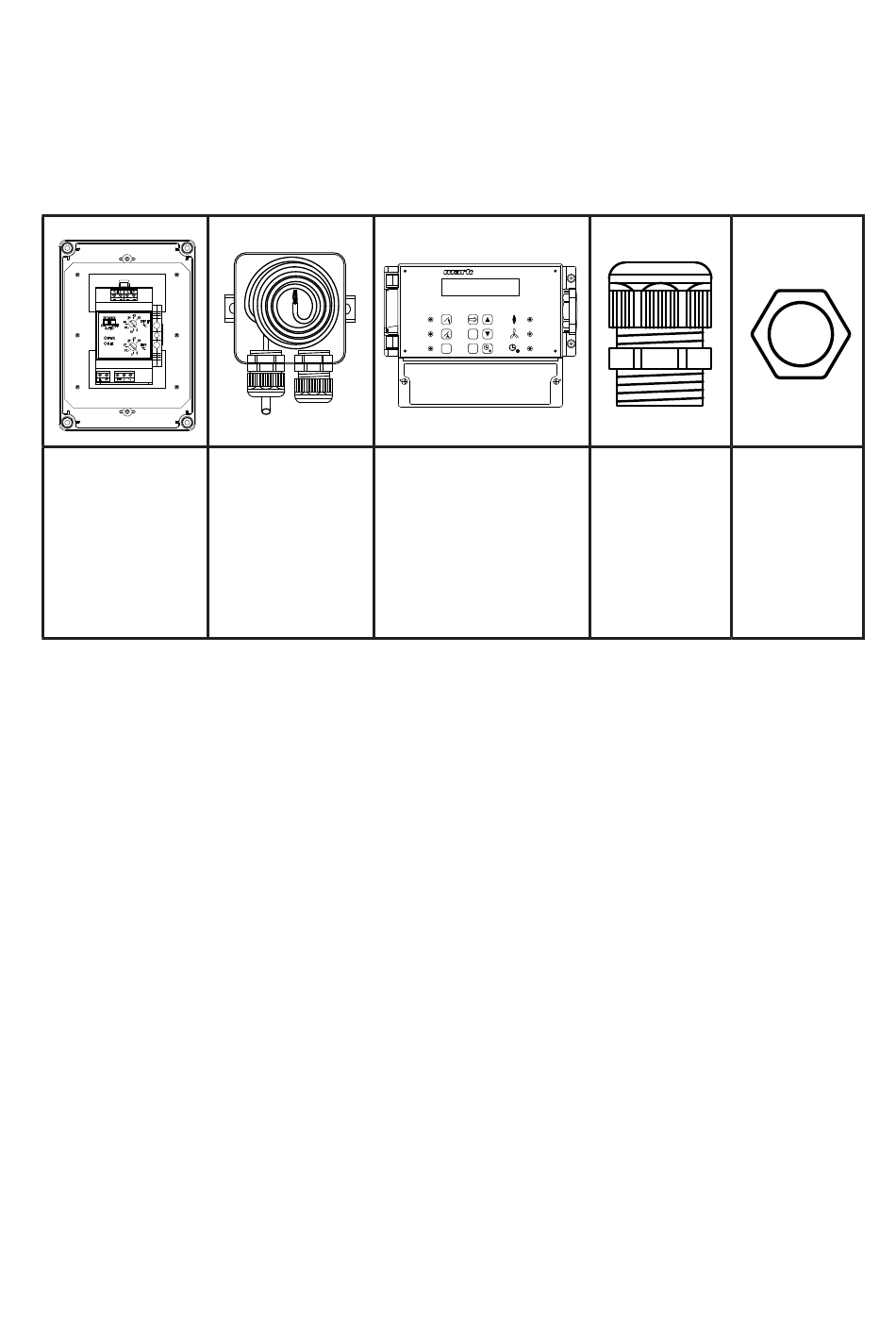

Leveringsomvang
CT1 CT2
42
RJ402 34 50
Diff T
26
ON OFF °C
18
AUTO
2
10
PWR
27
22 35
RE1
Hys
17
°C
12
2
7
L N
RE1
Destratificatie
regelaar RJ402
in kast
1 Stuks
3.2 Installatie destratificatieregeling RJ402
Bepaal een geschikte plaats om de PinTherm connect en RJ402 te monteren. Geadviseerd wordt
om de PinTherm Connect en RJ402 op een afstand van ±1.5m vanaf de vloer te plaatsen, op
een goed bereikbare plaats. Controleer voor het aansluiten van de bekabeling of de spanning is
uitgeschakeld. Indien dit niet het geval is dient eerst de spanning te worden uitgeschakeld voordat
u verder gaat. Bij het uitschakelen van de spanning, van het aan te sluiten toestel, dient hierbij ook
het technisch boek/bedieningshandleiding van het toestel in acht te worden genomen.
Sluit de PinTherm Connect en RJ402 aan volgens een van de meegeleverde elektrische schema's
welke achterin dit technisch boek staan. Om het juiste aansluitschema te selecteren moet u weten
op welk type toestel u de RJ402 gaat aansluiten. Voor een selectie zie ook bijlage I.
3.3 Installatie ruimtesensoren
De plaatsing van de plafondsensor en ruimtesensor op leef hoogte van de RJ402 is van cruciaal
belang voor de goede werking van het systeem. Beide sensoren moeten zich in de luchtstroom
van de ventilator bevinden en mogen niet worden afgedekt. De plafondsensor moet op het
hoogste punt van de ruimte worden geïnstalleerd, zo centraal mogelijk. Nabijgelegen dak
openingen leiden tot onjuiste metingen en moet daarom worden voorkomen, de ruimtesensor
moet op leef hoogte aan de zijkant van de kamer worden gemonteerd. Hierbij moet worden
opgemerkt dat het constant openen van deuren, ramen etc. met directe invloed op de
ruimtesensor op leef hoogte, ertoe leidt dat de ventilatoren onnodig starten. De sensoren mogen
niet worden geïnstalleerd op metalen steunen die een externe aansluiting hebben (koudebruggen).
16
M16 M16
Temperatuur PinTherm Connect
sensor
1 Stuks CT1
1 Stuks CT2
PinTherm Connect
06.29.108
0
0
OK
ESC
RESET
06 29 108
1 Stuks
M16
Wartel Moer voor
m16 wartel M16
4 Stuks 4 Stuks
