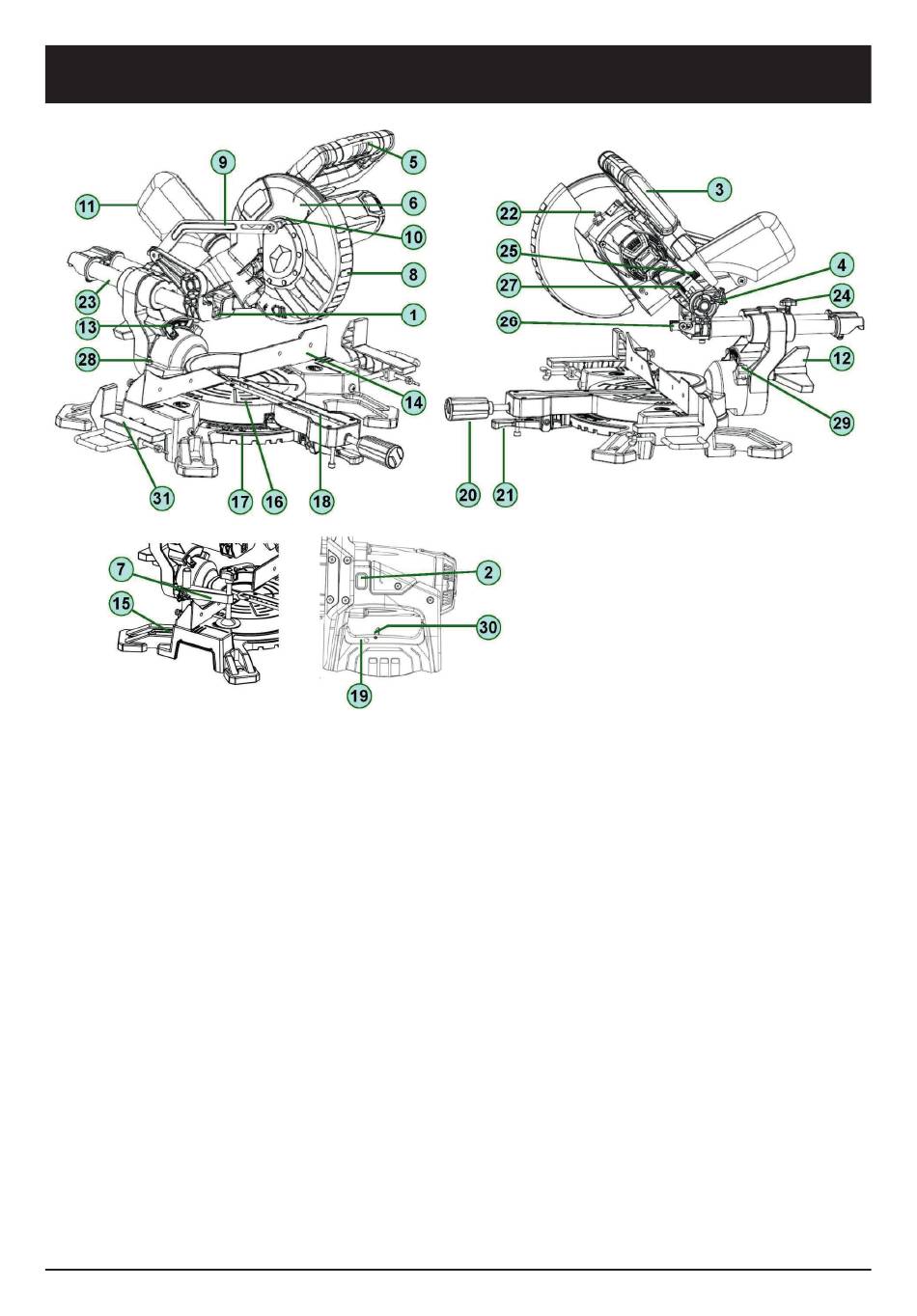

POPIS
1 Laser
2 Vypínač lasera
3 Rameno píly
4 Poistka ramena
5 Rukoväť píly
6 Horný pevný ochranný kryt
7 Upínacia svorka
8 Pohyblivá ochrana pílového kotúča
9 Ťahadlo ochranného krytu
10 Kryt skrutky pílového kotúča
11 Vak na piliny
12 Zaisťovacia skrutka zvislého uhla
13 Stupnica zvislého uhla
14 Dorazová lišta
15 Imbusový kľúč 6 mm
16 Otočný stolík
Súčasťou balenia je takisto náhradný pílový kotúč (bez vyobrazenia).
54 SLOVENSKY
17 Stupnica uhla rezu
18 Vložka stolíka
19 Vypínač píly
20 Rukoväť so skrutkou fixácie uhla
21 Zarážka pevných uhlov
22 Zámok vretena
23 Posuv píly
24 Poistka posuvu
25 Dorazová skrutka hĺbky rezu
26 Doraz hĺbky rezu
27 Matica skrutky nastavenia hĺbky
28 Doraz zvislého uhla 45°
29 Doraz zvislého uhla 0°
30 Poistka vypínača
31 Bočné opory (×2)
