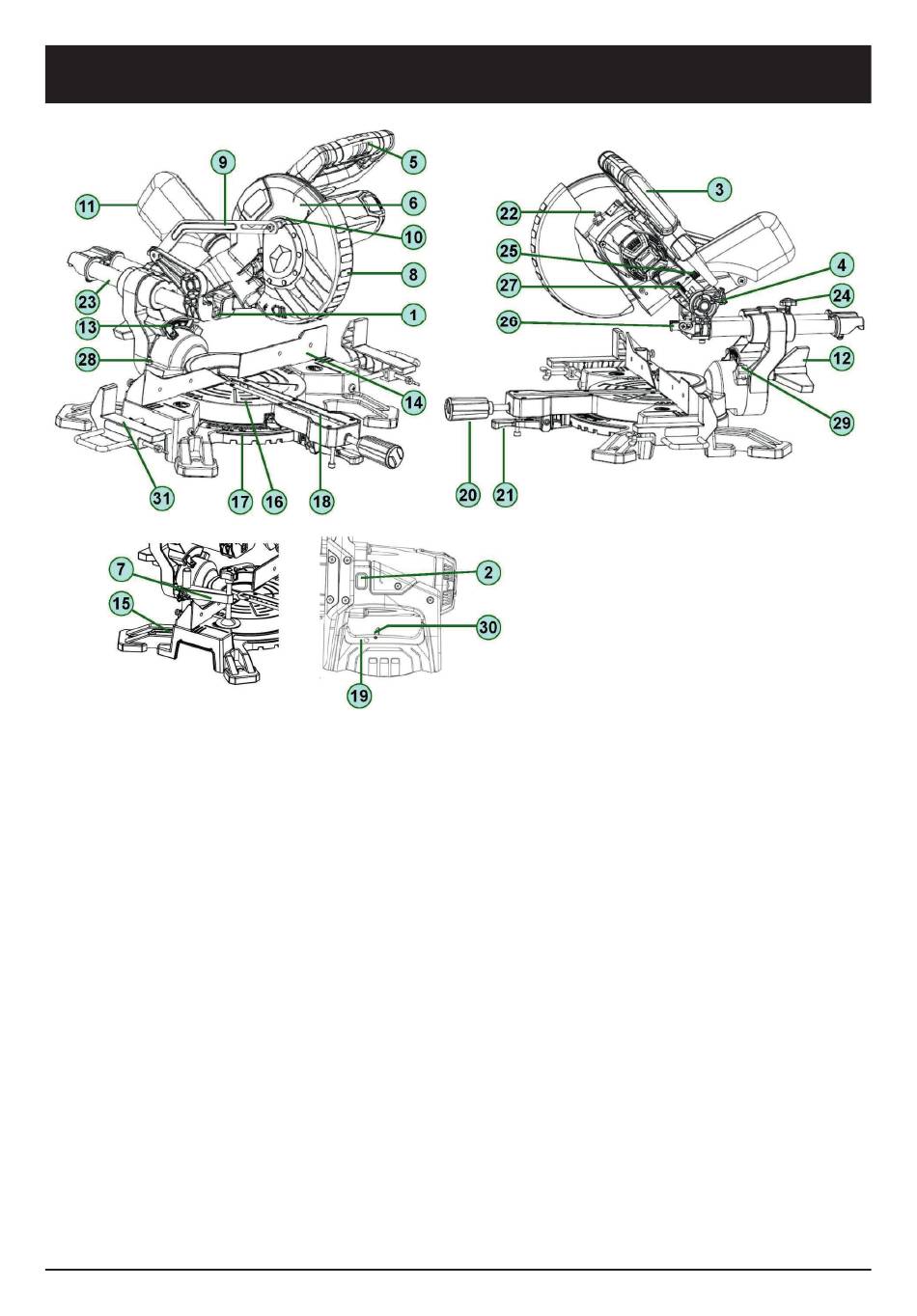

POPIS
1 Laser
2 Vypínač laseru
3 Rameno pily
4 Pojistka ramene
5 Rukojeť pily
6 Horní pevný ochranný kryt
7 Upínací svěrka
8 Pohyblivá ochrana pilového kotouče
9 Táhlo ochranného krytu
10 Kryt šroubu pilového kotouče
11 Vak na piliny
12 Zajišťovací šroub svislého úhlu
13 Stupnice svislého úhlu
14 Dorazová lišta
15 Imbusový klíč 6 mm
16 Otočný stolek
Součástí balení je rovněž náhradní pilový kotouč (bez vyobrazení).
40 ČESKY
17 Stupnice úhlu řezu
18 Vložka stolku
19 Vypínač pily
20 Rukojeť se šroubem fixace úhlu
21 Zarážka pevných úhlů
22 Zámek vřetene
23 Posuv pily
24 Pojistka posuvu
25 Dorazový šroub hloubky řezu
26 Doraz hloubky řezu
27 Matice šroubu nastavení hloubky
28 Doraz svislého úhlu 45°
29 Doraz svislého úhlu 0°
30 Pojistka vypínače
31 Boční opěry (×2)
