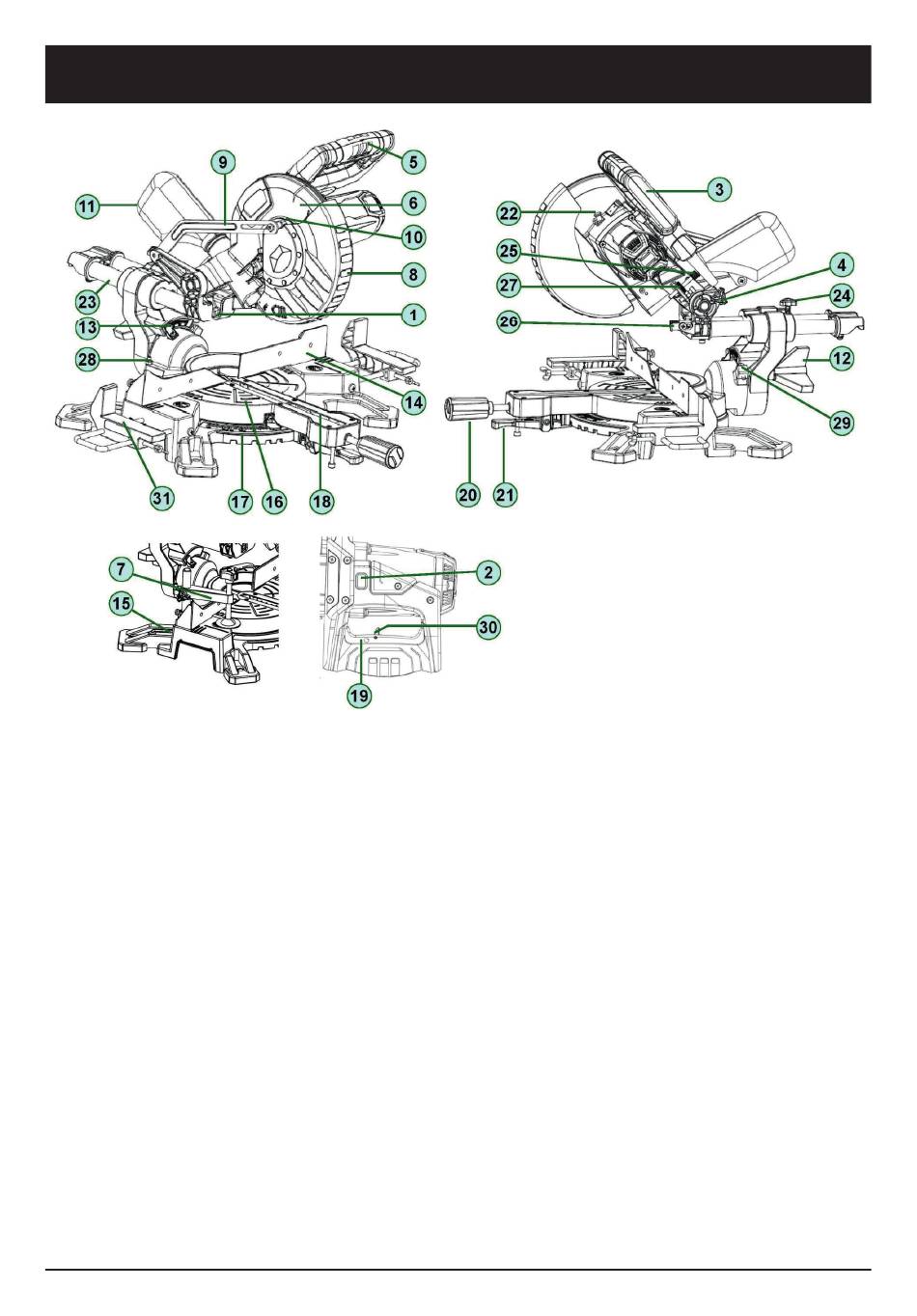

BESCHREIBUNG

1 Laser
2 Laser-Schalter
3 Sägearm
4 Armsperre
5 Sägegriff
6 Obere feste Schutzabdeckung
7 Klemme
8 Beweglicher Scheibenschutz
9 Stange der Schutzabdeckung
10 Abdeckung der Scheibenschraube
11 Spänesack
12 Sicherungsschraube des vertikalen Win-
kels
13 Skala des vertikalen Winkels
14 Anschlagleiste
15 Inbusschlüssel 6 mm
16 Drehtisch
Teil des Lieferumfangs ist ein Ersatz-Scheibe (nicht abgebildet).
17 Schnittwinkelskala
18 Tischeinsatz
19 Sägeschalter
20 Griff mit Schraube zur Fixierung des Win-
kels
21 Winkelanschlag
22 Spindelsperre
23 Sägevorschub
24 Vorschub-Sicherung
25 Anschlagschraube für die Schnitttiefe
26 Schnitttiefen-Anschlag
27 Schraubenmutter zur Tiefeneinstellung
28 Anschlag für vertikalen Winkel 45°
29 Anschlag für vertikalen Winkel 0°
30 Schaltersicherung
31 Seitenstützen (x2)
