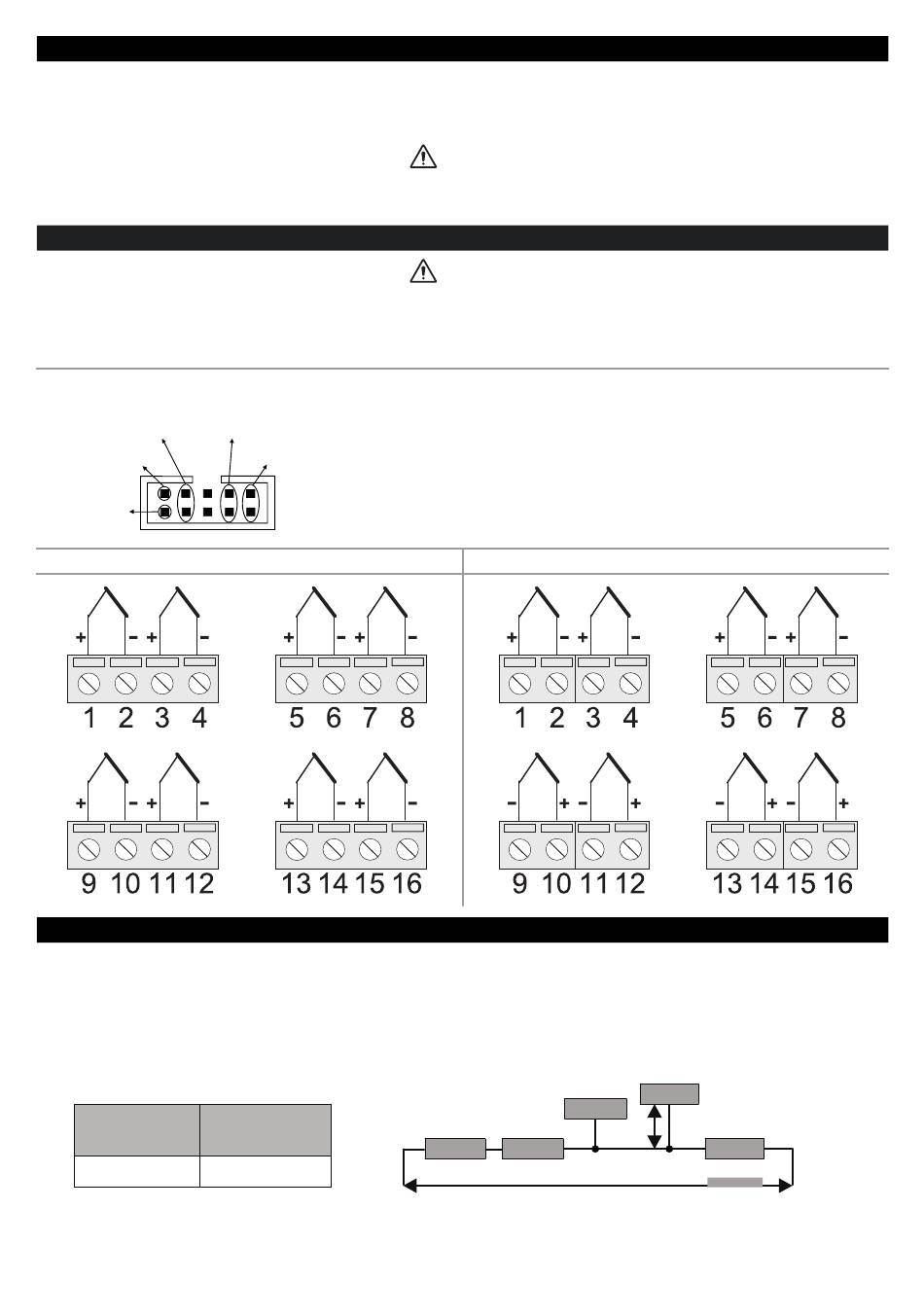

INSTALLATIONSBESTIMMUNGEN
Das Modul wurde für die Montage auf einer Schiene DIN 46277 in vertikaler Position konzipiert. Für den reibungslosen Betrieb sowie eine
optimale Lebensdauer muss eine angemessene Belüftung gewährleistet werden. Stellen Sie dabei sicher, dass die Lüftungsschlitze nicht durch
Kabelkanäle oder sonstige Gegenstände verschlossen werden. Vermeiden Sie die Montage der Module über Geräten, die Wärme erzeugen.
Die Montage im unteren Teil der Schalttafel wird empfohlen.
Es handelt sich um Geräte offenen Typs, die für die endgültige Installation in einem Gehäuse / einer Schalttafel bestimmt sind, das/die mecha-
nischen Schutz und Schutz gegen die Ausbreitung von Feuer bietet.
ELEKTRISCHE ANSCHLÜSSE
Um die Anforderungen der elektromagnetischen Immunität zu erfüllen:
- abgeschirmte Kabel für die Signale verwenden;
- die Abschirmung an die bevorzugte Erdung des Instruments anschließen;
- halten Sie die abgeschirmten Kabel von den Leistungskabeln entfernt (Transformatoren, Geber, Motoren, usw.).
Stromversorgung und Modbus-Schnittstelle stehen bei Benutzung des Busses für die DIN-Schiene von Seneca mit hinterer Steckverbindung
IDC10 oder dem Zubehörteil Z-PC-DINAL2-17.5 zur Verfügung.
RS485 GND
RS485 A
RS485 B
Z-8TC-SI
NORMEN FÜR DEN ANSCHLUSS AN MODBUS
1) Die Module auf der DIN-Schiene installieren (max. 120).
2) Die Remote-Module über Kabel mit geeigneter Länge anschließen. In der folgenden Tabelle werden die Daten angegeben, die sich auf die
Länge der Kabel beziehen:
-Länge Bus: max. Länge des Modbus-Netzes in Abhängigkeit von der Baudrate. Dies ist die Länge der Kabel, die die beiden Module verbinden,
die am weitesten voneinander entfernt sind (siehe Schema 1).
-Länge Ableitung: max. Länge einer Ableitung 2 m (siehe Schema 1).
Lungh ezza
Länge Bus
bus
1200 m
Für maximale Leistung wird die Verwendung von speziellen abgeschirmten Kabeln für die RS485-Kommunikation empfohlen.
MI00597-0-DE
Power Suppl y AC / +
Power Suppl y AC / -
1
IDC 10
Schema 1
Schema 1
Lungh ezza
Ableitungslänge
derivazion e
2 m
INSTALLATIONSHANDBUCH
ACHTUNG
ACHTUNG
Hintere Steckverbindung (IDC 10)
In der Abbildung wird die Bedeutung der verschiedenen
Kontaktstifte der Steckverbindung IDC10 angegeben, falls die
Signale direkt darüber abgegriffen werden sollen.
Z-8TC-SI-LAB
Modul 3
Modulo 3
Modul 1
Modul 2
Modulo 1
Modulo 2
Bus-Länge
Lunghezza del Bus
Ld = Ableitungslänge
Ld= Lunghezza derivazione
Modulo 4
Modul 4
Ld
Modulo 5
Modul 5
