Z-KEY-MBUS

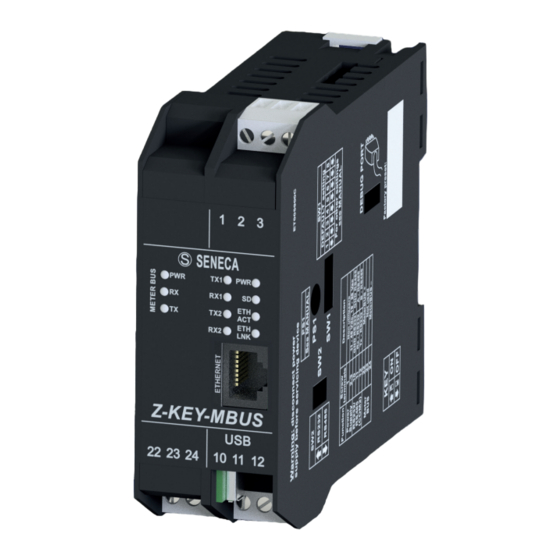

MeterBUS to Serial / Ethernet MODBUS gateway
D
Für Handbücher in anderen Sprachen und Konfigurierungssoftware die Website
Dieses Dokument ist Eigentum der Gesellschaft SENECA srl. Ohne vorausgehende Genehmigung sind die Wiedergabe und die
Vervielfältigung untersagt. Der Inhalt der vorliegenden Dokumentation entspricht den beschriebenen Produkten und Technologien.
Die angegebenen Daten können aus technischen bzw. handelstechnischen Gründen abgeändert oder ergänzt werden.
MI005230-D
INSTALLATIONSHANDBUCH
Via Austria, 26 – 35127 – PADUA – ITALIEN
Tel. +39.049.8705355 - 8705359 - Fax +39.049.8706287
www.seneca.it/products/z-key- mbus.
ANWEISUNGEN IN DEUTSCHER SPRACHE
SENECA s.r.l.
DEUTSCH - 1/8
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Seneca Z-KEY-MBUS
Inhaltszusammenfassung für Seneca Z-KEY-MBUS
- Seite 1 Für Handbücher in anderen Sprachen und Konfigurierungssoftware die Website www.seneca.it/products/z-key- mbus. Dieses Dokument ist Eigentum der Gesellschaft SENECA srl. Ohne vorausgehende Genehmigung sind die Wiedergabe und die Vervielfältigung untersagt. Der Inhalt der vorliegenden Dokumentation entspricht den beschriebenen Produkten und Technologien.
-
Seite 2: Technische Spezifikationen
TECHNISCHE SPEZIFIKATIONEN EN61000-6-4 elektromagnetische Emissionen, Industrieumgebungen. NORMEN EN61000-6-2 (elektromagnetische Immunität, Industrieumgebungen). EN60950-1 Sicherheit IDC10 RJ45 USB ISOLIERUNG 1500 VA RS485 MeterBUS RS232 POWER SUPPLY UMGEBUNGSBEDINGUNGEN Temperatur - 20 °C bis + 65 °C Feuchtigkeit 30 % – 90 % nicht kondensierend Lagerungstemperatur - 20 °C bis + 85 °C Schutzgrad... -
Seite 3: Vorbereitende Hinweise
HINWEIS: Bitte lesen Sie vor sämtlichen Eingriffen den gesamten Inhalt des vorliegenden Handbuches. Das Modul darf ausschließlich von Technikern verwendet werden, die im Bereich elektrische Installationen qualifiziert sind. Die spezifische Dokumentation ist auf der Website www.seneca.it/prodotti/z-key-mbus verfügbar. Die Reparatur des Moduls oder die Ersetzung von beschädigten Komponenten müssen vom Hersteller vorgenommen werden. - Seite 4 SENECA 3) Ziehen Sie zur Befestigung des Moduls an der Hutschiene die beiden Haken an der hinteren Steckverbindung IDC10 an, wie auf Abb. 1a gezeigt. DI3 ETH Z-KEY-MBUS micro 22 23 24 10 11 12 Fig. 1b Entfernen von der Omega-Schiene IEC EN 60715:...
-
Seite 5: Elektrische Anschlüsse
Für die Verbindung können eine abgeschirmte Telefonschleife mit zwei Leitern oder eine nicht abgeschirmte Schleife verwendet werden; dabei die Angaben in der Tabelle befolgen. Bei Verwendung eines abgeschirmten Kabels darf dieses nur auf der Seite Z-KEY-MBUS geerdet werden - 5/8... -
Seite 6: Layout Des Moduls
MBUS heruntergeladen werden. Für den Zugang zum Web Server Wartung über einen Browser mit der Wartungsseite verbinden, die unter der IP-Adresse des Z-KEY-MBUS zu finden ist, zum Beispiel: http://192.168.90.101 und auf Aufforderung die folgenden Daten zur Anmeldung eingeben: Username: admin Password: admin. - Seite 7 ANZEIGEN MIT LEDS AUF DER FRONT Status Bedeutung der LEDs TX1 (rot) Blinken Datenübertragung an Port COM1 RS485 RX1 (rot) Blinken Datenempfang an Port COM1 RS485 TX2 (rot) Blinken Datenübertragung an COM2 RS485 o RS232 RX2 (rot) Blinken Datenempfang an Port COM2 RS485 o RS232 an ON ...
-
Seite 8: Einsetzen Der Sd-Card
SENECA I D 2 I D 3 I D 4 Das Modul weist einen Anschluss microUSB auf der Unterseite auf. Z-KEY-MBUS 19 20 21 micro Die Abbildung zeigt, wo der Stecker microUSB eingesteckt wird. 22 23 24 10 11 12 Konsultieren Sie für weitergehenden Informationen das BENUTZERHANDBUCH.
