BEDIENUNG

Bedienung

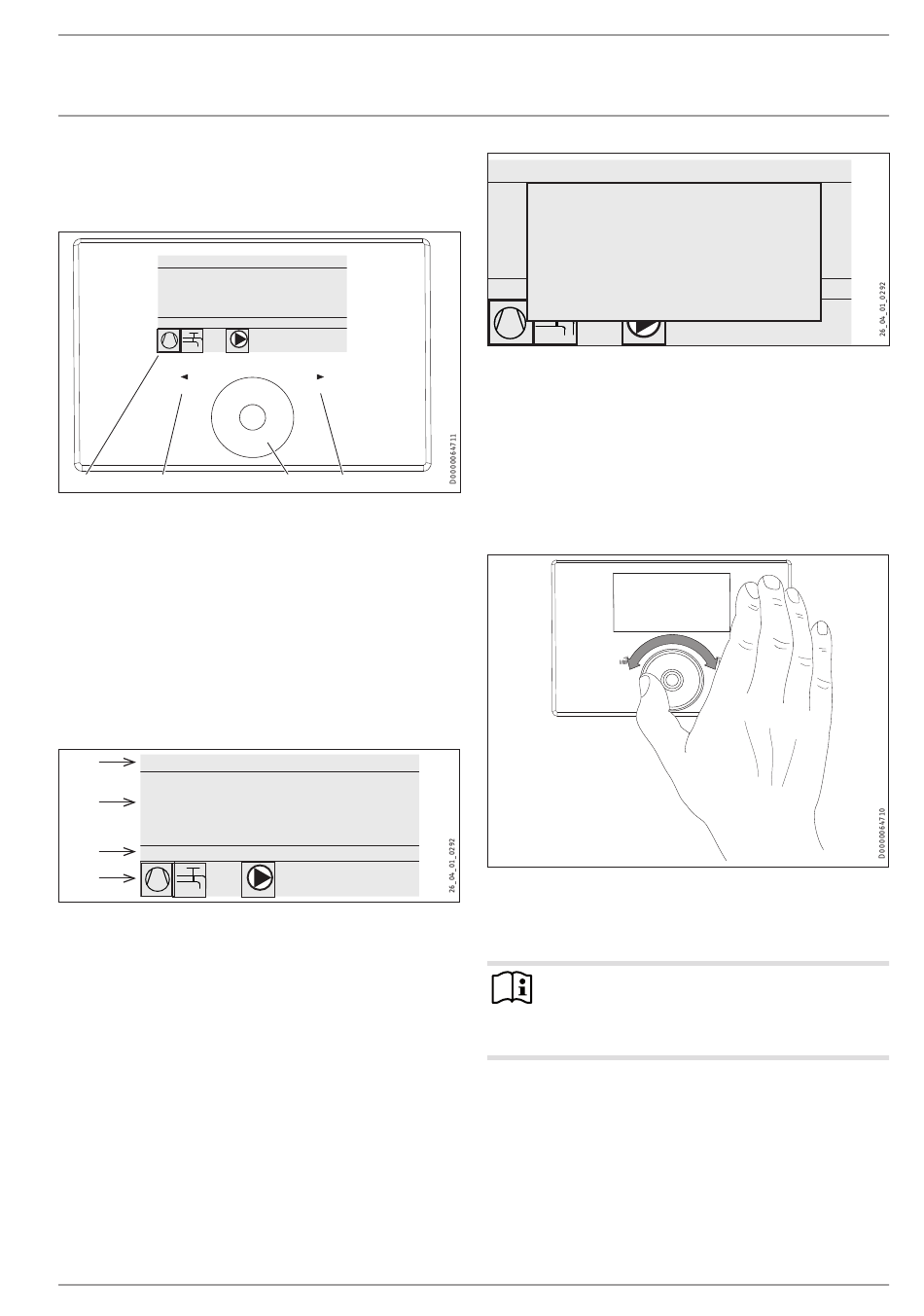

4. Bedienung
4.1

Bedienelemente

MITTWOCH 12.JUN 13
AUSSENTEMPERATUR
WW-ISTTEMPERATUR
RÜCKLAUFISTTEMPERATUR
ECO-BETRIEB
MENU
1 2
1 Display
2 Tastfeld „MENU"
3 Touch-Wheel
4 Tastfeld „OK"
Sie steuern die Anlage mit der Bedieneinheit des Wärmepumpen-
Managers. Mit dem Touch-Wheel und den Tastfeldern „MENU"
und „OK" bewegen Sie sich durch die Menüstruktur.
4.1.1 Display
Das Display der Bedieneinheit zeigt den aktuellen Anlagenzustand
und gibt Meldungen und Hinweise.
Startbildschirm
1
MITTWOCH 12.JUN 13
AUSSENTEMPERATUR
2
WW-ISTTEMPERATUR
RÜCKLAUFISTTEMPERATUR
3
ECO-BETRIEB
4
1 Datum und Uhrzeit
2 Temperaturanzeige
3 Betriebsart
4 Bildsymbole für Anlagenzustand
Der Startbildschirm ist in vier Bereiche unterteilt. Im obersten Feld
werden Datum und Uhrzeit angezeigt. Im Feld darunter werden
die Außentemperatur sowie die Warmwasser-Ist-Temperatur und
die Rücklauf-Ist-Temperatur angezeigt. Der dritte Teilbereich dient
zur Auswahl und Anzeige der Betriebsarten. Im vierten Teilbereich
zeigen Bildsymbole den aktuellen Anlagenzustand an.
Aktivieren
Wenn das Touch-Wheel und die Tastfelder 5 Minuten lang nicht
benutzt werden, wird die Bedieneinheit gesperrt.
www.stiebel-eltron.com
10:23 UHR
27,0 °C
35,0 °C
28,0 °C
OK
3 4
10:23 UHR
27,0 °C
35,0 °C
28,0 °C
MITTWOCH 12.JUN 13
AUSSENTEMPERATUR
Zum Aktivieren bitte 3
WW-ISTTEMPERATUR
Sekunden lang
RÜCKLAUFISTTEMPERATUR
MENÜ Taste drücken.
ECO-BETRIEB
f Berühren Sie drei Sekunden lang das Tastfeld „MENU", um
die Bedieneinheit zu aktivieren.
Auswahlmarkierung
Innerhalb der Menüstruktur zeigt eine Auswahlmarkierung stets
die aktuelle Position an. Der jeweils angewählte Menüpunkt ist
dabei dunkel hinterlegt. Am oberen Displayrand wird die aktuelle
Menü-Ebene angezeigt.
4.1.2 Touch-Wheel
Das Touch-Wheel besteht aus einem berührungsempfindlichen
Sensor. Links und rechts davon befindet sich jeweils ein Tastfeld.
Mit dem Touch-Wheel und den Tastfeldern werden alle notwen-
digen Funktionen des Gerätes gesteuert und kontrolliert.
Hinweis Sensorempfindlichkeit
Wenn Sie Handschuhe tragen, nasse Hände haben oder
die Bedieneinheit feucht ist, erschwert dies die Erken-
nung ihrer Fingerberührung und die Ausführung der von
Ihnen gewünschten Aktionen.
Der Fachhandwerker kann im Menüpunkt EINSTELLUNGEN / ALL-
GEMEIN mit dem Parameter TOUCH EMPFINDLICHKEIT die Berüh-
rungsempfindlichkeit einstellen.
Kreisbewegung
Bewegen Sie einen Finger im Uhrzeigersinn über das Touch-
Wheel, so bewegt sich die Auswahlmarkierung, je nach Anord-
nung der Menüpunkte, in der Liste nach unten oder rechts. Mit
einer Drehbewegung entgegen dem Uhrzeigersinn bewegt sich die
Auswahlmarkierung in der Liste nach oben oder links.
10:23 UHR
27,0 °C
35,0 °C
28,0 °C
WPW-I Premium | 7
