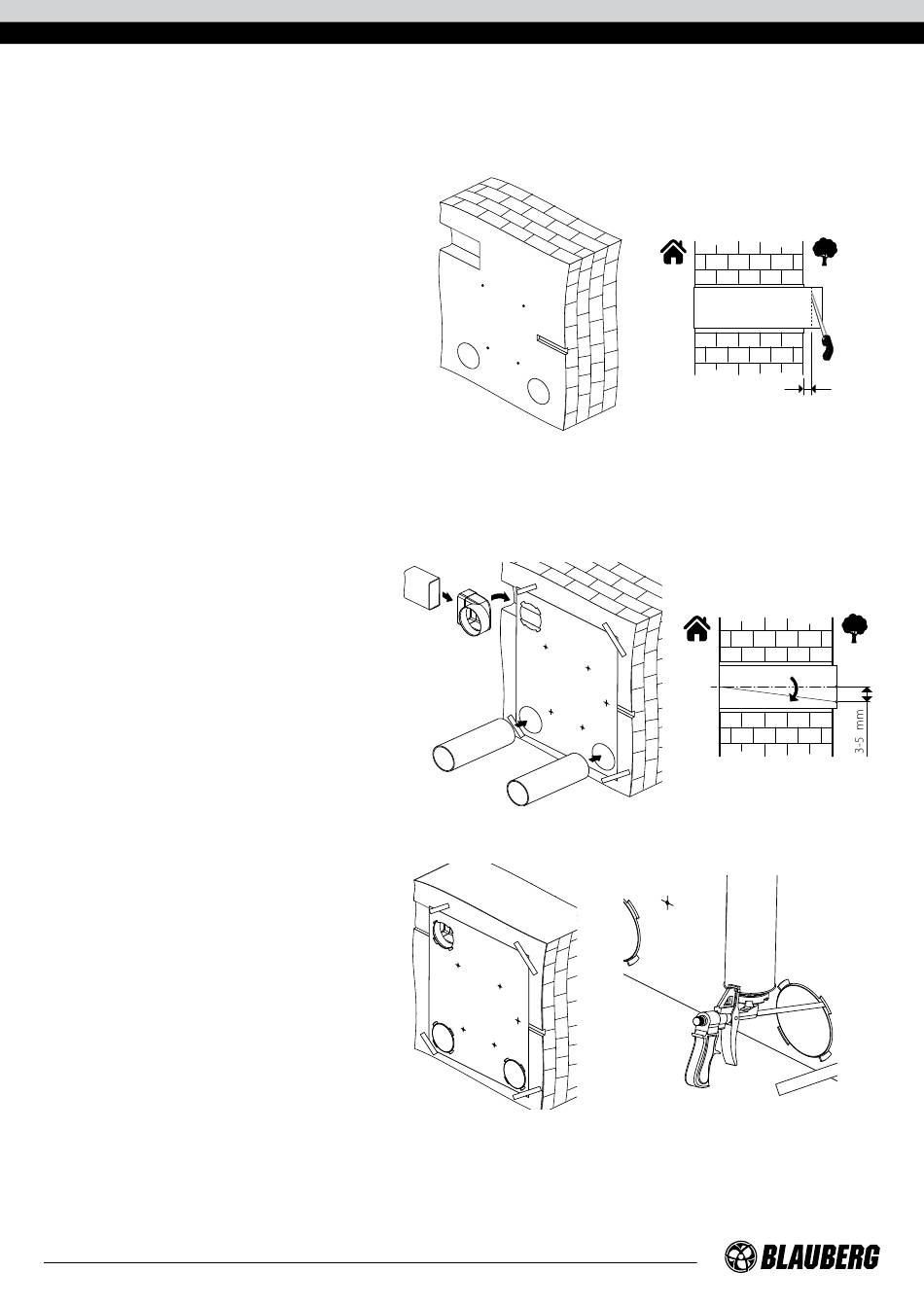

2.1. Die Schablone abnehmen und zwei

Kernlöcher mit einem Durchmesser von 120 mm
für die Lüftungsrohre bohren. Bei der Montage der
Lüftungsanlage mit Zweitraumanschluss ein Loch
für den Anschlussbogen und die Verlegung des
Lüftungsrohres in der Wand vorbereiten.
Der Anschlussbogen und die Lüftungsrohre sind
als Zubehörteile erhältlich. Die Löcher mit einem
Durchmesser von 8 mm und einer Tiefe von 90 mm
bohren. Die Dübel einsetzen. Die perforierten Felder
für die Lüftungsrohre aus der Schablone nehmen und
die Schablone mit dem Klebeband wieder anbringen.
2.2. Zuschneiden der Lüftungsrohre auf die
erforderliche Länge:
An der Außenwand muss das Lüftungsrohr um die
A
Länge herausragen, die für die Montage der Außen-
Lüftungshaube erforderlich ist. Details finden Sie in
der Montageanleitung für die Lüftungshaube.
Die Außenhaube ist nicht im Lieferumfang
der Lüftungsanlage enthalten und ist als
Sonderzubehörteil erhältlich.
3. Befestigen Sie die Schablone an der Wand:
Die Lüftungsrohre über die Schablonenöffnungen in
die Wand einsetzen.
Hierbei die Lüftungsrohre um 3–5 mm nach unten
geneigt mit Keilen fixieren, um den Ablauf des
Kondensats zu ermöglichen.
Um die Lüftungsanlage mit einem
Zweitraumanschluss zu montieren, setzen Sie den
Anschlussbogen in das dafür vorbereitete Loch in der
Wand und fixieren diesen mit Keilen.
Den Anschlussbogen mit dem Luftkanal verbinden.
4. Die Hohlräume zwischen den Lüftungsrohren
und der Wand über die gesamte Länge durch die
dafür angefertigten Öffnungen in der Schablone mit
Montageschaum füllen.
Nach Aushärten des Schaums die Schablone
abnehmen und den überschüssigen Schaum
entfernen.
Die überstehenden Teile der Rohre abschneiden,
sodass diese mit der Innenwand bündig sind.
