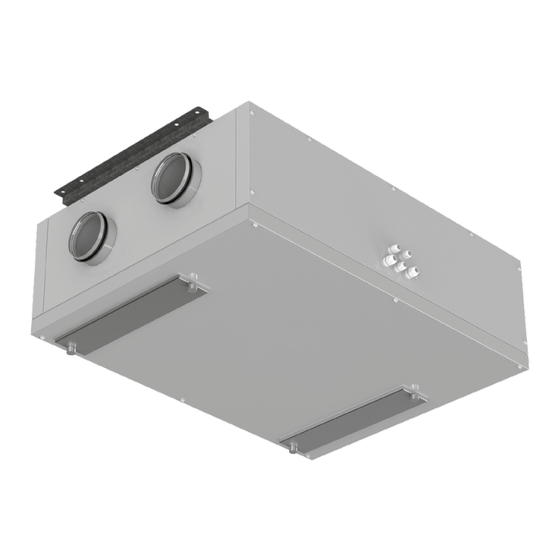

- Seite 1 LüftungsanLage mit WärmerückgeWinnung KOMFORT EC DB160R S11 KOMFORT EC DB160R S14 KOMFORT EC DB160L S11 KOMFORT EC DB160L S14 KOMFORT EC DB250R S11 KOMFORT EC DB250R S14 KOMFORT EC DB250L S11 KOMFORT EC DB250L S14 KOMFORT EC DB350R S11 KOMFORT EC DB350R S14...
-
Seite 2: Inhaltsverzeichnis
kOmfOrt ec DB160/250/350 r/L s11/s14 www.blaubergventilatoren.de INHALT Inhalt ........................................2 Sicherheitsvorschriften ................................2 Verwendungszweck ..................................4 Lieferumfang ....................................4 Bezeichnungsschlüssel ................................4 Technische Daten ..................................5 Bauart und Funktionsweise ..............................7 Montage und Betriebsvorbereitung ..........................10 Netzanschluss und Steuerung .............................. 13 Wartungshinweise .................................. - Seite 3 kOmfOrt ec DB160/250/350 r/L s11/s14 www.blaubergventilatoren.de • Unbefugte Veränderungen des Netzkabels sind nicht gestattet. • Das Netzkabel ist von Heizvorrichtungen • Das Netzkabel nicht verbiegen. oder anderen Wärmequellen fernzuhalten. • Das Netzkabel nicht beschädigen. Keine Gegenstände auf dem Netzkabel ablegen. •...
-
Seite 4: Verwendungszweck
kOmfOrt ec DB160/250/350 r/L s11/s14 www.blaubergventilatoren.de VERWENDUNGSZWECK Dank der Wärmerückgewinnung und ihrer energiesparenden Eigenschaften ist die Lüftungsanlage eines der entscheidenden Elemente für den energieeffizienten, modernen Hausbau. Die Lüftungsanlage ist für den kontrollierten Luftwechsel in Einfamilienhäusern, Büros, Hotels, Cafés, Konferenzsälen und anderen Wohn- und Gewerberäumen bestimmt. -
Seite 5: Technische Daten
kOmfOrt ec DB160/250/350 r/L s11/s14 www.blaubergventilatoren.de TECHNISCHE DATEN Die Lüftungsanlage ist in geschlossenen Räumen bei Temperaturen von +1 °C bis +40 °C und einer relativen Luftfeuchtigkeit von maximal 80 % einsetzbar. Die Taupunkttemperatur der beförderten Luft muss 2-3 °C unter der Temperatur der Gehäuseoberfläche liegen, damit sich kein Kondensat im Inneren des Gehäuses bilden kann. - Seite 6 kOmfOrt ec DB160/250/350 r/L s11/s14 www.blaubergventilatoren.de Ø10,2 8 Löcher Ø16 LINKSSEITIGE AUSFÜHRUNG RECHTSSEITIGE AUSFÜHRUNG Ansicht A Ansicht A (Anschlussseite, Zuluft) (Anschlussseite, Fortluft) Ansicht B Ansicht B (Anschlussseite, Zuluft) (Anschlussseite, Fortluft) Abmessungen, mm Modell ØD KOMFORT EC DB 160 125 1008 1105 1073 754 KOMFORT EC DB 250 125 1008 1105 1073 754 KOMFORT EC DB 350...
-
Seite 7: Bauart Und Funktionsweise
kOmfOrt ec DB160/250/350 r/L s11/s14 www.blaubergventilatoren.de BAUART UND FUNKTIONSWEISE Funktionsweise der Lüftungsanlage: die warme, verbrauchte Abluft gelangt aus dem Raum in die Lüftungsanlage, wird im Abluftfilter gereinigt und strömt durch den Wärmetauscher. Anschließend wird sie durch den Abluftventilator über das Fortluftrohr ins Freie geführt. Die frische Außenluft strömt in die Lüftungsanlage und wird im Zuluftfilter gereinigt. - Seite 8 kOmfOrt ec DB160/250/350 r/L s11/s14 www.blaubergventilatoren.de BAUGRUPPE DER ANLAGEN KOMFORT EC DB160/250/350 R/L S14 Bedienfeld Luftdichte Kabeldurchführungen Steuereinheit Zuluftventilator Abluftventilator Bypassklappe Zulufttemperatursensor Abluftfilter Zuluftfilter Feuchtesensor FS2* Gegenstromwärmetauscher Auffangwanne Wartungsseite Ablaufstutzen Abnehmbare Platten für Filterwartung * Auf Kundenwunsch kann die Lüftungsanlage mit zusätzlichen Komponenten (separate Bestellung) bestückt werden. Der Zugang für Reparatur- und Wartungsarbeiten erfolgt über die abnehmbaren Platten an der Seite des Gehäuses.
- Seite 9 kOmfOrt ec DB160/250/350 r/L s11/s14 www.blaubergventilatoren.de BETRIEBSARTEN DER LÜFTUNGSANLAGE Wärmerückgewinnung: die warme, verbrauchte Abluft gelangt aus dem Raum in die Lüftungsanlage, wird im Abluftfilter gereinigt und strömt durch den Wärmetauscher. Anschließend wird sie durch den Abluftventilator über das Fortluftrohr ins Freie geführt. Die frische Außenluft wird im Zuluftfilter gereinigt.
-
Seite 10: Montage Und Betriebsvorbereitung
kOmfOrt ec DB160/250/350 r/L s11/s14 www.blaubergventilatoren.de MONTAGE UND BETRIEBSVORBEREITUNG LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG VOR DER MONTAGE DES GERÄTS AUFMERKSAM DURCH! MONTAGE UND ANSCHLUSS DES FEUCHTESENSORS FS1 BEI DEN ANLAGEN KOMFORT EC DB160/250/350 R/L S11 Der Feuchtesensor FS1 ist nicht im Lieferumfang enthalten und ist als Sonderzubehörteil erhältlich. Die Wartungsklappe entfernen und den Feuchtesensor über den Abluftstutzen in die Halterung an der Innenwand des Gehäuses einsetzen. - Seite 11 kOmfOrt ec DB160/250/350 r/L s11/s14 www.blaubergventilatoren.de MONTAGE UND ANSCHLUSS DES FEUCHTESENSORS FS2 BEI DEN ANLAGEN KOMFORT EC DB160/250/350 R/L S14 Der Feuchtesensor FS2 ist nicht im Lieferumfang enthalten und ist als Sonderzubehörteil erhältlich. Montagereihenfolge: • Schrauben Sie die Befestigungsschrauben an der Wartungsklappe ab und entfernen Sie diese. •...
- Seite 12 kOmfOrt ec DB160/250/350 r/L s11/s14 www.blaubergventilatoren.de MONTAGE DES WANDBEDIENFELDES Unter- und Aufputz-Montage des Bedienfeldes sind möglich. Beispiele für die Unter- und Aufputzmontage mit Montagedose finden Sie in den Betriebsanleitungen der Bedienfelder. Die Montagedose und der Befestigungssatz für Anlagen mit der Steuerung S11 sind als Zubehör erhältlich. KONDENSATABLEITUNG Verbinden Sie den Ablaufstutzen der Anlage über das Siphon-Set SFK 20x32 (als Zubehör erhältlich) mit dem Abwassersystem.
-
Seite 13: Netzanschluss Und Steuerung
kOmfOrt ec DB160/250/350 r/L s11/s14 www.blaubergventilatoren.de NETZANSCHLUSS UND STEUERUNG JEGLICHE INTERNE MODIFIKATION DER ANSCHLÜSSE SIND UNTERSAGT UND FÜHREN ZU GARANTIEVERLUST. VOR ALLEN ARBEITEN MIT DEM GERÄT IST DAS STROMNETZ ABZUSCHALTEN. ELEKTRISCHE ANSCHLÜSSE DÜRFEN NUR VON EINER AUTORISIERTEN FACHKRAFT DURCHGEFÜHRT WERDEN! DIE ELEKTRISCHEN ECKDATEN DES GERÄTS SIND AUF DEM HERSTELLER-ETIKETT ANGEFÜHRT. - Seite 14 kOmfOrt ec DB160/250/350 r/L s11/s14 www.blaubergventilatoren.de ANSCHLUSS DER EXTERNEN STEUERGERÄTE AN DIE ANLAGEN KOMFORT EC DB160/250/350 R/L S14 Zusätzliche externe Steuergeräte können an die Klemmleiste X2, welche sich an der aufklappbaren Anschlussplatte befindet, angeschlossen werden. Die zusätzlichen Anschlüsse an die Lüftungsanlage sind auf dem Anschlussschema als gestrichelte Linie dargestellt. Anschluss des Kontaktes der automatischen Löschanlage (PK).
-
Seite 15: Wartungshinweise
kOmfOrt ec DB160/250/350 r/L s11/s14 www.blaubergventilatoren.de WARTUNGSHINWEISE VOR DER WARTUNG IST DAS GERÄT VON DER STROMVERSORGUNG ZU TRENNEN! Die Wartungsarbeiten sind 3–4-mal pro Jahr empfohlen. Die Wartung der Lüftungsanlage umfasst regelmäßige Reinigung der Lüftungsanlage sowie folgende Arbeiten: 1. Filterpflege (3–4-mal pro Jahr) Verschmutzte Filter erhöhen den Luftwiderstand und vermindern den Zuluftvolumenstrom. -
Seite 16: Transportvorschriften
kOmfOrt ec DB160/250/350 r/L s11/s14 www.blaubergventilatoren.de 3. Ventilatorpflege (einmal pro Jahr). Auch bei regelmäßiger Reinigung der Filter kann etwas Staub in die Ventilatoren gelangen und die Förderleistung der Lüftungsanlage vermindern. Reinigen Sie die Ventilatoren mit einem weichen Tuch oder Pinsel. Reinigung mit Wasser, Schleifmitteln, scharfen Gegenständen usw. -
Seite 17: Herstellergarantie
kOmfOrt ec DB160/250/350 r/L s11/s14 www.blaubergventilatoren.de HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. - Seite 18 kOmfOrt ec DB160/250/350 r/L s11/s14 www.blaubergventilatoren.de...
-
