NETZANSCHLUSS

DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN.
ELEKTRISCHE ANSCHLÜSSE DÜRFEN NUR VON EINER AUTORISIERTEN FACHKRAFT
DURCHGEFÜHRT WERDEN!
DIE ELEKTRISCHEN ECKDATEN DES GERÄTS SIND AUF DEM HERSTELLER-ETIKETT
ANGEFÜHRT.
• Das Gerät ist für den Anschluss an ein Einphasen-Wechselstromnetz mit 230 V/50 (60) Hz in Übereinstimmung mit dem
Anschlussschema vorgesehen.
• Die Anlage ist über isolierte, elektrische Stromleitungen (Kabel) an die Stromversorgung anzuschließen. Bei der Auswahl des
passenden Leitungsschutzschalters ist auf den maximalen Laststrom und die maximale Drahttemperatur zu achten, welche vom
Leitertyp, der Isolierung, Länge und Verlegungsart des Leiters abhängig ist.
Am externen Eingang muss ein in das stationäre Stromversorgungsnetz eingebauter Schutzschalter QF installiert werden, der
•
den Stromkreis bei Kurzschluss oder Überlastung unterbricht. Der Montageort des Leitungsschutzschalters muss für den Fall
einer Notabschaltung der Lüftungsanlage schnell zugänglich sein. Der Nennstrom des Leitungsschutzschalters muss höher
als die maximale Stromaufnahme der Lüftungsanlage sein (siehe technische Daten). Nehmen Sie als Wert für den Nennstrom
des Schutzschalters den nächsthöheren, über der maximalen Stromaufnahme des Geräts liegenden Standardwert. Der
Leitungsschutzschalter ist nicht im Lieferumfang enthalten.

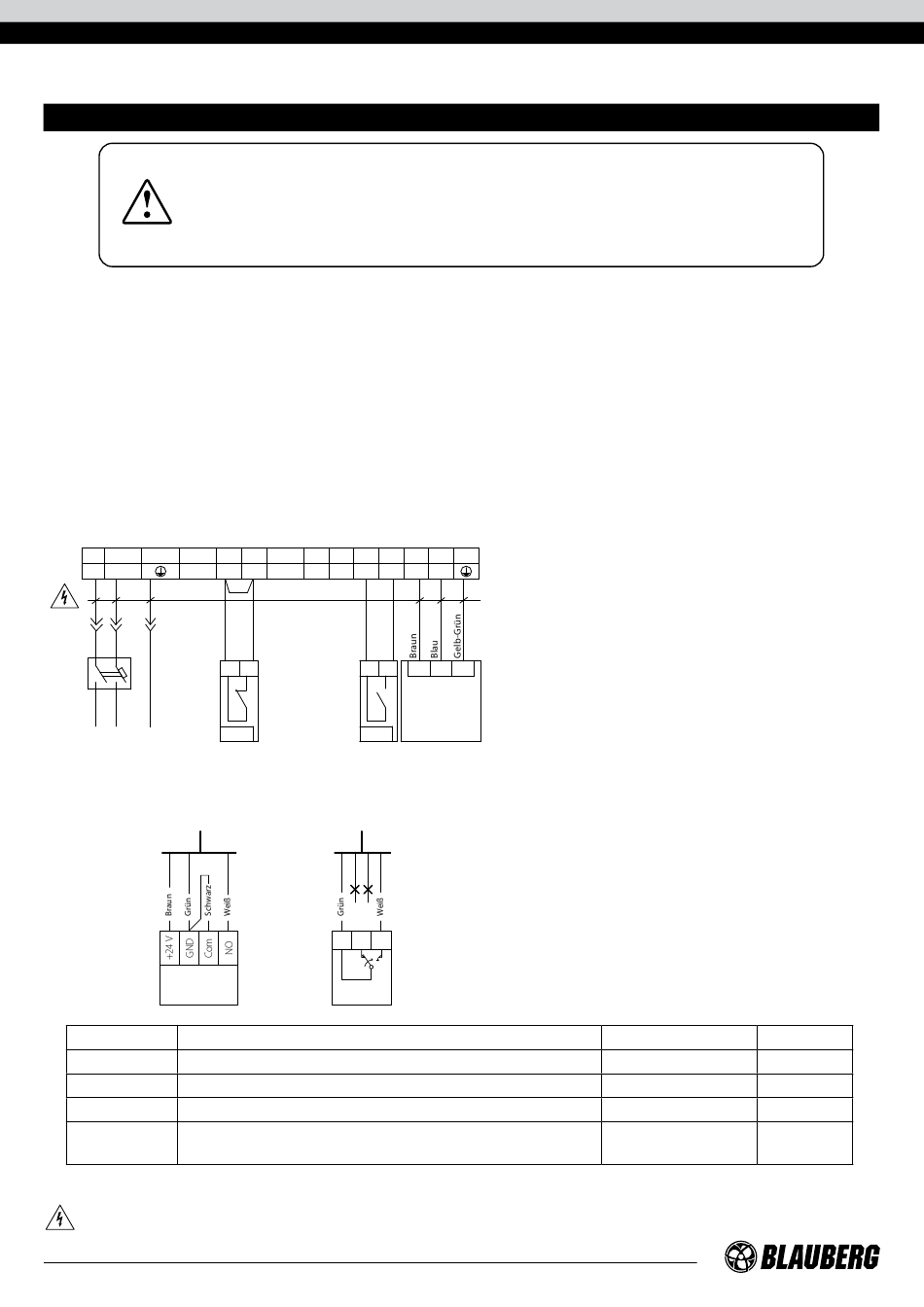

1 2 3 4
L N LA
Netzstecker
QF QF
L N PE
230 V AC
NC Öffnerkontakt
der Brandmeldezentrale
(Jumper entfernen)
Anschlussschema des Feuchtigkeitssensors oder СО
CO 1*
2
Bezeichnung
PK1* Kontakt der Brandmeldezentrale
RH1* Kontakt des externen Sensors
A3* Heizelement zur Kondensatbeheizung
Der Feuchtigkeitssensor oder CO
B1* oder CO2*
der Lüftungsanlage
* Nicht im Lieferumfang des Geräts enthalten.
- STROMSCHLAGGEFAHR!
11
Anschlussschema zusätzlicher Steuergeräte in der Steuereinheit
5 6 7 8 9 10 11 12 13 14
PK PK +24V YN YL RH RH
2 1 2 1
2 1 2 1
1
PK1* RH1*
NO Schließerkontakt
des externen Sensors
1 2 3
B1*
Name
-Sensor befindet sich im Inneren
2
Kontakte zusätzlicher externer Geräte werden in der
L1 N1
Steuereinheit angeschlossen.
Für den Zugang zur Steuereinheit die Zugangstür der
Lüftungsanlage öffnen, die Schrauben, welche die
Abdeckung fixieren, lösen und die Abdeckung entfernen.
L N PE
A3*
Heizelement zur
Kondensatbeheizung
-Sensors im Inneren der Lüftungsanlage
2
Der Sensor wird über das Kabel an der Halterung des
Sensors an die Steuereinheit angeschlossen.
freshbox 100 Wifi
Typ des Kontaktes Leiter
NC 2 x 0,25 mm
NO 2 x 0,25 mm
3 x 0,75 mm
2
2
