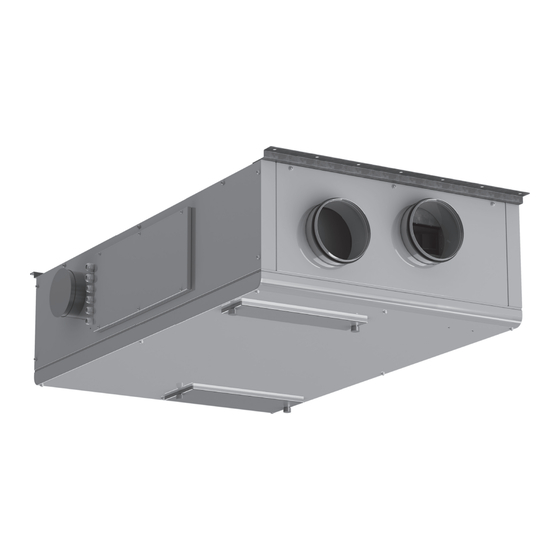

- Seite 1 LÜFTUNGSANLAGE KOMFORT Roto EC D/D2/DE/D2E 250 KOMFORT Roto EC D/D2/DE/D2E 350 KOMFORT Roto EC D/DE 650 BETRIEBSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
KOMFORT Roto EC D/D2/DE/D2E 250/350/650 www.blaubergventilatoren.de INHALT Inhalt ........................................2 Sicherheitsvorschriften ................................2 Verwendungszweck ..................................4 Lieferumfang ....................................4 Bezeichnungsschlüssel ................................4 Technische Daten ..................................5 Bauart und Funktionsweise ..............................7 Montage und Betriebsvorbereitung ..........................8 Netzanschluss ....................................10 Wartungshinweise ..................................12 Lagerungs- und Transportvorschriften .......................... - Seite 3 KOMFORT Roto EC D/D2/DE/D2E 250/350/650 www.blaubergventilatoren.de EINBAU- UND BETRIEBSVORSCHRIFTEN FÜR DAS GERÄT • Das Gerät ist vor allen Montagearbeiten vom Stromnetz zu trennen. • Das Gerät ist vorsichtig auszupacken. • Bei der Montage des Geräts sind die • Eine sichere Erdung der Anlage ist zu elektrischen Sicherheitsvorschriften genau gewährleisten! zu beachten!
-
Seite 4: Verwendungszweck
KOMFORT Roto EC D/D2/DE/D2E 250/350/650 www.blaubergventilatoren.de VERWENDUNGSZWECK Dank der Wärmerückgewinnung und ihrer energiesparenden Eigenschaften ist die Lüftungsanlage eines der entscheidenden Elemente für den energieeffizienten, modernen Hausbau. Die Lüftungsanlage ist für den kontrollierten Luftwechsel in Einfamilienhäusern, Büros, Hotels, Cafés, Konferenzräumen und anderen Wohn- und Gewerberäumen bestimmt. -
Seite 5: Technische Daten
Die Bauweise des Geräts wird ständig weiterentwickelt und optimiert, weshalb einige Modelle von der Beschreibung in dieser Betriebsanleitung abweichen können. Ø Ø ABMESSUNGEN, MM MODELL Ø D Ø D1 KOMFORT Roto EC D 250 1100 1003 KOMFORT Roto EC DE 250 KOMFORT Roto EC D2 250 1097 1002 KOMFORT Roto EC D2E 250... - Seite 6 TECHNISCHE DATEN Parameter KOMFORT Roto EC D2 250 KOMFORT Roto EC D2E 250 KOMFORT Roto EC D 250 KOMFORT Roto EC DE 250 Versorgungsspannung, V/50 (60) Hz 1~ 230 Max. Leistungsaufnahme exkl. Elektro-Heizregister, W Max. Leistungsaufnahme inkl. Elektro-Heizregister, W Max.
-
Seite 7: Bauart Und Funktionsweise
KOMFORT Roto EC D/D2/DE/D2E 250/350/650 www.blaubergventilatoren.de BAUART UND FUNKTIONSWEISE Funktionsweise der Lüftungsanlage: die warme, verbrauchte Abluft gelangt aus dem Raum in die Lüftungsanlage und wird dort gereinigt. Die Luft strömt durch den Rotationswärmetauscher und wird durch den Abluftventilator über das Fortluftrohr ins Freie geführt. -
Seite 8: Montage Und Betriebsvorbereitung
KOMFORT Roto EC D/D2/DE/D2E 250/350/650 www.blaubergventilatoren.de MONTAGE UND BETRIEBSVORBEREITUNG LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG VOR DER MONTAGE DES GERÄTS AUFMERKSAM DURCH! MONTAGEARBEITEN AN DER LÜFTUNGSANLAGE DÜRFEN NUR VON AUSGEBILDETEM UND EINGEWIESENEM FACHPERSONAL UND UNTER VERWENDUNG DER ERFORDERLICHEN WERKZEUGE UND MATERIALIEN VORGENOMMEN WERDEN! Bei der Montage der Anlage ist ein ausreichender Wartungszugang zu berücksichtigen. - Seite 9 KOMFORT Roto EC D/D2/DE/D2E 250/350/650 www.blaubergventilatoren.de Um eine optimale Leistung zu erreichen und einen Luftwiderstand infolge von Turbulenzen im Luftstrom zu minimieren, verbinden Sie auf beiden Seiten gerade Luftrohrstücke mit den Stutzen. Minimale Länge der geraden Luftrohrstücke: • 1 x Rohrdurchmesser auf der Ansaugseite (Außenluft und Abluft) •...
-
Seite 10: Netzanschluss
KOMFORT Roto EC D/D2/DE/D2E 250/350/650 www.blaubergventilatoren.de NETZANSCHLUSS DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN. ELEKTRISCHE ANSCHLÜSSE DÜRFEN NUR VON EINER AUTORISIERTEN FACHKRAFT DURCHGEFÜHRT WERDEN! DIE ELEKTRISCHEN ECKDATEN DES GERÄTS SIND AUF DEM HERSTELLER-ETIKETT ANGEFÜHRT. JEGLICHE INTERNE MODIFIKATIONEN DER ANSCHLÜSSE SIND UNTERSAGT UND FÜHREN ZU GARANTIEVERLUST. - Seite 11 KOMFORT Roto EC D/D2/DE/D2E 250/350/650 www.blaubergventilatoren.de Typ des Bezeichnung Name Leitertyp Anmerkung Kontaktes SМ1* Elektroantrieb der Zuluftklappe 3A, 30 DC/~250 AC SМ2 * Elektroantrieb der Abluftklappe 3A, 30 DC/~250 AC 2 x 0,75 mm РК1* Kontakt der Brandmeldezentrale CCU* Steuerung der Kälteanlage 3A, 30 DC/~250 AC Р1* Externer Bedienfeld...
-
Seite 12: Wartungshinweise
KOMFORT Roto EC D/D2/DE/D2E 250/350/650 www.blaubergventilatoren.de WARTUNGSHINWEISE VOR DER WARTUNG IST DAS GERÄT VON DER STROMVERSORGUNG ZU TRENNEN! Die Wartungsarbeiten 3–4-mal pro Jahr durchführen. Die Wartung der Lüftungsanlage umfasst regelmäßige Reinigung der Geräteoberfläche und Filterersatz oder -reinigung. 1. Filterpflege Verschmutzte Filter erhöhen den Luftwiderstand und vermindern den Zuluftvolumenstrom. Reinigen Sie die Filter nach Bedarf, aber mindestens 3–4-mal im Jahr. -
Seite 13: Lagerungs- Und Transportvorschriften
KOMFORT Roto EC D/D2/DE/D2E 250/350/650 www.blaubergventilatoren.de 3. Ventilatorpflege (1-mal pro Jahr) Auch bei regelmäßiger Filter- und Wärmetauscherwartung kann sich etwas Staub auf den Ventilatoren ablagern und somit die Ventilatorleistung und den Zuluftvolumenstrom vermindern. Reinigen Sie die Ventilatoren mit einem weichen Tuch oder Pinsel. Reinigung mit Wasser, Schleifmitteln, scharfen Gegenständen oder Chemikalien usw. -
Seite 14: Herstellergarantie
KOMFORT Roto EC D/D2/DE/D2E 250/350/650 www.blaubergventilatoren.de HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. -
