Konfiguration
49,0 °C - unterhalb der oberen Grenze, aber im Hysteresebereich
48,9 °C - eine Meldung für das Überschreiten der oberen Grenze inklusive Hysterese-
bereich wird erzeugt
3.5.1
Port Switching
In Abhängigkeit der gemessenen Stromstärke und gemessener Sensorwerte können
Schaltaktionen ausgelöst werden. Im laufenden Betrieb werden die Aktionen ausge-
führt, die für die Durchschreitung der Grenzwerte konfiguriert wurden. Wandert z.B. ein
Wert aus dem Bereich "above max value" in den Bereich "below max value", so wird
die Funktion durchgeführt, die bei "below max value" gesetzt ist. Bei Gerätestart, der
Konfiguration oder Einstecken des Sensors werden die Aktionen geschaltet, die dem
Bereich entsprechen, in dem sich die aktuelle Temperatur befindet.

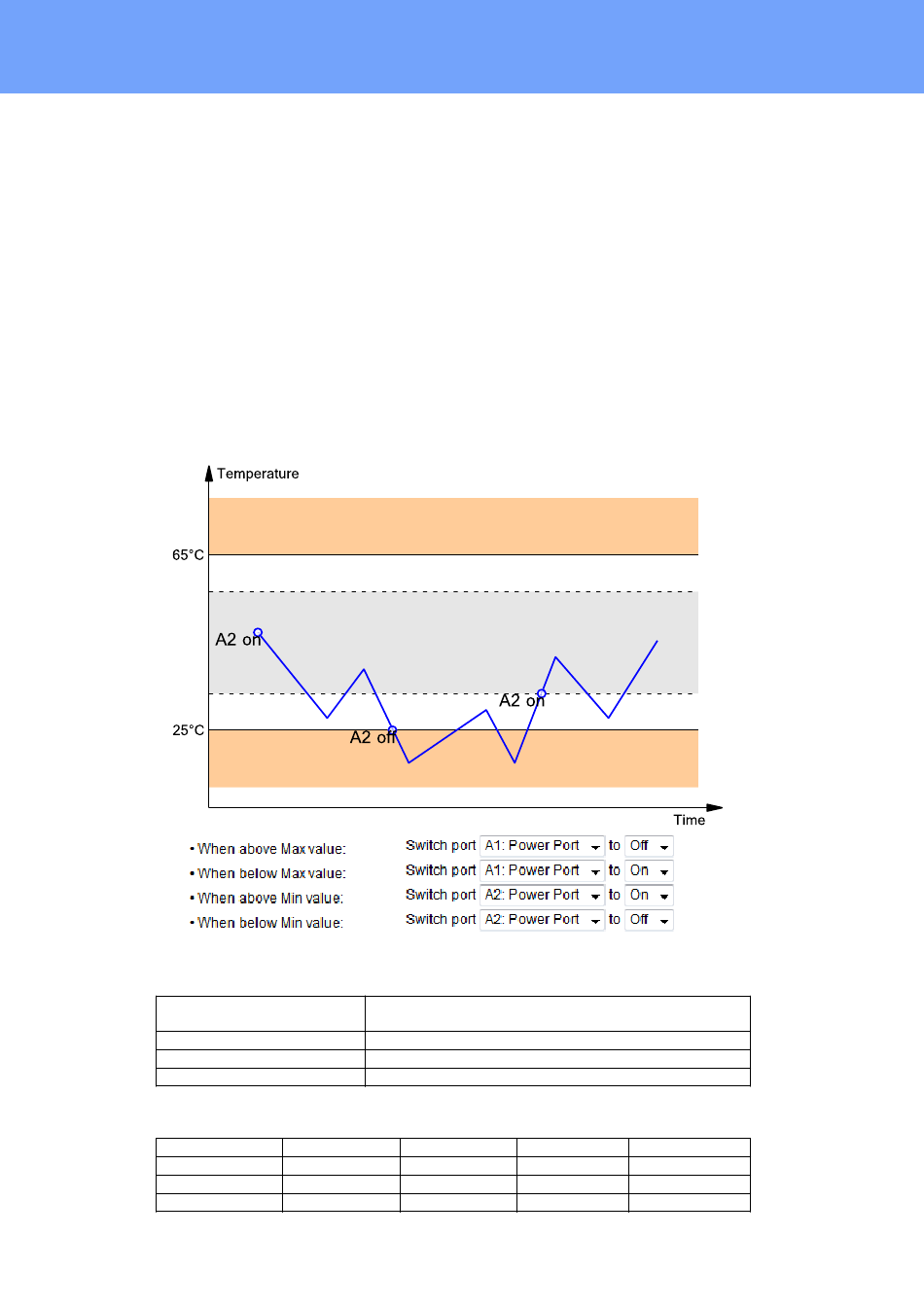

Beispiel mit "Maximum value" von 65 °C, "Minimum value" von 25 °C und Hysterese
von 3 °C. Die gestrichelte Linie zeigt die Hysterese.
Aktionen bei der Konfiguration, Gerätestart oder Einstecken des Sensors (für Beispiel):
aktuelle Temperatur bei Konfi-
gurationseingabe
70 °C
45 °C
20 °C
Aktionenmatrix im laufenden Betrieb bei Überschreiten von Grenzwerten (für Beispiel):
von "above max"
von "below max"
von "above min"
59
Expert Power Control 8032
Port A1 Off (above max) + Port A2 On (above min)
Port A1 On (below max) + Port A2 On (above min)
Port A1 On (below max) + Port A2 Off (below min)
zu "above max" zu "below max" zu "above min" zu "below min"
-
A1 On
A1 Off
-
A1 Off
-
Aktionen
A1 On
A1 On + A2 Off
-
A2 Off
-
A2 Off
