Gerätebeschreibung

11. 8 x Lastausgänge (IEC C13, max. 10 A)

Expert Power Control 8032 - 2

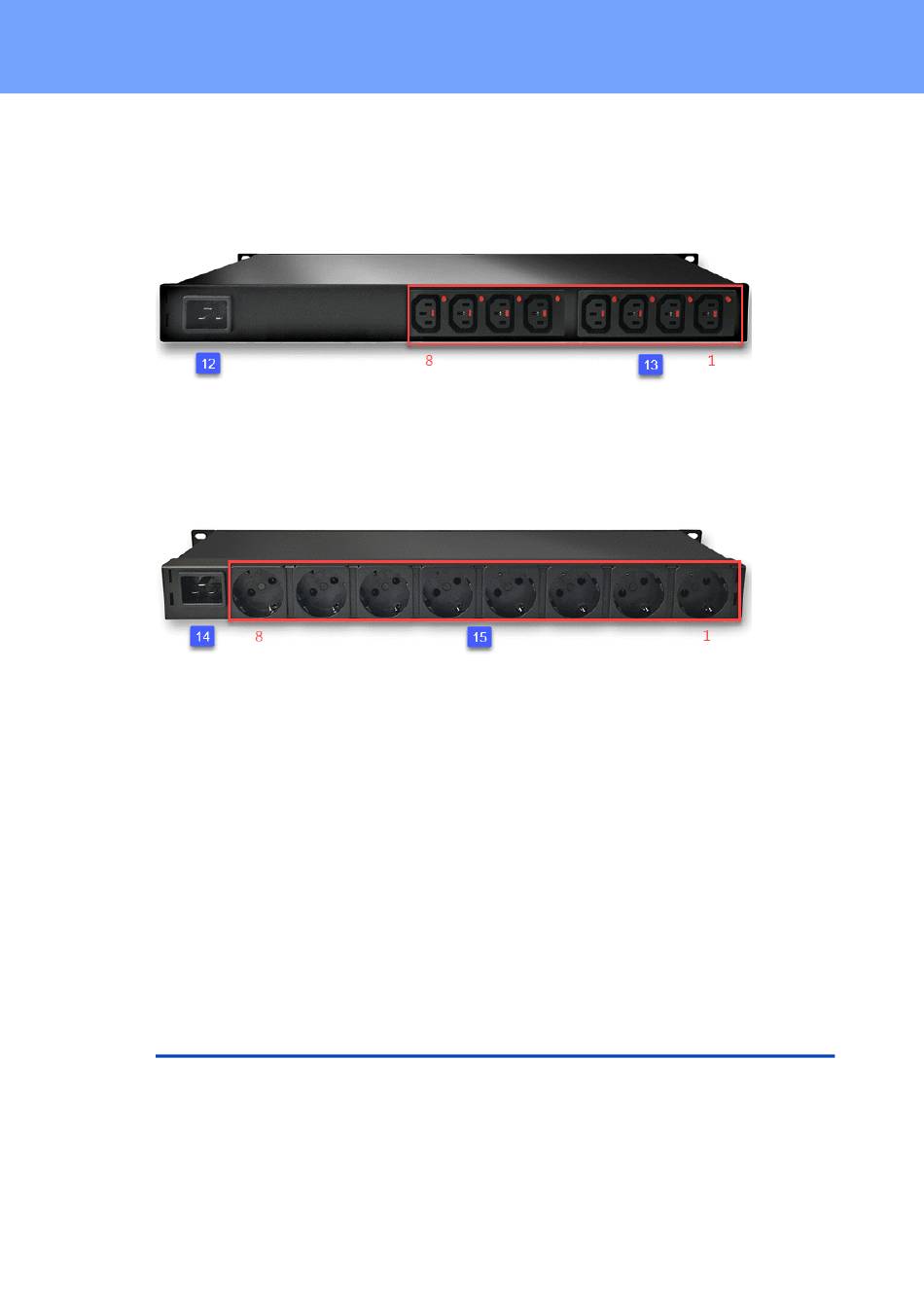

12. Netzanschluss (IEC C20, max. 16 A)

13. 8 x Lastausgänge (IEC C13, max. 10 A, IEC-Lock)

Expert Power Control 8032 - 3

14. Netzanschluss (IEC C20, max. 16 A)

15. 8 x Lastausgänge (Schutzkontakt, max. 10 A)

Inbetriebnahme

· Verbinden Sie das Netz-Anschlusskabel (IEC C19, max. 16A) mit dem Stromnetz.

Die Zuleitungsstecker sind von der Bauart her gegen unbeabsichtigtes Lösen gesi-

chert. Sie müssen bis zum Anschlag eingesteckt werden, sonst besteht keine siche-

re Verbindung. Der Stecker darf nicht in der Buchse wackeln, ansonsten ist der Ste-

cker noch nicht bis zum Anschlag eingesteckt.

· Stecken Sie das Netzwerkkabel in die Ethernetbuchse (RJ45).

· Stellen Sie bei Bedarf eine serielle Verbindung über den RS232 Anschluss her.

· Stecken Sie die optionalen externen Sensoren in die Sensoranschlüsse.

· Verbinden Sie die zu schaltenden Verbraucher mit den Lastausgängen (IEC C13,

max. 10A)

1.5

Überspannungsschutz

Das Gerät verfügt über einen Überspannungsschutz (Overvoltage Protection). Dieser

basiert auf eingangsseitigen Varistoren mit thermischer Sicherung zwischen Phase (L)

und Neutralleiter (N) zum Schutz der internen Elektronik und der Power Ports mit Aus-

fallerkennung (thermische Sicherung dauerhaft ausgelöst). Der Zustand des Schutzes

wird an der Frontblende durch einen roten Blitz signalisiert. Ist der Blitz nicht sichtbar,

bedeutet dies, dass der Schutz betriebsbereit ist, ein roter Blitz symbolisiert, dass das
