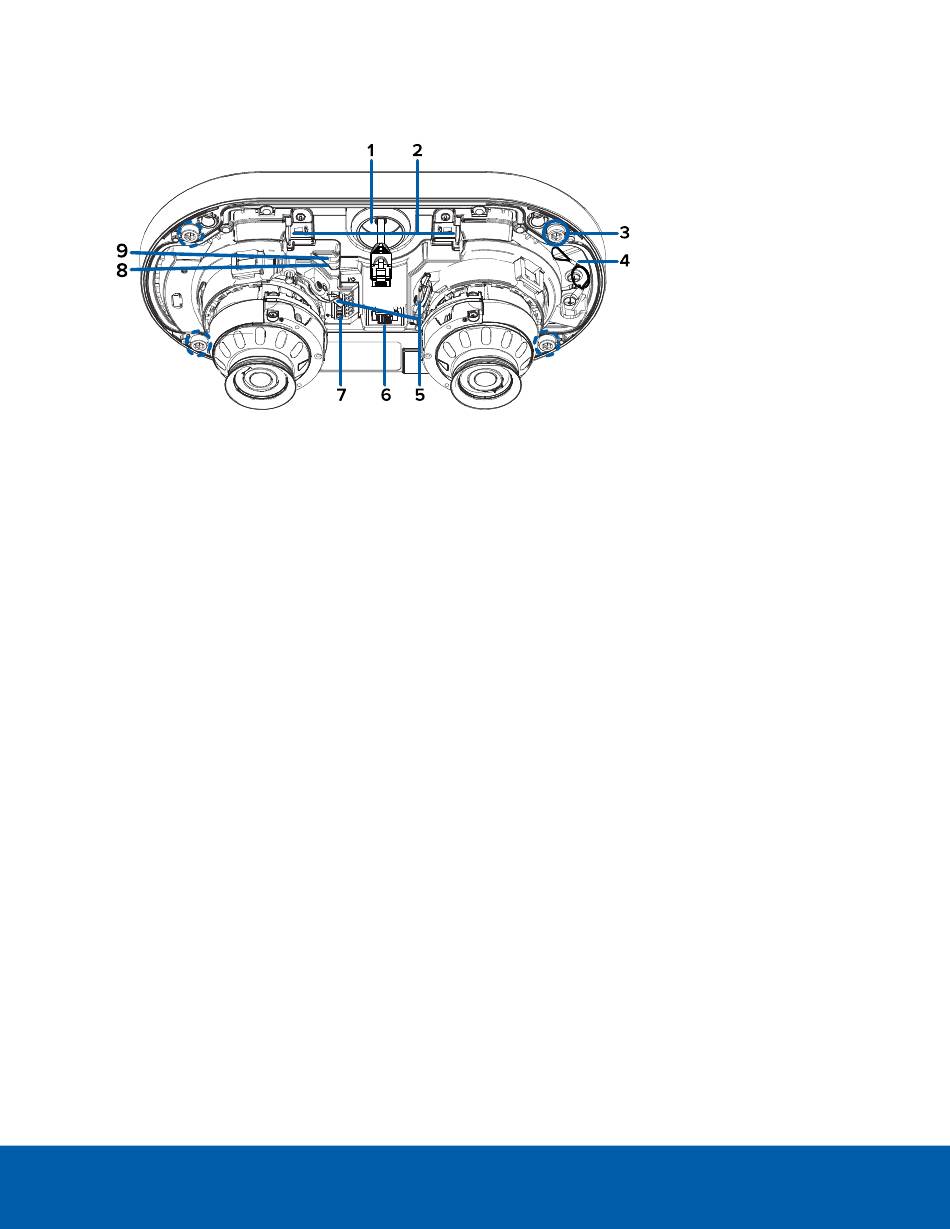

Innenansicht
1. Kabeldurchführung
Eine Durchführungsöffnung für die für den Kamerabetrieb erforderlichen Kabel
2. MicroSD-Kartensteckplatz (2x)
Akzeptiert bis zu zwei microSD-Karten für die integrierte Speicherung. Installieren Sie die microSD-
Karten so, dass die Metallkontakte auf die Kamerabasis zeigen. Weitere Informationen finden Sie
unter
(Optional) Konfigurieren des integrierten Speichers auf
3. Montageschrauben
Schrauben zur Befestigung der Kamerabasis an der Montageplatte, dem Anschlusskasten oder dem
NPT-Adapter.
4. Riemen
Verankert die Abdeckung an der Kamerabasis.
5. Verriegelung für Schwenken und Neigen (x2)
Verriegelungsmechanismus zum Verriegeln und Entriegeln von Schwenk-, Neigungs- und
Azimuteinstellungen für jeden Kamerakopf.
6. Ethernet-Anschluss
Für eine Ethernet-Verbindung zu einem Netzwerk. Die Kommunikation mit dem Server und die
Bilddaten-Übertragung laufen über diese Verbindung. Wird auch mit Strom versorgt, wenn es mit
einem Netzwerk verbunden ist, das PoE bereitstellt.
7. I/O-Anschlussleiste
Ermöglicht das Anschließen externer E/A- und Audiogeräte.
Wenn Sie den optionalen Wandplattenadapter oder NPT-Adapter für Schaltkästen verwenden, richten
Sie die Montagepfosten an den Montageschlitzen aus.
8. Link-LED-Anzeige
Die gelbe LED zeigt an, ob am Ethernet-Anschluss eine aktive Verbindung besteht.
9. Verbindungsstatus-LED-Anzeige
Grüne LED enthält Informationen zum Gerätebetrieb. Weitere Informationen finden Sie unter
Verbindungsstatus-LED-Anzeige auf
Innenansicht
Seite38.
Seite41.
