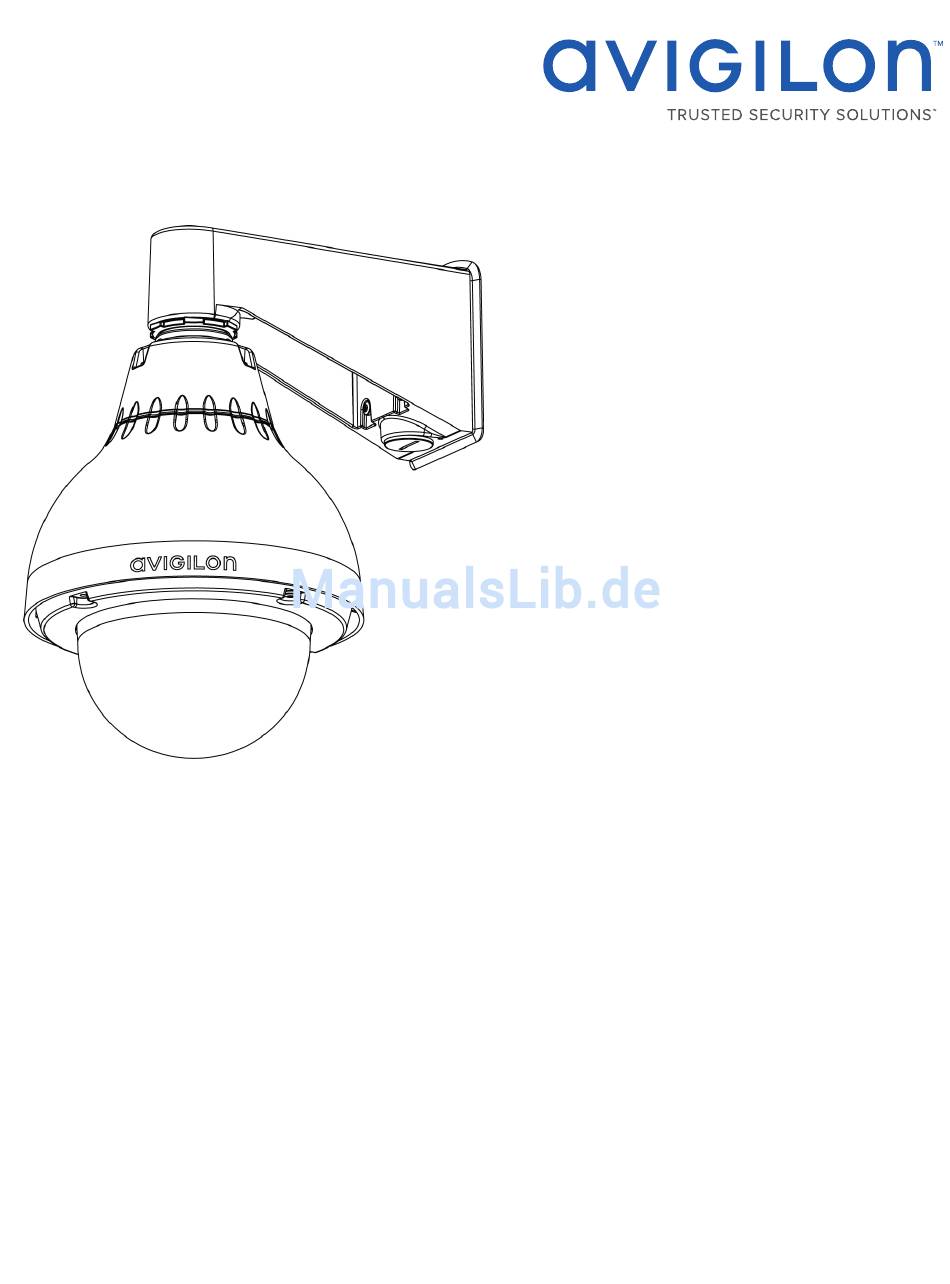

- Seite 1 Installationsanleitung Avigilon ™ H4 PTZ Dome-Kamera-Modelle: 1.0C-H4PTZ-DP45 und 2.0C-H4PTZ-DP30...
-
Seite 2: Wichtige Sicherheitsinformationen
Power over Ethernet (PoE) Plus IEEE802.3at konformer Power Sourcing Equipment (PSE) oder 60 W PoE PSE ausgestattet. Die an dieses Produkt angeschlossene externe Stromversorgung kann ausschließlich mit weiteren Avigilon-Produkten derselben Modellreihe verwendet werden. Externe Stromverbindungen müssen ordnungsgemäß isoliert sein. Niemals direkt an das Versorgungsnetz anschließen. -
Seite 3: Zulassungshinweise
Wenden Sie sich an den Händler oder an einen erfahrenen Radio-/ Fernsehtechniker. Durch eine Veränderung oder Modifizierung dieses Geräts, die nicht ausdrücklich von der Avigilon Corporation oder von durch die Avigilon Corporation autorisierten Stellen genehmigt wurde, erlischt unter Umständen die Betriebserlaubnis für dieses Gerät. -
Seite 4: Rechtliche Hinweise
© 2017, Avigilon Corporation. Alle Rechte vorbehalten.AVIGILON, die AVIGILON Logo, AVIGILONCONTROL CENTER, ACC und TRUSTED SECURITY SOLUTIONS sind Marken der Avigilon Corporation. Bei anderen Namen oder Logos kann es sich um die Marken der jeweiligen Inhaber handeln. Das Fehlen der Symbole ™ und ® in Verbindung mit einer Marke in diesem Dokument oder allgemein stellt keine Erklärung des Verzichts auf die... -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Überblick Vorderansicht Draufsicht Adapter für die Hängemontage Installation Lieferumfang der Kamera Installationsschritte Entfernen des Schutzmaterials innen in der Dome-Abdeckung (Optional) Konfigurieren des SD-Kartenspeichers Installieren der Hängebefestigung für die Wand Anschließen der Kabel Sichern der PTZ-Dome-Kamera Zuweisen einer IP-Adresse Zugreifen auf den Live-Videostream Weitere Informationen Kabelanschlüsse Anschließen einer externen Stromquelle... -
Seite 6: Überblick
Überblick Vorderansicht 1. SD-Kartensteckplatz Geeignet für eine SD-Karte zur integrierten Speicherung. 2. Verbindungsstatus-LED Enthält Informationen zum Kamerabetrieb. Weitere Informationen finden Sie unter LED-Anzeigen auf Seite 19. 3. Link-LED Zeigt an, ob am Ethernet-Anschluss eine aktive Verbindung besteht. Überblick... -
Seite 7: Draufsicht
Draufsicht 1. Externe Stromquelle Ermöglicht das Anschließen einer externen Stromquelle, wenn PoE nicht verfügbar ist. 2. Haken für Sicherheitskordel Die Sicherheitskordel wird an der Halterung befestigt, um zu verhindern, dass die Kamera während der Installation herunterfällt. 3. Ethernet-Anschluss Für eine Ethernet-Verbindung zu einem Netzwerk. Die Kommunikation mit dem Server und die Bilddaten- Übertragung laufen über diese Verbindung. -
Seite 8: Adapter Für Die Hängemontage
Adapter für die Hängemontage 1. Manipulationssichere Schrauben Torx-Schrauben zum Befestigen der Dome-Kamera am NPT-Adapter 2. 1-1/2"-NPT-Montageadapter 1-1/2"-NPT-Standardadapter zur Befestigung der Dome-Kamera an einer Hängevorrichtung. Adapter für die Hängemontage... -
Seite 9: Installation
Installation Lieferumfang der Kamera Überprüfen Sie Ihr Lieferpaket auf folgenden Inhalt: Avigilon H4 PTZ Dome -Kamera PTZMH-MT-NPTA1 Kit: 1 ½” NPT-Adapterstecker PTZMH-ACCS-CABL1 Kit: 1 ½"-NPT-Sicherungsmutter T20 Torx-Schraubenschlüssel Teflon-Dichtband RJ-45-Crimp-Stecker und wetterbeständiges Gehäuse Kabelstrang für externe Stromquelle Kabelstrang für externen Ein-/Ausgang Stellen Sie sicher, dass das Paket mit der Hängebefestigung für die Wand (CM-MT-WALL1) Folgendes enthält:... -
Seite 10: Entfernen Des Schutzmaterials Innen In Der Dome-Abdeckung
Entfernen des Schutzmaterials innen in der Dome-Abdeckung Die PTZ Dome-Kamera enthält innen in der Dome-Abdeckung Schutzmaterial, das die Dome-Kuppel während des Versands vor Beschädigung schützt. Das Schutzmaterial muss vor der Installation der PTZ Dome-Kamera entfernt werden. 1. Entfernen Sie die Dome-Abdeckung durch Lösen der Schrauben, die die Abdeckung am Sockel fixieren. Verwenden Sie den T20 Torx-Schlüssel aus dem Kamera-Paket. -
Seite 11: (Optional) Konfigurieren Des Sd-Kartenspeichers
2. Entfernen Sie das Schutzmaterial im Inneren der Dome-Abdeckung. 3. Wenn Sie planen, den integrierten Speicher zu verwenden, führen Sie eine SD-Karte in den SD- Kartensteckplatz an der PTZ-Kamera ein. Weitere Informationen finden Sie unter (Optional) Konfigurieren des SD-Kartenspeichers auf Seite 6. 4. -
Seite 12: Installieren Der Hängebefestigung Für Die Wand
Es ist empfehlenswert, eine SD-Karte mit einer Kapazität von 8 GB oder mehr und einer Schreibgeschwindigkeit der Klasse 6 oder besser zu verwenden. Wenn die SD-Karte der empfohlenen Kapazität oder Schreibgeschwindigkeit nicht entspricht, kann dies die Aufzeichnungsleistung beeinträchtigen und den Verlust von Frames oder Aufzeichnungen zur Folge haben. - Seite 13 4. Setzen Sie die Hängefestigung für die Wand über den Befestigungszungen der Halterung ein. 5. Ziehen Sie die benötigten Kabel durch das bevorzugte Kabeleingangsloch an der Wandhalterung: Bei Verwendung des Rohreinganglochs, ziehen Sie die Kabel durch das Rohr und die Wandhalterung.
- Seite 14 7. Umwickeln Sie das Gewinde des NPT-Adapters mit dem im Lieferumfang enthaltenen Teflonband, um die Verbindungen der Kamera wasserdicht abzudichten. Die gesamte Gewindefläche sollte drei- bis fünfmal umwickelt werden. Wenden Sie das Teflon-Dichtband im Uhrzeigersinn an. Dadurch wird verhindert, dass sich das Band abwickelt, wenn Sie die Teile zusammenfügen. Tipp: Wickeln Sie immer Teflonband um die Schraubgewinde, um ein Verklemmen der Gewindegänge zu verhindern.
-
Seite 15: Anschließen Der Kabel
9. Verbinden Sie die Sicherheitskordel innerhalb des NPT-Montageadapters mit der Halterung der PTZ- Dome-Kamera. Anschließen der Kabel Die Position der verschiedenen Anschlüsse entnehmen Sie den Diagrammen im Abschnitt „Überblick“. Führen Sie folgende Schritte aus, um die für einen ordnungsgemäßen Betrieb erforderlichen Kabel anzuschließen: Anschließen der Kabel... -
Seite 16: Sichern Der Ptz-Dome-Kamera
1. Achten Sie darauf, dass die Sicherheitskordel mit der PTZ-Dome-Kamera verbunden ist. 2. Wenn Sie externe Eingangs- oder Ausgangsgeräte (wie Türkontakte, Relais, Analogvideo, Lautsprecher usw.) haben, verbinden Sie diese mit dem E/A-Anschlusskabel der Kamera. 3. Schließen Sie die Stromversorgung wie folgt an: Power over Ethernet (PoE) Plus IEEE 802.3at Klasse 4: Verbinden Sie einen PoE Plus-fähigen Injektor oder Schalter mit dem Ethernet-Netzwerkkabel. -
Seite 17: Zuweisen Einer Ip-Adresse
IP-Adresse im Subnetz 169.254.0.0/16. Die IP-Adresseinstellungen können mit einer der folgenden Methoden geändert werden: Webbrowser-Oberfläche der Kamera: http://<IP-Adresse der Kamera>/ Netzwerkvideomanagement-Softwareanwendung (beispielsweise Avigilon Control Center (ACC)™). ARP/Ping-Methode. Weitere Informationen finden Sie unter Festlegen der IP-Adresse mithilfe der ARP/Ping-Methode auf Seite 21. -
Seite 18: Zugreifen Auf Den Live-Videostream
Weitere Informationen zum Einrichten und Verwenden des Geräts finden Sie in den folgenden Anleitungen: Avigilon Control CenterBenutzerhandbuch AvigilonBenutzerhandbuch zur HD H.264-Webschnittstelle Avigilon Benutzerhandbuch zum Camera Configuration Tool Die Handbücher finden Sie auf der Avigilon Webseite: avigilon.com/support-and-downloads Zugreifen auf den Live-Videostream... -
Seite 19: Kabelanschlüsse
Kabelanschlüsse Anschließen einer externen Stromquelle HINWEIS: Ist dieses Verfahren nicht erforderlich, wenn Sie Power over Ethernet (POE) verwenden. 1. Entfernen Sie so viel der Isolierung, wie erforderlich ist, um den mitgelieferten Versorgungsanschluss mit den Kabeln des Spannungsadapters (nicht enthalten) zu verbinden. Vermeiden Sie dabei, die Kabel einzukerben oder zu beschädigen. - Seite 20 Abbildung 1: Beispielanwendung. 1. Dunkelrot – +12 VDC, 50 mA max. Ausgang für Relaisansteuerung 2. Grau: Relais-Erdleitung 3. Rot: Relais-Eingang 1 4. Orange: Relais-Eingang 2 5. Rosa: Relais-Ausgang 1 6. Blau: Relais-Ausgang 2 * – Relais ** – Schalter HINWEIS: Der 12-Volt-Anschluss kann verwendet werden, um eine Relaisspule mit bis zu 50 mA anzusteuern. Wenn mehr als 50 mA erforderlich sind, kann eine externe Stromquelle von bis zu 25 V Gleichspannung bei 120 mA verwendet werden.
- Seite 21 HINWEIS: Die Kamera unterstützt eingangsseitig ausschließlich Mono-Audio mit Line-Pegel und ausgangsseitig den NTSC- oder PAL-Videostandard. Das Video-Ausgangssignal wird durch die Flickersteuerung in den Kamera-Einstellungen festgelegt. Ist die Flickersteuerung auf 60 Hz festgelegt, wird ein NTSC-Videoausgangssignal verwendet. Ist die Flickersteuerung auf 50 Hz festgelegt, wird ein PAL-Videoausgangssignal verwendet. Verwenden Sie das Kamera- Installationstool, um den Flickerparameter im Bild- und Anzeige-Setup festzulegen.
-
Seite 22: Einstellen Der Voreingestellten Startposition
Standort in der ACC™ Client Software verbinden. Weitere Informationen zum Hinzufügen von Kameras zu einem Standort und die nachfolgenden Schritte finden Sie unter Avigilon Control Center Client User Guide. Zum Einstellen der voreingestellten Startposition zeigen Sie das Live Video von der PTZ-Kamera an und führen dann folgende Schritte aus: Tipp: Benennen Sie die Voreinstellungsposition als „Start“... - Seite 23 Zur Verwendung der Regelmethode müssen Sie über eine Enterprise-Version oder Standard-Version Version des Avigilon Control Center Systems verfügen. Zum Konfigurieren der PTZ-Kamera zur automatischen Rückkehr zur Startposition, erstellen Sie eine Regel, die folgende Einstellungen enthält: Klicken Sie auf der Seite Regel-Ereignis(se) auswählen auf PTZ nicht in Betrieb.
-
Seite 24: Led-Anzeigen
LED-Anzeigen Nachdem die Kamera mit einem Netzwerk verbunden wurde, informiert die Verbindungsstatus-LED der Kamera über den Status der Verbindungsherstellung mit der Netzwerk-Videomanagementsoftware. Die folgende Tabelle beschreibt die Bedeutung der LED-Anzeigen: Verbindungsstatus- Verbindungsstatus Beschreibung IP-Adresse wird Ein kurzes Blinken Es wird versucht, eine IP-Adresse zu beziehen. bezogen pro Sekunde Zweimaliges kurzes... -
Seite 25: Zurücksetzen Auf Werkseinstellungen
Zurücksetzen auf Werkseinstellungen Wenn die Kamera nicht mehr wie erwartet funktioniert, können Sie sie auf ihre Werkseinstellungen zurücksetzen. Verwenden Sie die Reset-Taste zur Wiederherstellung des Firmware-Standards, um die Werkseinstellungen wiederherzustellen. Die Schaltfläche für die Wiederherstellung der Firmware wird im folgenden Diagramm gezeigt: HINWEIS: Achten Sie darauf, die Dome-Kuppel nicht zu verkratzen. -
Seite 26: Festlegen Der Ip-Adresse Mithilfe Der Arp/Ping-Methode
Festlegen der IP-Adresse mithilfe der ARP/Ping- Methode Führen Sie die folgenden Schritte aus, um eine bestimmte IP-Adresse für die Kamera festzulegen: 1. Suchen und notieren Sie sich die MAC-Adresse (zu finden auf dem Seriennummernetikett). 2. Öffnen Sie ein Eingabeaufforderungsfenster, und geben Sie die folgenden Befehle: a. -
Seite 27: Reinigung
Reinigung Dome-Kuppel Wenn das Videobild in bestimmten Bereichen verschwommen oder unklar ist, muss u. U. die Dome-Kuppel gereinigt werden. So reinigen Sie die Dome-Kuppel: Verwenden Sie Handseife oder ein scheuermittelfreies Reinigungsmittel, um Schmutz oder Fingerabdrücke zu entfernen. Verwenden Sie zum Trocknen der Dome-Kuppel ein Mikrofasertuch oder ein nicht scheuerndes Tuch. Wichtig: Werden andere Reinigungsmittel als die empfohlenen verwendet, kann dies zu Schäden oder Kratzern an der Dome-Kuppel führen. -
Seite 28: Spezifikationen
Spezifikationen Kamera Objektiv 4,3 bis 129 mm, F/1.6 – F/4,7, Autofokus Audioeingang/- Line-Pegeleingang und -ausgang ausgang Videoausgang NTSC/PAL SD Speicher SD/SDHC/SDXC-Steckplatz: mindestens Class 4; Class 6 oder höher empfohlen Netzwerk Netzwerk 100BASE-TX Kabeltyp CAT5 Anschluss RJ-45 ONVIF-konforme Version 1.02, 2.00, Profile S (www.onvif.org) Passwortschutz, HTTPS-Verschlüsselung, Digest-Authentifizierung, WS-Authentifizierung, Sicherheit Benutzerzugriffsprotokoll, 802.1x-Port-basierte Authentifizierung IPv4, HTTP, HTTPS, SOAP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP,... - Seite 29 -10 °C bis +50 °C mit IEEE 802.3at Klasse 4 PoE + Stromquelle Lagertemperatur -10 °C bis +70 °C (14 °F bis 158 °F) Feuchtigkeit 0 – 95 % (nicht kondensierend) Zertifizierungen ROHS Zertifizierungen WEEE UL 60950-1 Sicherheit CSA 60950-1 IEC/EN 60950-1 Umgebungsdaten Schutzklasse IEC 60529 IP66 und IP67 FCC-Abschnitt 15, Unterabschnitt B, Klasse B EN 55022, Klasse B EN 55032, Klasse B...
-
Seite 30: Garantiebedingungen Und Technischer Support
Garantiebedingungen und technischer Support Die Avigilon Garantiebedingungen für dieses Produkt finden Sie unter „avigilon.com/warranty“. Wenden Sie sich an den technischen Support von Avigilon, um Garantieservice und technischen Support zu erhalten: avigilon.com/contact-us/ Garantiebedingungen und technischer Support...
