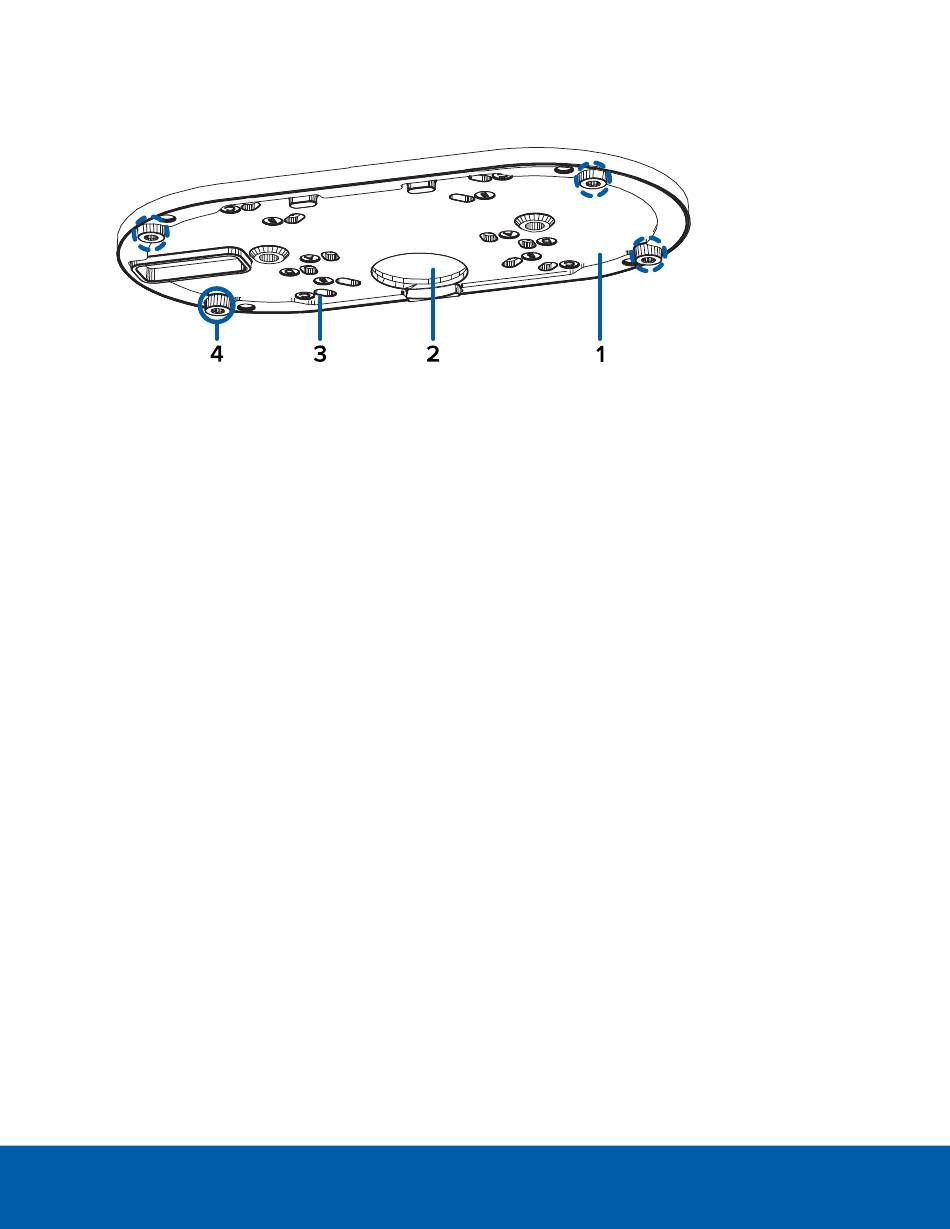

Montageplatte - Ansicht
1. Montageplatte
Platte zur Montage der Kamera an einer Wand oder Decke.
2. Kabeldurchführung
Durchführungsöffnungen für die für den Kamerabetrieb erforderlichen Kabel.
3. Montagelöcher
Löcher für die Montage der Platte an der Montagefläche oder den folgenden Verteilerdosen:
A. UK Standard (Standard-Einzeleingangsdose
B. B — Octagon-Gerätedose
C. C — 4" Gerätedose
D. US Standard (Standard-Einzeleingangsdose
4. Befestigungspunkte für die Kamera
Richten Sie die Befestigungspunkte am Plattenadapter an den Befestigungsschrauben an der
Kamerabasis aus.
Montageplatte - Ansicht
