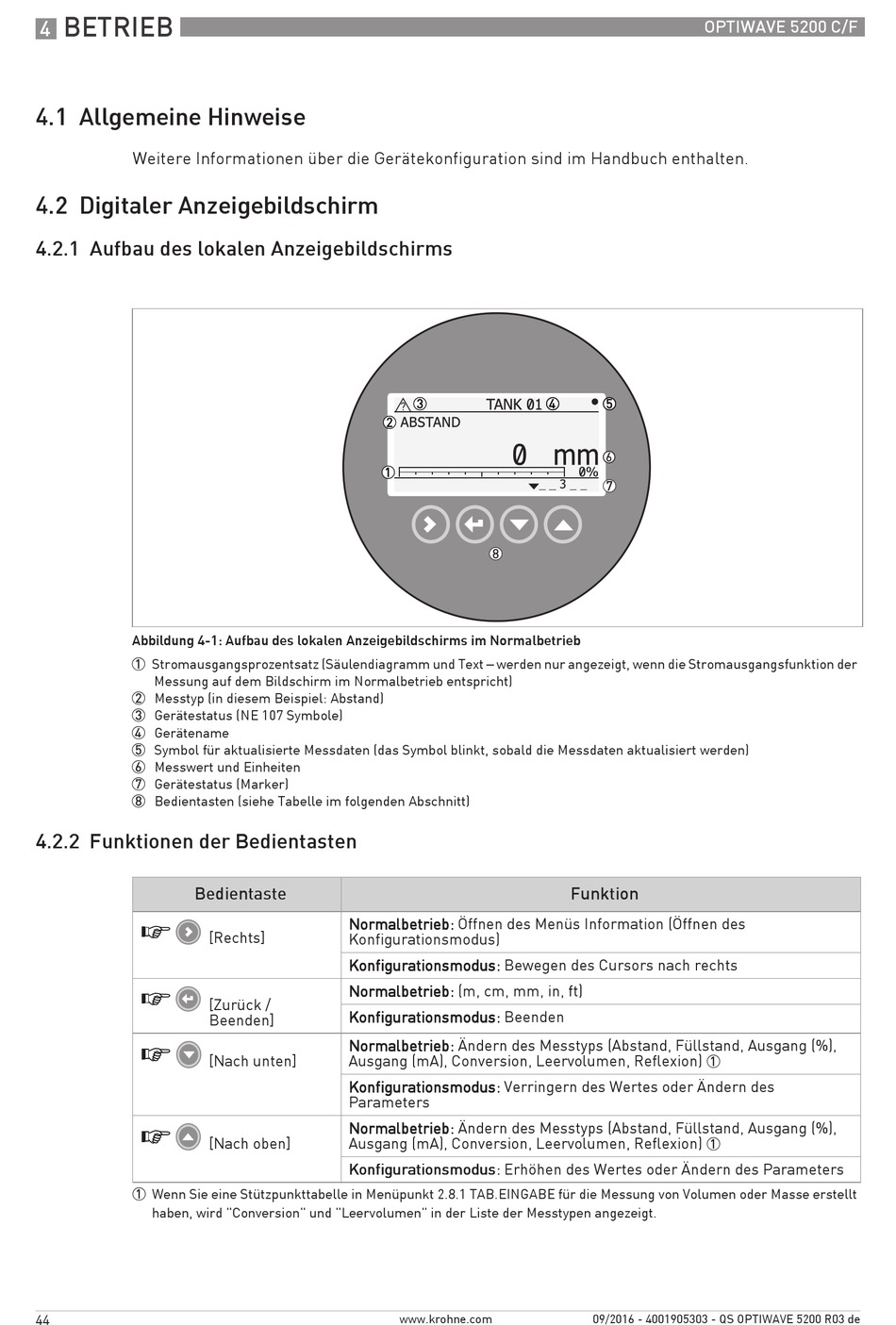

BETRIEB
4
4.1 Allgemeine Hinweise
Weitere Informationen über die Gerätekonfiguration sind im Handbuch enthalten.
4.2 Digitaler Anzeigebildschirm
4.2.1 Aufbau des lokalen Anzeigebildschirms
Abbildung 4-1: Aufbau des lokalen Anzeigebildschirms im Normalbetrieb
1 Stromausgangsprozentsatz (Säulendiagramm und Text – werden nur angezeigt, wenn die Stromausgangsfunktion der
Messung auf dem Bildschirm im Normalbetrieb entspricht)
2 Messtyp (in diesem Beispiel: Abstand)
3 Gerätestatus (NE 107 Symbole)
4 Gerätename
5 Symbol für aktualisierte Messdaten (das Symbol blinkt, sobald die Messdaten aktualisiert werden)
6 Messwert und Einheiten
7 Gerätestatus (Marker)
8 Bedientasten (siehe Tabelle im folgenden Abschnitt)
4.2.2 Funktionen der Bedientasten
Bedientaste
1 Wenn Sie eine Stützpunkttabelle in Menüpunkt 2.8.1 TAB.EINGABE für die Messung von Volumen oder Masse erstellt
haben, wird "Conversion" und "Leervolumen" in der Liste der Messtypen angezeigt.
44
Normalbetrieb: Öffnen des Menüs Information (Öffnen des
Normalbetrieb:
Normalbetrieb:
Normalbetrieb:
[Rechts]
Konfigurationsmodus)
Konfigurationsmodus: Bewegen des Cursors nach rechts
Konfigurationsmodus:
Konfigurationsmodus:
Konfigurationsmodus:
Normalbetrieb: (m, cm, mm, in, ft)
Normalbetrieb:
Normalbetrieb:
Normalbetrieb:
[Zurück /
Konfigurationsmodus: Beenden
Konfigurationsmodus:
Konfigurationsmodus:
Konfigurationsmodus:
Beenden]
Normalbetrieb: Ändern des Messtyps (Abstand, Füllstand, Ausgang (%),
Normalbetrieb:
Normalbetrieb:
Normalbetrieb:
[Nach unten]
Ausgang (mA), Conversion, Leervolumen, Reflexion)
Konfigurationsmodus:
Konfigurationsmodus:
Konfigurationsmodus:
Konfigurationsmodus: Verringern des Wertes oder Ändern des
Parameters
Normalbetrieb: Ändern des Messtyps (Abstand, Füllstand, Ausgang (%),
Normalbetrieb:
Normalbetrieb:
Normalbetrieb:
[Nach oben]
Ausgang (mA), Conversion, Leervolumen, Reflexion)
Konfigurationsmodus: Erhöhen des Wertes oder Ändern des Parameters
Konfigurationsmodus:
Konfigurationsmodus:
Konfigurationsmodus:
www.krohne.com
OPTIWAVE 5200 C/F
Funktion
1
1
09/2016 - 4001905303 - QS OPTIWAVE 5200 R03 de
