OPTIWAVE 5200 C/F

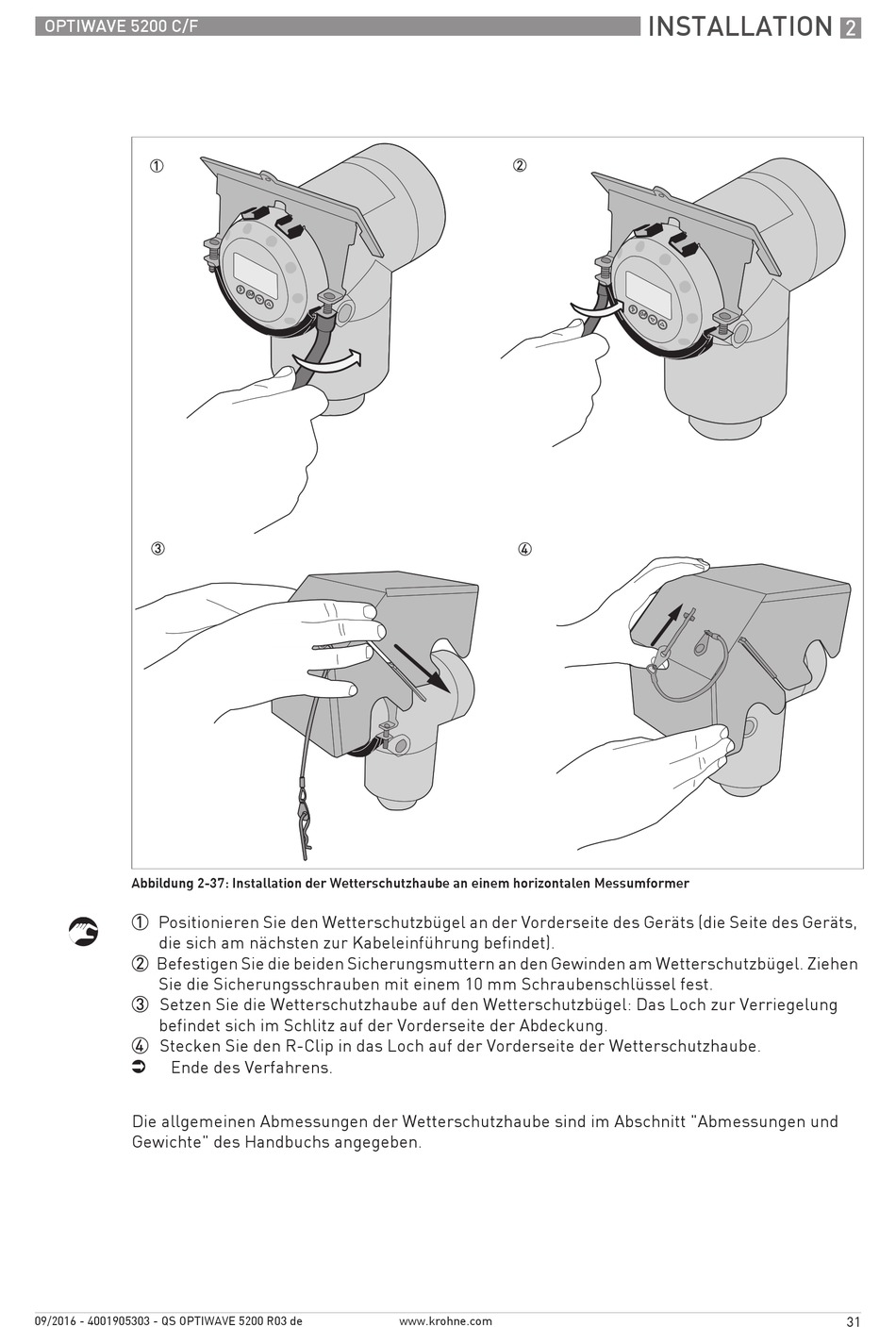

Abbildung 2-37: Installation der Wetterschutzhaube an einem horizontalen Messumformer
1 Positionieren Sie den Wetterschutzbügel an der Vorderseite des Geräts (die Seite des Geräts,
die sich am nächsten zur Kabeleinführung befindet).
2 Befestigen Sie die beiden Sicherungsmuttern an den Gewinden am Wetterschutzbügel. Ziehen
Sie die Sicherungsschrauben mit einem 10 mm Schraubenschlüssel fest.
3 Setzen Sie die Wetterschutzhaube auf den Wetterschutzbügel: Das Loch zur Verriegelung
befindet sich im Schlitz auf der Vorderseite der Abdeckung.
4 Stecken Sie den R-Clip in das Loch auf der Vorderseite der Wetterschutzhaube.
i
Ende des Verfahrens.
Die allgemeinen Abmessungen der Wetterschutzhaube sind im Abschnitt "Abmessungen und
Gewichte" des Handbuchs angegeben.
09/2016 - 4001905303 - QS OPTIWAVE 5200 R03 de
www.krohne.com
INSTALLATION
2
31
