ELEKTRISCHE ANSCHLÜSSE
3
Anschlüsse zwischen dem getrennten Messumformer und dem Antennengehäuse

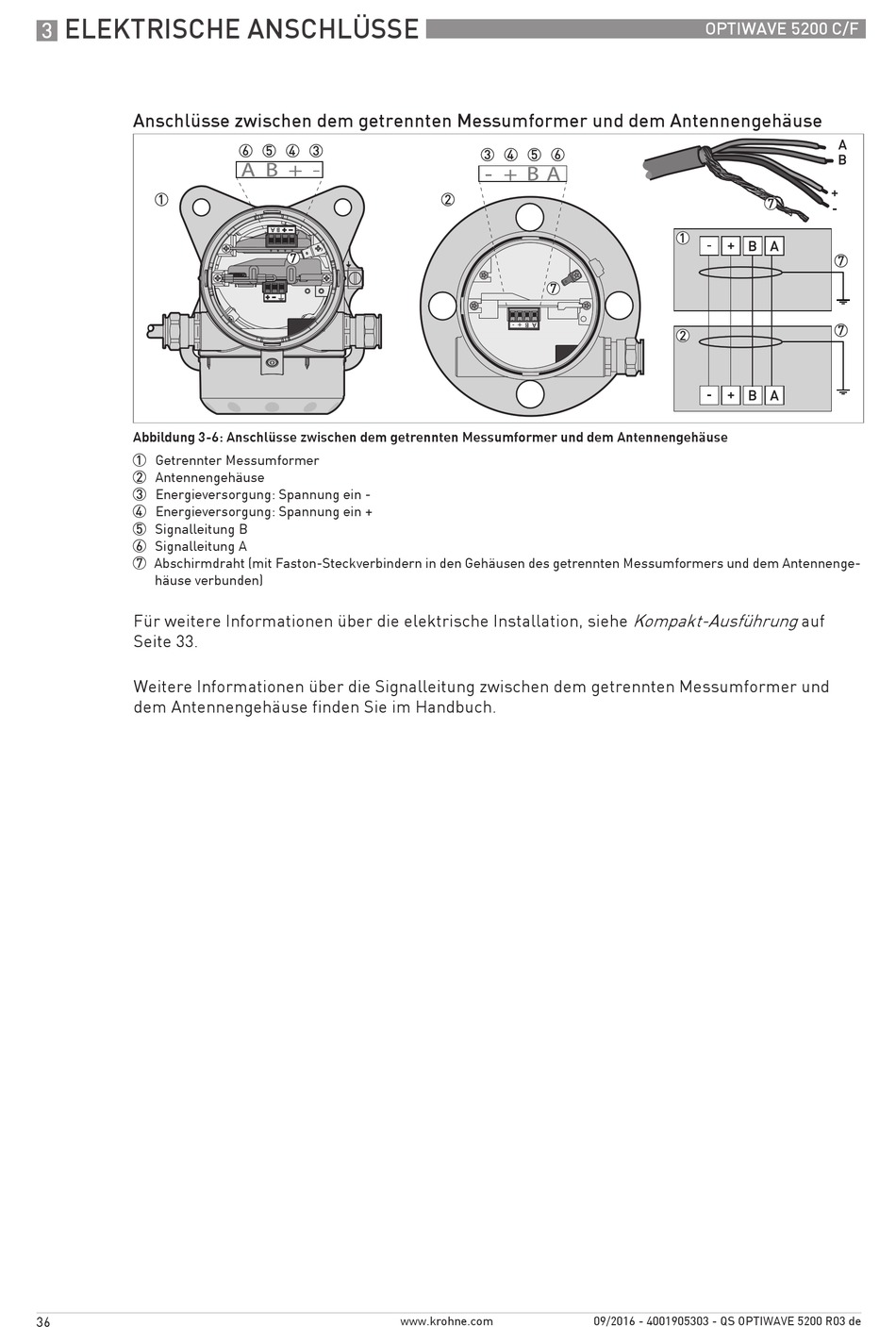

Abbildung 3-6: Anschlüsse zwischen dem getrennten Messumformer und dem Antennengehäuse
1 Getrennter Messumformer
2 Antennengehäuse
3 Energieversorgung: Spannung ein -
4 Energieversorgung: Spannung ein +
5 Signalleitung B
6 Signalleitung A
7 Abschirmdraht (mit Faston-Steckverbindern in den Gehäusen des getrennten Messumformers und dem Antennenge-
häuse verbunden)
Für weitere Informationen über die elektrische Installation, siehe
Seite 33.
Weitere Informationen über die Signalleitung zwischen dem getrennten Messumformer und
dem Antennengehäuse finden Sie im Handbuch.
36
www.krohne.com
OPTIWAVE 5200 C/F
Kompakt-Ausführung
09/2016 - 4001905303 - QS OPTIWAVE 5200 R03 de
