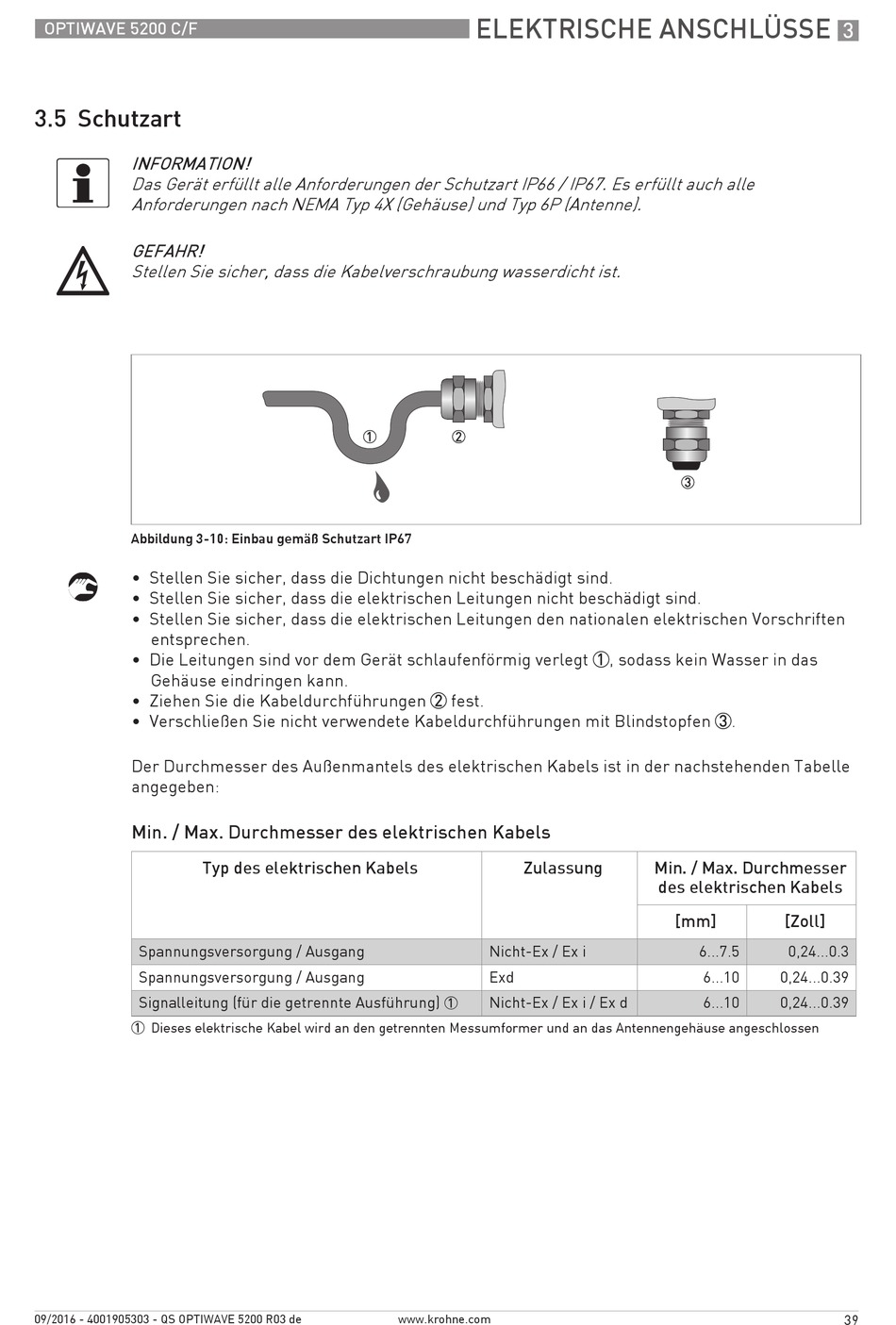

OPTIWAVE 5200 C/F
3.5 Schutzart
INFORMATION!
Das Gerät erfüllt alle Anforderungen der Schutzart IP66 / IP67. Es erfüllt auch alle
Anforderungen nach NEMA Typ 4X (Gehäuse) und Typ 6P (Antenne).
GEFAHR!
Stellen Sie sicher, dass die Kabelverschraubung wasserdicht ist.
Abbildung 3-10: Einbau gemäß Schutzart IP67
• Stellen Sie sicher, dass die Dichtungen nicht beschädigt sind.
• Stellen Sie sicher, dass die elektrischen Leitungen nicht beschädigt sind.
• Stellen Sie sicher, dass die elektrischen Leitungen den nationalen elektrischen Vorschriften
entsprechen.
• Die Leitungen sind vor dem Gerät schlaufenförmig verlegt 1, sodass kein Wasser in das
Gehäuse eindringen kann.
• Ziehen Sie die Kabeldurchführungen 2 fest.
• Verschließen Sie nicht verwendete Kabeldurchführungen mit Blindstopfen 3.
Der Durchmesser des Außenmantels des elektrischen Kabels ist in der nachstehenden Tabelle
angegeben:
Min. / Max. Durchmesser des elektrischen Kabels
Typ des elektrischen Kabels
Spannungsversorgung / Ausgang
Spannungsversorgung / Ausgang
Signalleitung (für die getrennte Ausführung)
1 Dieses elektrische Kabel wird an den getrennten Messumformer und an das Antennengehäuse angeschlossen
09/2016 - 4001905303 - QS OPTIWAVE 5200 R03 de
ELEKTRISCHE ANSCHLÜSSE
Zulassung
Nicht-Ex / Ex i
Exd
Nicht-Ex / Ex i / Ex d
1
www.krohne.com
Min. / Max. Durchmesser
des elektrischen Kabels
[mm]
[Zoll]
6...7.5
0,24...0.3
6...10
0,24...0.39
6...10
0,24...0.39
3
39
