3.1 Elektrische Installation: 2-Leiter
3.1.1 Kompakt-Ausführung
Anschlussklemmen für die elektrische Installation

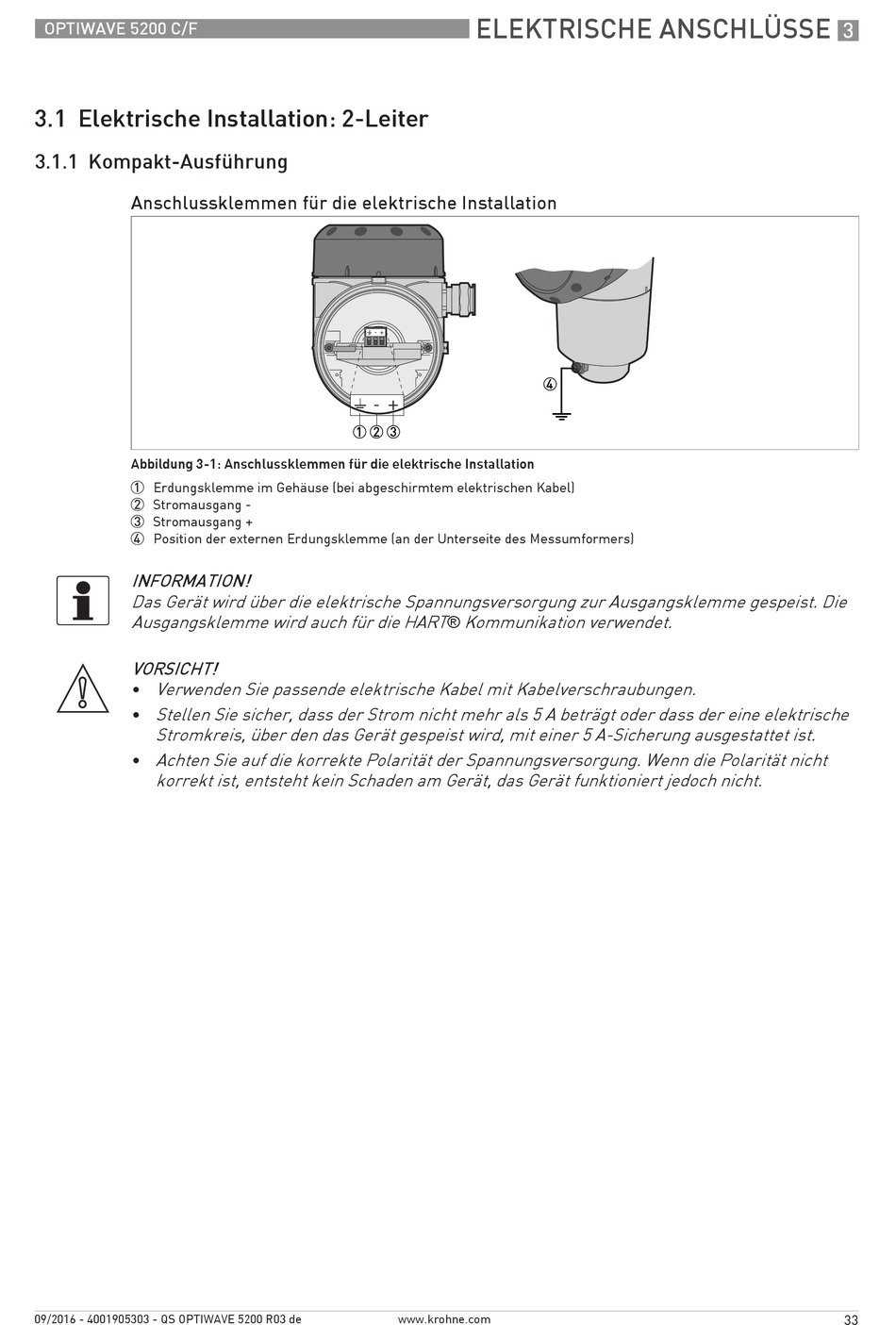

Abbildung 3-1: Anschlussklemmen für die elektrische Installation
1 Erdungsklemme im Gehäuse (bei abgeschirmtem elektrischen Kabel)
2 Stromausgang -
3 Stromausgang +
4 Position der externen Erdungsklemme (an der Unterseite des Messumformers)
INFORMATION!
Das Gerät wird über die elektrische Spannungsversorgung zur Ausgangsklemme gespeist. Die
Ausgangsklemme wird auch für die HART
VORSICHT!
•
Verwenden Sie passende elektrische Kabel mit Kabelverschraubungen.
Stellen Sie sicher, dass der Strom nicht mehr als 5 A beträgt oder dass der eine elektrische
•
Stromkreis, über den das Gerät gespeist wird, mit einer 5 A-Sicherung ausgestattet ist.
Achten Sie auf die korrekte Polarität der Spannungsversorgung. Wenn die Polarität nicht
•
korrekt ist, entsteht kein Schaden am Gerät, das Gerät funktioniert jedoch nicht.
09/2016 - 4001905303 - QS OPTIWAVE 5200 R03 de
ELEKTRISCHE ANSCHLÜSSE
Kommunikation verwendet.
®
