ELEKTRISCHE ANSCHLÜSSE
3

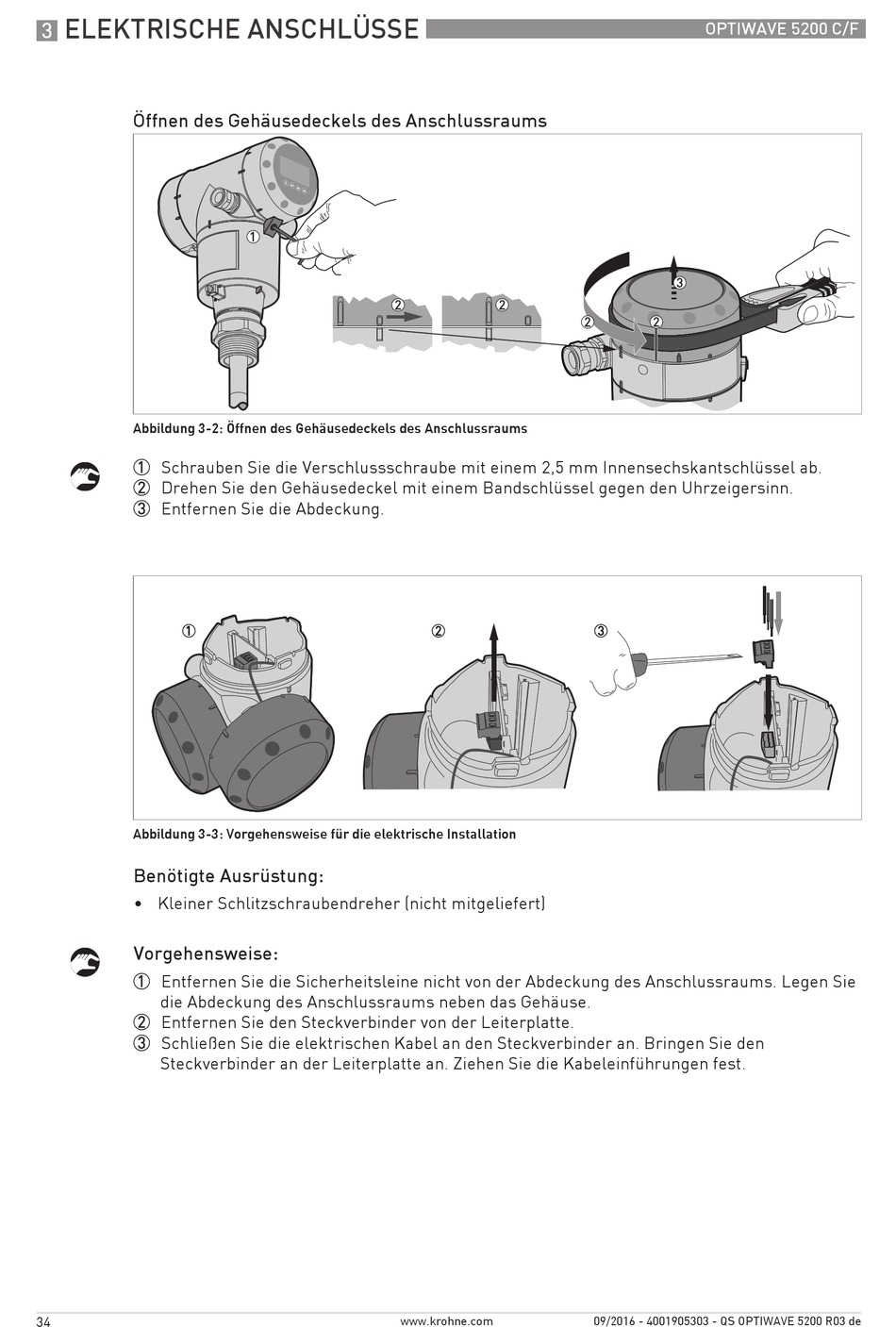

Öffnen des Gehäusedeckels des Anschlussraums
Abbildung 3-2: Öffnen des Gehäusedeckels des Anschlussraums
1 Schrauben Sie die Verschlussschraube mit einem 2,5 mm Innensechskantschlüssel ab.
2 Drehen Sie den Gehäusedeckel mit einem Bandschlüssel gegen den Uhrzeigersinn.
3 Entfernen Sie die Abdeckung.
Abbildung 3-3: Vorgehensweise für die elektrische Installation
Benötigte Ausrüstung:
• Kleiner Schlitzschraubendreher (nicht mitgeliefert)
Vorgehensweise:
1 Entfernen Sie die Sicherheitsleine nicht von der Abdeckung des Anschlussraums. Legen Sie
die Abdeckung des Anschlussraums neben das Gehäuse.
2 Entfernen Sie den Steckverbinder von der Leiterplatte.
3 Schließen Sie die elektrischen Kabel an den Steckverbinder an. Bringen Sie den
Steckverbinder an der Leiterplatte an. Ziehen Sie die Kabeleinführungen fest.
34
