ELEKTRISCHE ANSCHLÜSSE
OPTIWAVE 5200 C/F
3
PROFIBUS PA/DP-Netzwerk (nicht-Ex)

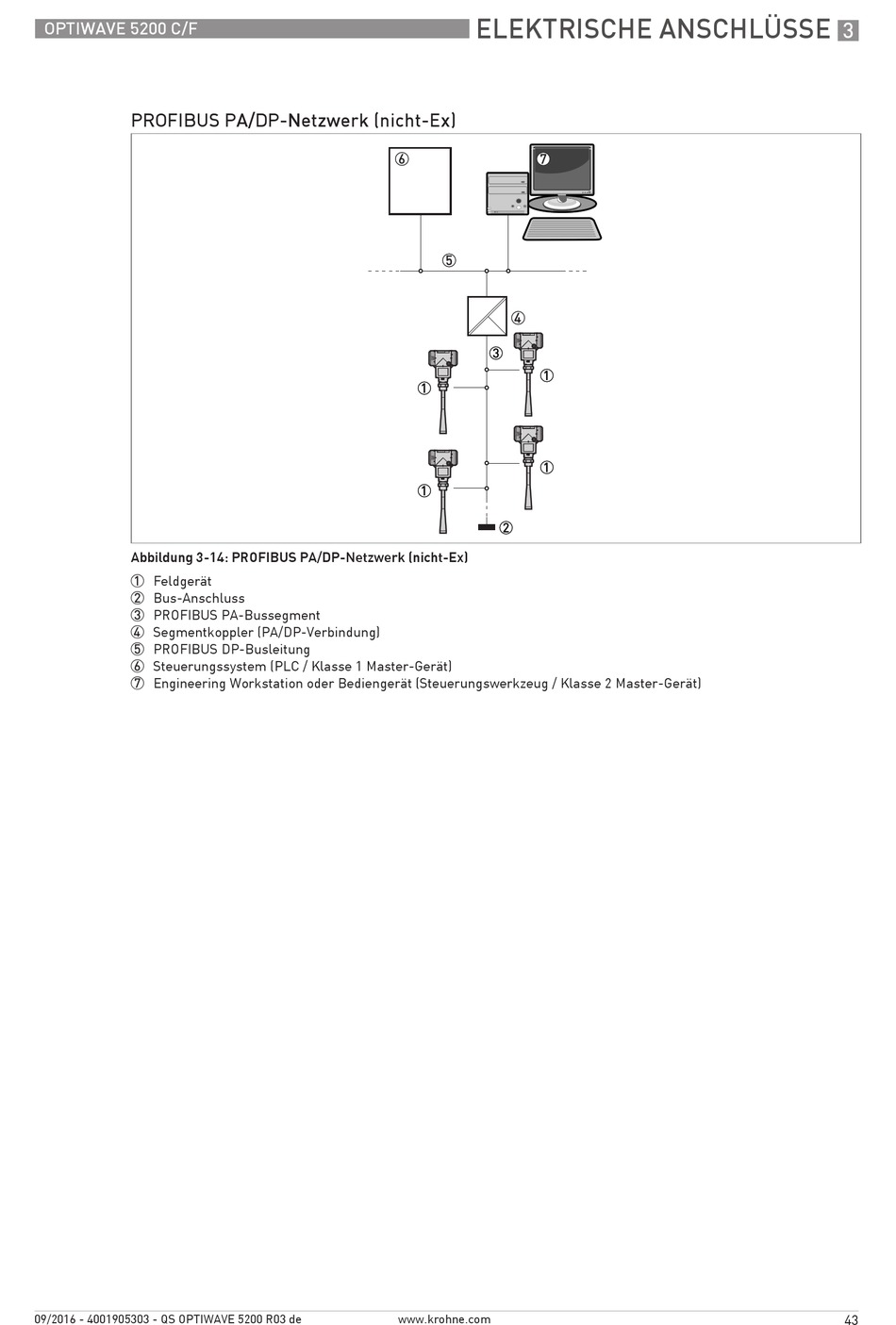

Abbildung 3-14: PROFIBUS PA/DP-Netzwerk (nicht-Ex)
1 Feldgerät
2 Bus-Anschluss
3 PROFIBUS PA-Bussegment
4 Segmentkoppler (PA/DP-Verbindung)
5 PROFIBUS DP-Busleitung
6 Steuerungssystem (PLC / Klasse 1 Master-Gerät)
7 Engineering Workstation oder Bediengerät (Steuerungswerkzeug / Klasse 2 Master-Gerät)
09/2016 - 4001905303 - QS OPTIWAVE 5200 R03 de
www.krohne.com
43
