ELEKTRISCHE ANSCHLÜSSE
3
3.6 Netzwerke
3.6.1 Allgemeine Informationen
Das Gerät wird mit einem HART®-Kommunikationsprotokoll betrieben. Das Protokoll entspricht
dem Standard der HART® Communication Foundation. Das Gerät kann über eine Point-to-Point-
Verbindung angeschlossen werden. Es kann auch über eine Pollingadresse von 1 bis 63 in einem
Multi-Drop-Netzwerk verfügen.
Das Gerät ist standardmäßig für die Kommunikation in einem Point-to-Point-Netzwerk
konfiguriert. Informationen darüber, wie Sie vom Point-to-Point
finden Sie im Kapitel "Netzwerkkonfiguration" im Handbuch.
3.6.2 Point-to-Point-Verbindung

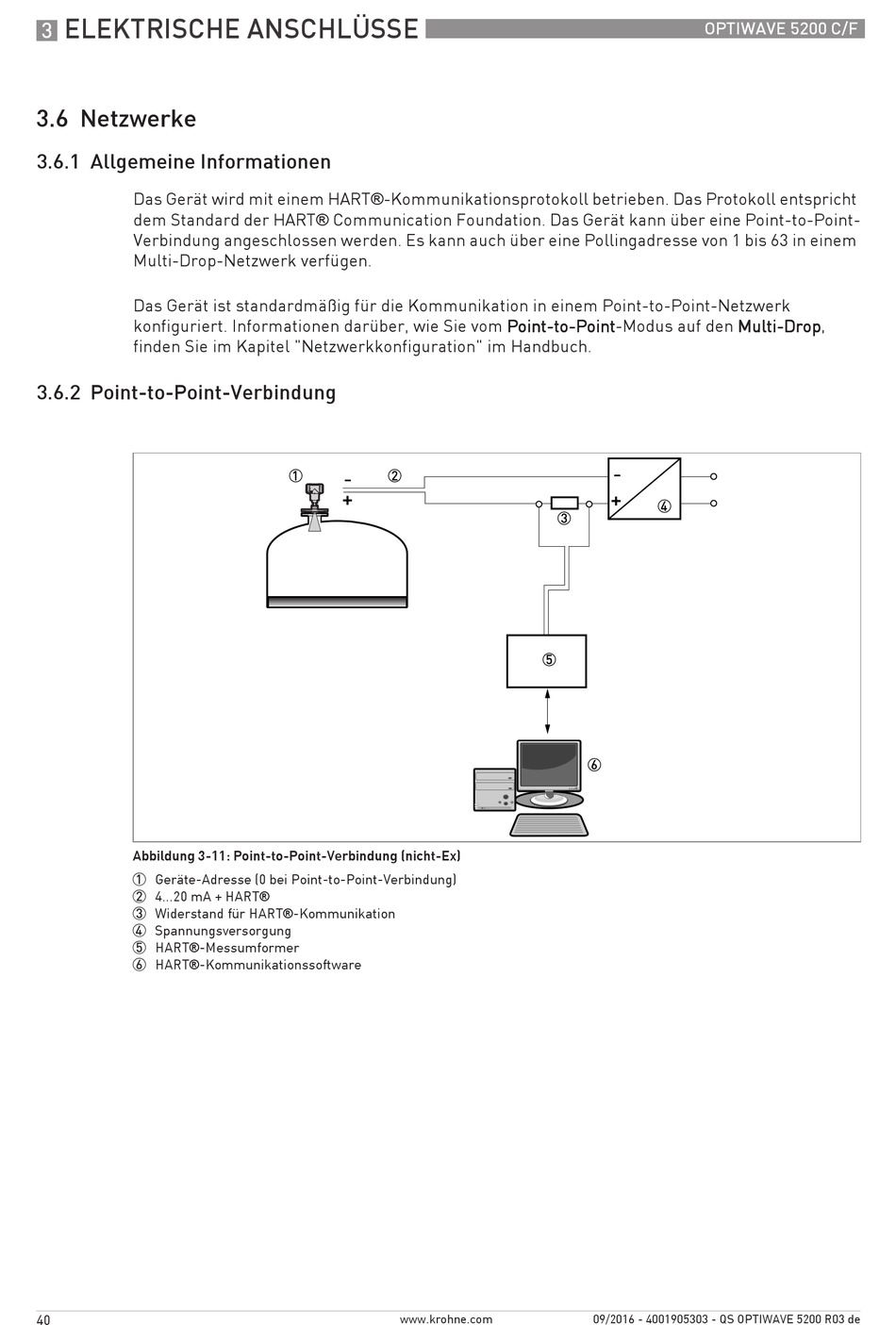

Abbildung 3-11: Point-to-Point-Verbindung (nicht-Ex)
1 Geräte-Adresse (0 bei Point-to-Point-Verbindung)
2 4...20 mA + HART®
3 Widerstand für HART®-Kommunikation
4 Spannungsversorgung
5 HART®-Messumformer
6 HART®-Kommunikationssoftware
40
Point-to-Point
Point-to-Point-Modus auf den Multi-Drop
Point-to-Point
www.krohne.com
OPTIWAVE 5200 C/F
Multi-Drop,
Multi-Drop
Multi-Drop
09/2016 - 4001905303 - QS OPTIWAVE 5200 R03 de
