INSTALLATION
2

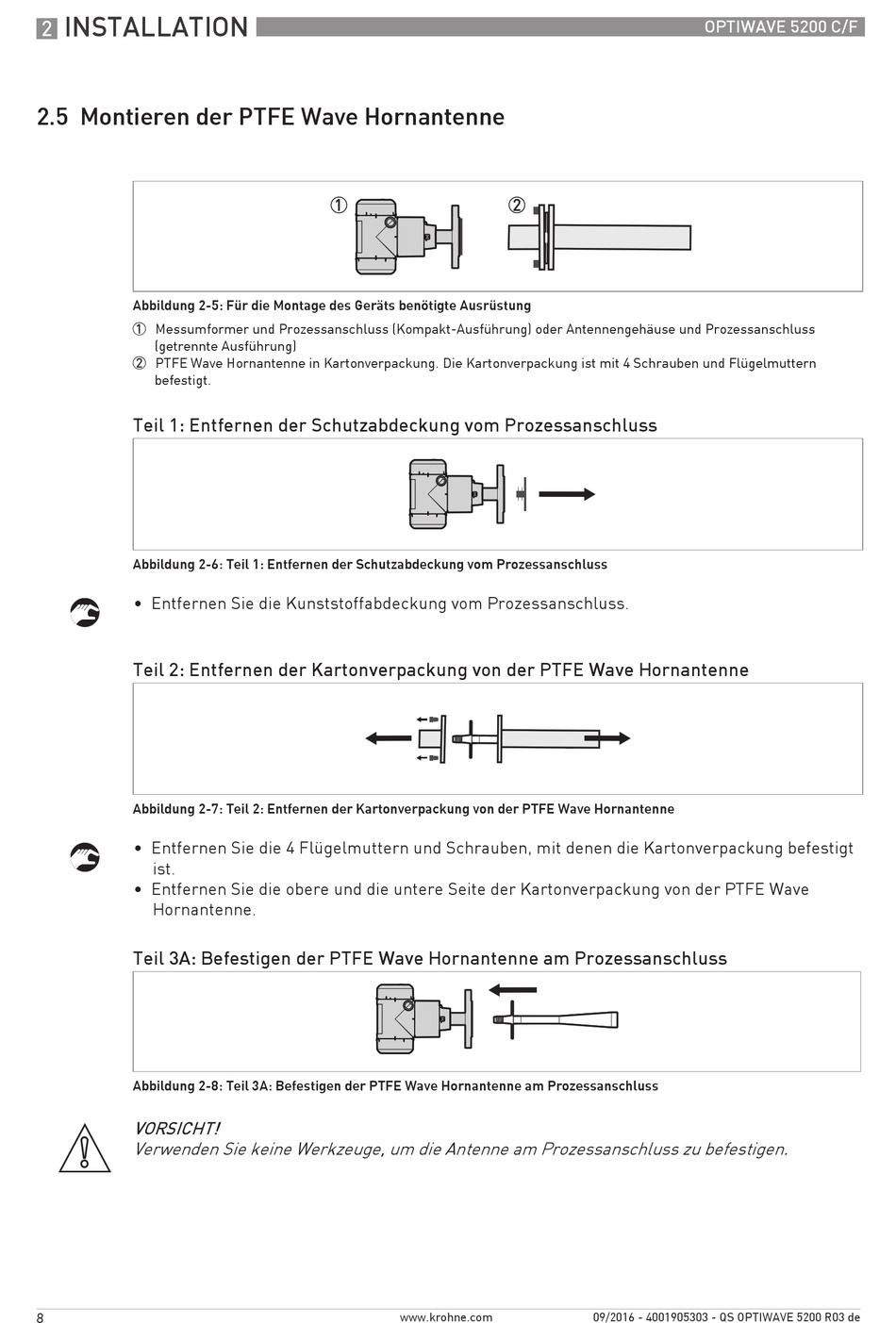

2.5 Montieren der PTFE Wave Hornantenne
Abbildung 2-5: Für die Montage des Geräts benötigte Ausrüstung
1 Messumformer und Prozessanschluss (Kompakt-Ausführung) oder Antennengehäuse und Prozessanschluss
(getrennte Ausführung)
2 PTFE Wave Hornantenne in Kartonverpackung. Die Kartonverpackung ist mit 4 Schrauben und Flügelmuttern
befestigt.
Teil 1: Entfernen der Schutzabdeckung vom Prozessanschluss
Abbildung 2-6: Teil 1: Entfernen der Schutzabdeckung vom Prozessanschluss
• Entfernen Sie die Kunststoffabdeckung vom Prozessanschluss.
Teil 2: Entfernen der Kartonverpackung von der PTFE Wave Hornantenne
Abbildung 2-7: Teil 2: Entfernen der Kartonverpackung von der PTFE Wave Hornantenne
• Entfernen Sie die 4 Flügelmuttern und Schrauben, mit denen die Kartonverpackung befestigt
ist.
• Entfernen Sie die obere und die untere Seite der Kartonverpackung von der PTFE Wave
Hornantenne.
Teil 3A: Befestigen der PTFE Wave Hornantenne am Prozessanschluss
Abbildung 2-8: Teil 3A: Befestigen der PTFE Wave Hornantenne am Prozessanschluss
VORSICHT!
Verwenden Sie keine Werkzeuge, um die Antenne am Prozessanschluss zu befestigen.
8
www.krohne.com
OPTIWAVE 5200 C/F
09/2016 - 4001905303 - QS OPTIWAVE 5200 R03 de
