Verwandte Anleitungen für TechniSat DIGITRADIO 371 IR
Inhaltszusammenfassung für TechniSat DIGITRADIO 371 IR

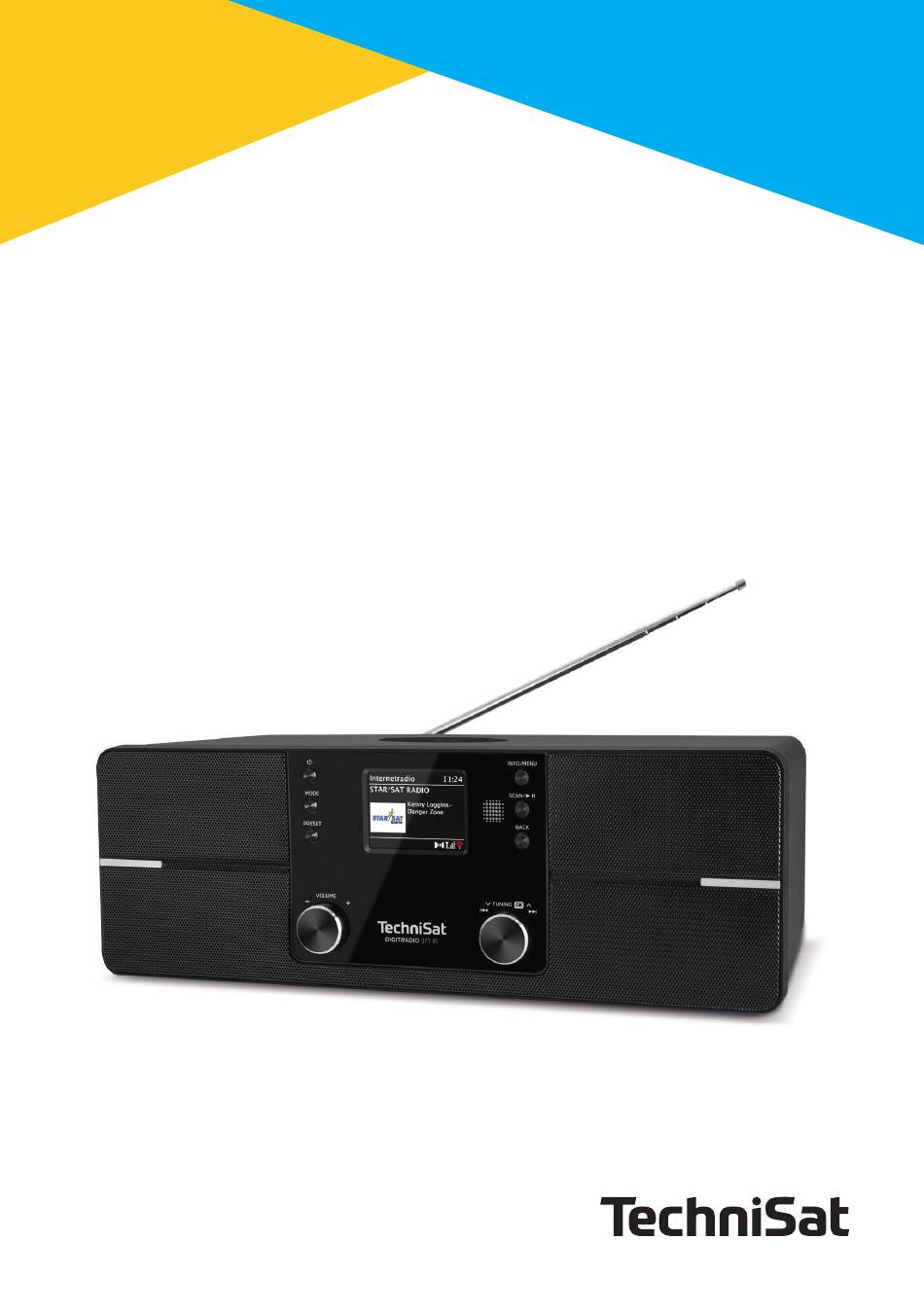

- Seite 1 Bedienungsanleitung DIGITRADIO 371 IR...
-
Seite 2: Abbildungen
1 Abbildungen 1.1 Ansicht von vorne 1.2 Rückansicht... -
Seite 3: Fernbedienung
MODE Quellenwahl/Modusumschaltung Ein/Standby Kabelloses Ladepad Infrarot-Empfänger INFO/MENU (gedrückt halten: Hauptmenü aufrufen) SCAN/Wiedergabe/Pause Stereo-Lautsprecher PRESET Favoritenspeicher Lautstärke Drehregler laut/leise Farb-Display SCROLL/OK/SNOOZE Drehknopf Auswählen/Bestätigen/Schlummern BACK Auswahl zurück/abbrechen Stromkabel Teleskopantenne USB-Anschluss 5 V, 1 A Kopfhöreranschluss 3,5mm Klinke AUX-IN 3,5mm Klinke 1.3 Fernbedienung SNOOZE/Schlummern Wiedergabe/Pause Vorheriger Titel/Suchlauf... -
Seite 4: Inhaltsverzeichnis
3.4.2 Servicehinweise........................... 11 Entsorgungshinweise ....................... 11 Beschreibung des DIGITRADIO 371 IR ............... 12 Der Lieferumfang ........................12 Die besonderen Eigenschaften des DIGITRADIO 371 IR ......... 12 DIGITRADIO 371 IR zum Betrieb vorbereiten ............... 12 4.3.1 Teleskopantenne ausrichten ....................12 4.3.2 An das Stromnetz anschließen ..................12 4.3.3 Batterien in Fernbedienung einlegen ................13... - Seite 5 7.2.8 Inaktive Sender löschen ......................21 7.2.9 Lautstärkeanpassung (DRC) ....................21 7.2.10 Senderreihenfolge ........................22 FM (UKW)-Betrieb ....................22 UKW-Radiobetrieb einschalten ..................22 FM (UKW)-Empfang mit RDS-Informationen ...............22 Automatische Sendersuche ....................22 Manuelle Sendersuche ......................22 Suchlauf-Einstellung ........................23 Audio-Einstellung ........................23 UKW-Sender auf einem Speicherplatz ablegen ............23 UKW-Sender von einem Speicherplatz abrufen ............23 Überschreiben/Löschen einer Programmplatz-Speicherung......
- Seite 6 15.3.3 TechniSat Connect PIN ......................33 15.3.4 Netzwerkprofil löschen ......................33 15.3.5 WLAN-Verbindung in Standby ...................34 15.4 Uhrzeit- und Datumseinstellungen ...................34 15.4.1 Zeit/Datum manuell einstellen ...................34 15.4.2 Aktualisierung ..........................34 15.4.3 Uhrzeitformat einstellen ......................35 15.5 Auto-Standby ..........................35 15.6 Sprache ............................35 15.7 Werkseinstellung ........................36 15.8...
-
Seite 7: Sicherheitshinweise
3 Sicherheitshinweise 3.1 Vorwort Sehr geehrte Kunden, vielen Dank, dass Sie sich für ein Digitalradio von TechniSat entschieden haben. Die vorliegende Bedienungsanleitung soll Ihnen helfen, die umfangreichen Funktionen Ihres neuen Gerätes kennen zu lernen und optimal zu nutzen. Sie hilft Ihnen beim bestimmungsgemäßen und sicheren Gebrauch. -
Seite 8: Bestimmungsgemäßer Gebrauch
Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab. 3.3 Bestimmungsgemäßer Gebrauch Das DIGITRADIO 371 IR ist für den Empfang von DAB+/UKW/Internet Radiosendungen entwickelt. Über das Kabellose-Ladepad können Smartphones mit Wireless-Charging Technologie aufgeladen werden. - Seite 9 Geräte angewiesen sind, sollten immer den Mindestabstand von 16 cm zwischen dem medizinischem Gerät und dem Wireless-Ladepad einhalten. Schalten Sie das DIGITRADIO 371 IR aus, wenn es irgendeinen Grund zu der Annahme gibt, dass Störungen auftreten können. Beachten Sie die Hinweise des Herstellers für das implantierte medizinische Gerät.
-
Seite 10: Rechtliche Hinweise
Alternativ finden Sie die Dokumente im Downloadbereich zu Ihrem Produkt auf www.technisat.de. TechniSat ist nicht für Produktschäden auf Grund von äußeren Einflüssen, Verschleiß oder unsachgemäßer Handhabung, unbefugter Instandsetzung, Modifikationen oder Unfällen haftbar. Änderungen und Druckfehler vorbehalten. Stand 02/22. Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers. -
Seite 11: Servicehinweise
Problem kommt, ist unsere Technische Hotline: Mo. - Fr. 8:00 - 18:00 unter Tel.: 03925/9220 1800 erreichbar. Reparaturaufträge können auch direkt online unter www.technisat.de/reparatur, beauftragt werden. Für eine eventuell erforderliche Einsendung des Gerätes verwenden Sie bitte ausschließlich folgende Anschrift: TechniSat Digital GmbH Service-Center Nordstr. -
Seite 12: Beschreibung Des Digitradio 371 Ir
1x Batterien für Fernbedienung 1x Bedienungsanleitung 4.2 Die besonderen Eigenschaften des DIGITRADIO 371 IR Das DIGITRADIO 371 IR besteht aus einem DAB+/UKW/Internetradio-Empfänger, mit folgend aufgeführten Funktionen: Sie können bis zu 20 DAB+ / UKW / Internet-Sender speichern. Das Radio empfängt auf den Frequenzen UKW 87,5–108 MHz (analog) und DAB+ Band III 174,9–239,2 MHz (digital Antenne). -
Seite 13: Batterien In Fernbedienung Einlegen
> Stecken Sie den Netzstecker des DIGITRADIO 371 IR in eine Netzsteckdose (AC 100 - 240 V ~, 50/60 Hz) > Vergewissern Sie sich, dass die Betriebsspannung des Gerätes mit der örtlichen Netzspannung übereinstimmt, bevor Sie es in die Wandsteckdose stecken. -
Seite 14: Kopfhörer Benutzen
4.4 Kabelgebundenes Aufladen externer Geräte Verwenden Sie das Original Ladekabel (USB) Ihres externen Gerätes und stecken Sie den USB-Stecker in den USB-Anschluss (15) an der Rückseite des DIGITRADIO 371 IR. Das externe Gerät kann mit maximal 5V und 1A aufgeladen werden. -
Seite 15: Gerät Ausschalten
> Durch Drücken der Taste Ein/Standby (2) am Gerät oder auf der Fernbedienung (14), schalten Sie das DIGITRADIO 371 IR ein. Nach dem erstmaligen Einschalten müssen Sie zuerst die Bediensprache und den Erstinstallationsassistenten Konfigurieren (siehe Kapitel „6 Ersteinrichtung“ auf Seite 18). -
Seite 16: Lautstärke Einstellen
4.6.4 Lautstärke einstellen > Stellen Sie die Lautstärke mit den Tasten VOL +/- (23, 10) der Fernbedienung oder durch drehen des VOLUME Drehreglers (9) am Gerät ein. - Im Uhrzeigersinn drehen – lauter - Gegen den Uhrzeigersinn drehen – leiser. Die eingestellte Lautstärke wird im Display anhand eines Balkendiagrammes gezeigt. -
Seite 17: Menübedienung
5 Menübedienung Über das Menü gelangen Sie zu allen Funktionen und Einstellungen des DIGITRADIO 371 IR. Die Menü-Navigation erfolgt mit den Tasten MENU, BACK, / und OK der Fernbedienung. Das Menü ist aufgeteilt in Untermenüs und enthält je nach gewählter Quelle unterschiedliche Menüpunkte bzw. -
Seite 18: Ersteinrichtung
Bei der Auswahl Keine, muss die Uhr und das Datum manuell eingestellt werden. > Im nächsten Schritt können Sie festlegen, ob das DIGITRADIO 371 IR auch im Standby mit dem Internet verbunden bleiben soll. Dies kann z. B. für die App- Steuerung von Vorteil sein. Jedoch erhöht sich dadurch der Stromverbrauch im Standby-Modus. -
Seite 19: Die Dab+ (Digital Radio)-Funktion
7 Die DAB+ (Digital Radio)-Funktion 7.1 Was ist DAB+ DAB+ ist ein digitales Format, durch welches Sie kristallklaren Sound ohne Rauschen hören können. Anders als bei herkömmlichen Analogradiosendern werden bei DAB+ mehrere Sender auf derselben Frequenz ausgestrahlt. Weitere Infos erhalten z. B. unter www.dabplus.de oder www.dabplus.ch. -
Seite 20: Dab+ -Sender Auf Einem Speicherplatz Ablegen
7.2.3 DAB+ -Sender auf einem Speicherplatz ablegen Der Programm-Speicher kann bis zu 20 Stationen im DAB+ -Bereich speichern. > Wählen Sie zunächst den gewünschten Sender aus (siehe Punkt 7.2.2). > Um diesen Sender auf einem Speicherplatz abzulegen, halten Sie während der Wiedergabe die Taste PRESET gedrückt, bis [Favorit speichern] im Display erscheint. -
Seite 21: Manuell Einstellen
Die Markierung zeigt die Mindestsignalstärke. Sender, deren Signalstärke unterhalb der erforderlichen Mindestsignalstärke liegt, senden kein ausreichendes Signal. Richten Sie die Teleskopantenne ggf. wie unter Punkt 4.3.1 beschrieben aus. 7.2.7 Manuell einstellen Dieser Menüpunkt dient der Überprüfung der Empfangskanäle und kann zur Ausrichtung der Antenne dienen. -
Seite 22: Senderreihenfolge
7.2.10 Senderreihenfolge Die Senderreihenfolge kann folgendermaßen angepasst werden. > Drücken Sie die Taste MENU und wählen Sie mit den Tasten / den Eintrag > [Senderreihenfolge] und drücken Sie die Taste OK. > Mit den Tasten / kann nun Alphanumerisch oder Anbieter gewählt werden. -
Seite 23: Suchlauf-Einstellung
Das gedrückt Halten einer Taste startet ebenfalls den Sendersuchlauf. 8.5 Suchlauf-Einstellung In diesem Menüpunkt kann die Empfindlichkeit des Suchlaufs eingestellt werden. > Drücken Sie die Taste MENU und wählen Sie den Eintrag [Suchlauf- Einstellungen]. > Wählen Sie aus, ob der Suchlauf nur bei starken Sendern [Nur kräftige Sender] >... -
Seite 24: Überschreiben/Löschen Einer Programmplatz-Speicherung
Speicherplatz ab. Beim Aufruf der Werkseinstellungen werden alle Speicherplätze gelöscht. 9 Internetradio Das DIGITRADIO 371 IR ist mit einem Internet-Radio Empfänger ausgestattet. Um Internet-Radio Stationen/Sender empfangen zu können, benötigen Sie eine Internetverbindung über einen WLAN-Router zu einem Drahtlosnetzwerk. >... -
Seite 25: Zuletzt Gehört
11 Bluetooth Im Bluetooth-Modus können Sie Musik von einem verbundenen Smartphone oder Tablet über die Lautsprecher des DIGITRADIO 371 IR wiedergeben. Hierzu müssen zuerst beide Geräte miteinander „gekoppelt“ werden. Das Kabellose-Ladepad oder die USB-Buchse am DIGITRADIO 371 IR kann zum Aufladen oder als Stromversorgung externer Geräte genutzt werden. -
Seite 26: Bluetooth-Betrieb Einschalten
Verbindung automatisch hergestellt. Je nach verbundenem Gerät, startet die Musikwiedergabe eventuell automatisch. 11.2 Externes Gerät koppeln Um ein externes Gerät, z. B. ein Smartphone oder Tablet mit dem DIGITRADIO 371 IR zu koppeln, gehen Sie folgendermaßen vor: >... -
Seite 27: Koppelung Aufheben
Ihrem USB-Medium. Achten Sie daher auf die Angaben im Display. Wenn kein Speichermedium angeschlossen ist oder nicht gelesen werden kann, erscheint die Anzeige [kein USB Gerät] im Display. Wenn keine Wiedergabe erfolgt, schaltet das DIGITRADIO 371 IR nach 15 Minuten in Standby. 12.1 USB Wiedergabe steuern >... -
Seite 28: Titel Einstellen
Die Steuerung und Wiedergabe erfolgt am externen Gerät. Stellen Sie die Lautstärke nicht zu leise ein, um Störgeräusche zu vermeiden. Das Kabellose-Ladepad oder die USB-Buchse am DIGITRADIO 371 IR kann zum Aufladen oder als Stromversorgung externer Geräte genutzt werden. Der... -
Seite 29: Weitere Funktionen
Eintrag [Hauptmenü] > [Sleep]. > Drücken Sie die Taste OK. > Wählen Sie mit / einen Zeitraum, nach dem das DIGITRADIO 371 IR ausschalten soll. Sie haben die Wahl zwischen Aus, 15, 30, 45 und 60 Minuten. >... -
Seite 30: Wecker Nach Alarm Ausschalten
diese ebenfalls mit der Taste OK. Wurde unter Wecker > [Einmal] gewählt, müssen Sie neben der Uhrzeit auch das Datum eingeben. Quelle > Anschließend erfolgt die Eingabe der Quelle. Es stehen SUMMER, Internetradio, DAB oder FM zur Verfügung. Drücken Sie die Taste OK zum Übernehmen der Einstellung. -
Seite 31: Systemeinstellungen
15 Systemeinstellungen Alle unter diesem Punkt erläuterten Einstellungen gelten für alle Quellen gleichermaßen. > Öffnen Sie das MENU und wählen Sie mit den Tasten / > [Systemeinstellungen]. Drücken Sie die Taste OK, um die Systemeinstellungen zu öffnen. 15.1 Equalizer Mit dem Equalizer können Sie den Ton Ihren Wünschen entsprechend anpassen. -
Seite 32: Konfiguration Per Wps-Funktion
> Wählen Sie anschließend Ihr WLAN-Netz aus. Nun können Sie wählen, ob Sie die WPS-Funktion nutzen oder Ihr WLAN- Passwort manuell eingeben möchten. > Wenn Sie die WPS-Funktion nutzen möchten, starten Sie diese zunächst an Ihrem Router gemäß dessen Bedienungsanleitung und wählen Sie anschließend im Netzwerkassistenten [Taste drücken] aus. -
Seite 33: Manuelle Konfiguration
Netzwerkeinstellungen anzeigen zu lassen. 15.3.3 TechniSat Connect PIN Sie können das DIGITRADIO 371 IR mit der TechniSat CONNECT App steuern. Hierzu muss in der App die PIN des DIGITRADIO 371 IR eingetragen werden. Die PIN können Sie hier wie folgt ändern. >... -
Seite 34: Wlan-Verbindung In Standby
(NEIN). Beachten Sie, für den uneingeschränkten und reibungslosen Betrieb und Bedienung per TechniSat CONNECT-App, muss diese Funktion eingeschaltet bleiben. Die TechniSat CONNECT-App kann in den App-Stores Ihres Smartphones heruntergeladen werden. 15.4 Uhrzeit- und Datumseinstellungen 15.4.1 Zeit/Datum manuell einstellen Je nach Einstellung der Zeitaktualisierung (Punkt 15.4.2), müssen Sie Uhrzeit und das Datum manuell einstellen. -
Seite 35: Uhrzeitformat Einstellen
> Drücken Sie zum Speichern die Taste OK. 15.5 Auto-Standby Das DIGITRADIO 371 IR kann nach einer festgelegten Zeit, in der es nicht bedient wurde, automatisch in den Standby-Modus wechseln. > Drücken Sie die Taste MENU und wählen Sie mit den Tasten / den Eintrag [Systemeinstellungen] >... -
Seite 36: Werkseinstellung
Eintrag [Systemeinstellungen] > [Software-Update] und drücken Sie OK. Auto-Update > Aktivieren Sie diese Funktion, damit das DIGITRADIO 371 IR automatisch im Betrieb nach neuen Softwareversionen sucht. Wird eine neue Software gefunden, erhalten Sie einen Hinweis auf dem Display. Beachten Sie die Hinweise auf dem Bildschirm und schalten Sie das Gerät während dem... -
Seite 37: Software-Version
15.10 Software-Version Unter Info können Sie die aktuell installierte SW-Version abfragen. > Drücken Sie die Taste MENU und wählen Sie mit den Tasten / den Eintrag [Systemeinstellungen] > [Info] und drücken Sie OK. > Es wird die aktuelle SW-Version angezeigt. 15.11 Datenschutz Unter diesem Punkt finden Sie Datenschutzinformationen. -
Seite 38: Fehler Beseitigen
Das Display nur mit einem weichen Baumwolltuch reinigen. Baumwolltuch gegebenenfalls mit geringen Mengen nicht-alkalischer, verdünnter Seifenlauge auf Wasser- oder Alkoholbasis verwenden. Mit dem Baumwolltuch sanft über die Oberfläche reiben. 17 Fehler beseitigen Wenn das Gerät nicht wie vorgesehen funktioniert, überprüfen Sie es anhand der folgenden Tabelle. -
Seite 39: Technische Daten / Herstellerhinweise
18 Technische Daten / Herstellerhinweise Technische Änderungen und Irrtümer vorbehalten. Empfangswege DAB/DAB+, Internetradio, FM, Bluetooth, AUX, USB, Stromversorgung AC Input: 100-240 V, 50/60 Hz DC output (USB-Buchse): 5 V, 1 A Wireless Ladepad (nach QI-Standard): max. 10 W Frequenzen UKW: 87,5 - 108 MHz DAB/DAB+: 174 - 240 MHz Bluetooth: 2,402 - 2,480 GHz Sendeleistung: 4,79 dBm EIRP... - Seite 40 170222OR(TV)V2...
