Betriebsanleitung RZ3/4

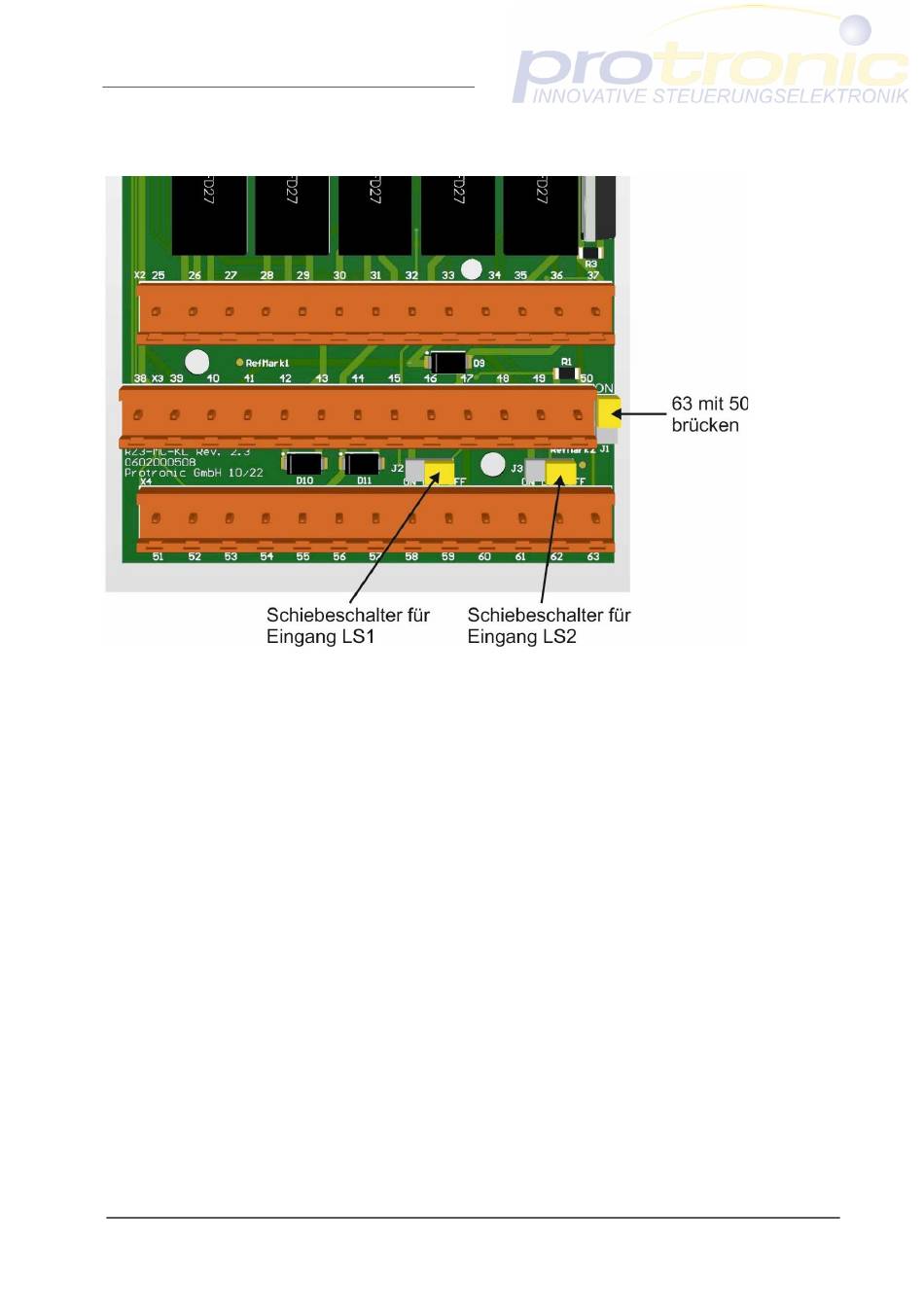

8.8. Funktion der Schiebejumper für die Lichtschranken 1 und 2
Die beiden Lichtschranken werden permanent auf Drahtbruch und Kurzschluss gegen +24V
überwacht. Ist keine Lichtschranke an den Eingang angeschlossen würde die Überwachung einen
Fehler melden. Um das zu vermeiden kann mit Hilfe der beiden Schiebejumper der betreffende
Eingang deaktiviert werden. Befindet sich der Schiebe-jumper in der rechten Position OFF (wie im Bild
dargestellt) ist der zugehörige Eingang aktiviert und eine angeschlossene Lichtschranke aktiv. In der
linken Position ON ist der betreffende Eingang deaktiviert und keine Lichtschranke aktiv. Der
Schiebejumper auf der rechten Seite der Platine brückt die Klemmen 50 und 63 wenn sich dieser in
der oberen Stellung ON befindet (wie im Bild dargestellt). In der unteren Stellung OFF ist die
Verbindung zwischen Klemme 50 und 63 aufgehoben, für den Einsatz mit Kontaktleistenauswerter.
Bei Einsatz einer Kontaktleiste muss der Schiebeschalter für den Eingang LS2 immer in der rechten
Position OFF stehen. Die Schiebejumper sind nach dem Aufstecken der Klemmenoberteile vor
versehentlichem Verstellen geschützt und nicht sichtbar. Die Stellung der Schiebejumper sind im
Schaltplan zu vermerken.
