Betriebsanleitung RZ3/4
7.5. Anzeigefeld Rauchschutzzentrale für Förderanlagenabschluss
1
4
5
2
3

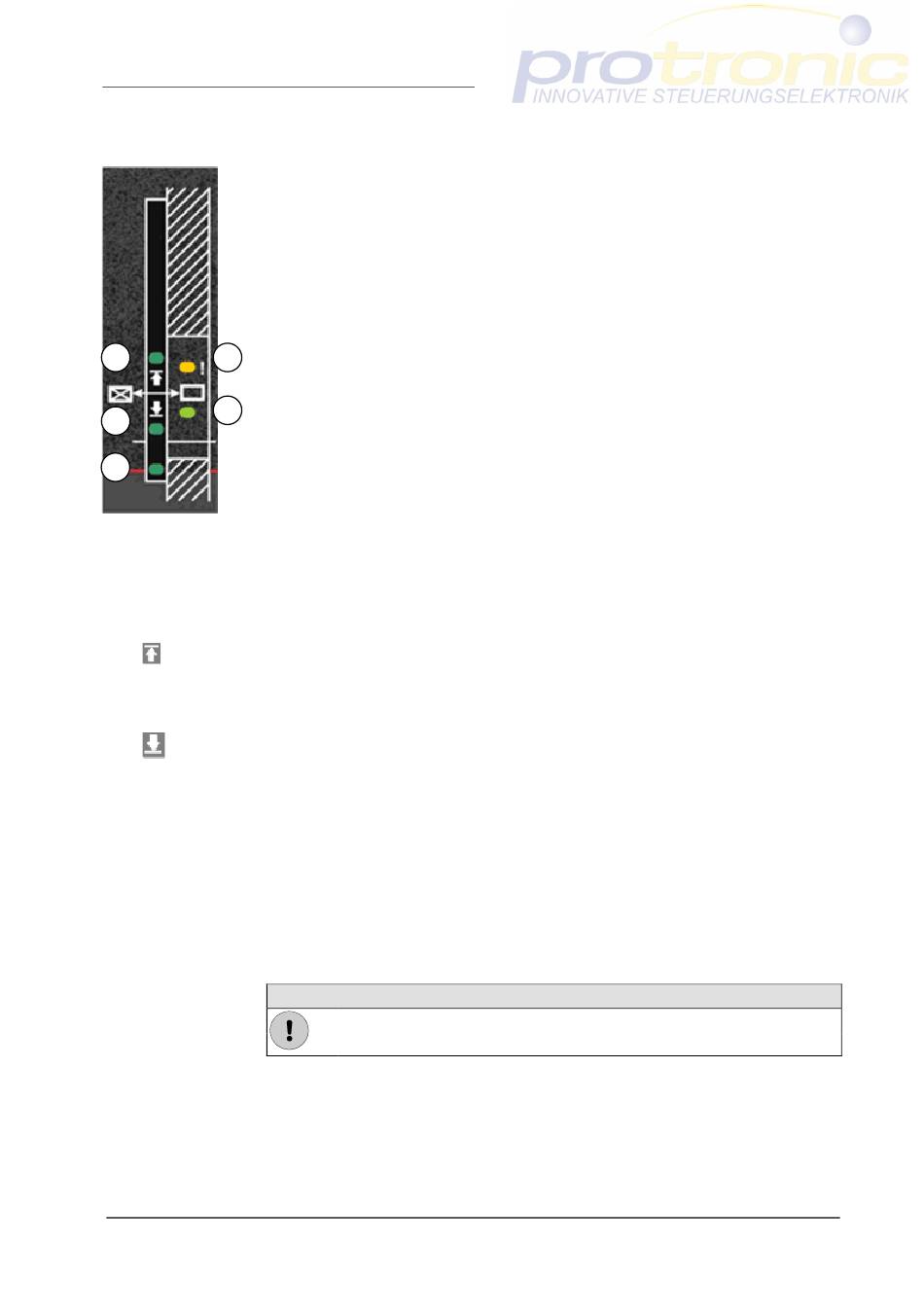

Abbildung 4 - Rauchschutzzentrale
Das Anzeigefeld „Rauchschutzzentrale für Förderanlagenabschluss enthält folgende optische
Signale (LED):
Geöffnet (1)
LED „
" zeigt an, dass das bewegliche Abschottungselement geöffnet und das zugehörige
Bedienelement entsprechend aktiviert ist.
Geschlossen (2)
LED „
" zeigt an, dass das bewegliche Abschottungselement geschlossen und das zugehörige
Bedienelement aktiviert ist.
Abräumer Grundstellung (3)
LED zeigt an, dass sich der Abräumarm (wenn eine Abräumung des Fördersystems installiert ist) in
Grundstellung befindet.
Schließbereich Störung (4)
LED „!" zeigt an, dass die Schließbereich der Abschottung länger als 120s belegt ist, ein Kurzschluss
gegen +24V besteht oder die Überwachung der Lichtschranke gestört ist.
HINWEIS
Schließbereich Frei (5)
LED zeigt an, dass der Schließbereich der Abschottung frei ist z.B. bei einer Überwachung durch
Lichtschranke.
Seite 16 von 30
Bei Nichtbenutzung der Lichtschrankeneingänge müsse diese mit
dem betreffenden Schiebeschalter überbrückt werden.
Grimmaische Str. 92; D-04828 Bennewitz OT Pausitz
Protronic Innovative Steuerungselektronik GmbH
