Betriebsanleitung RZ3/4
1
2

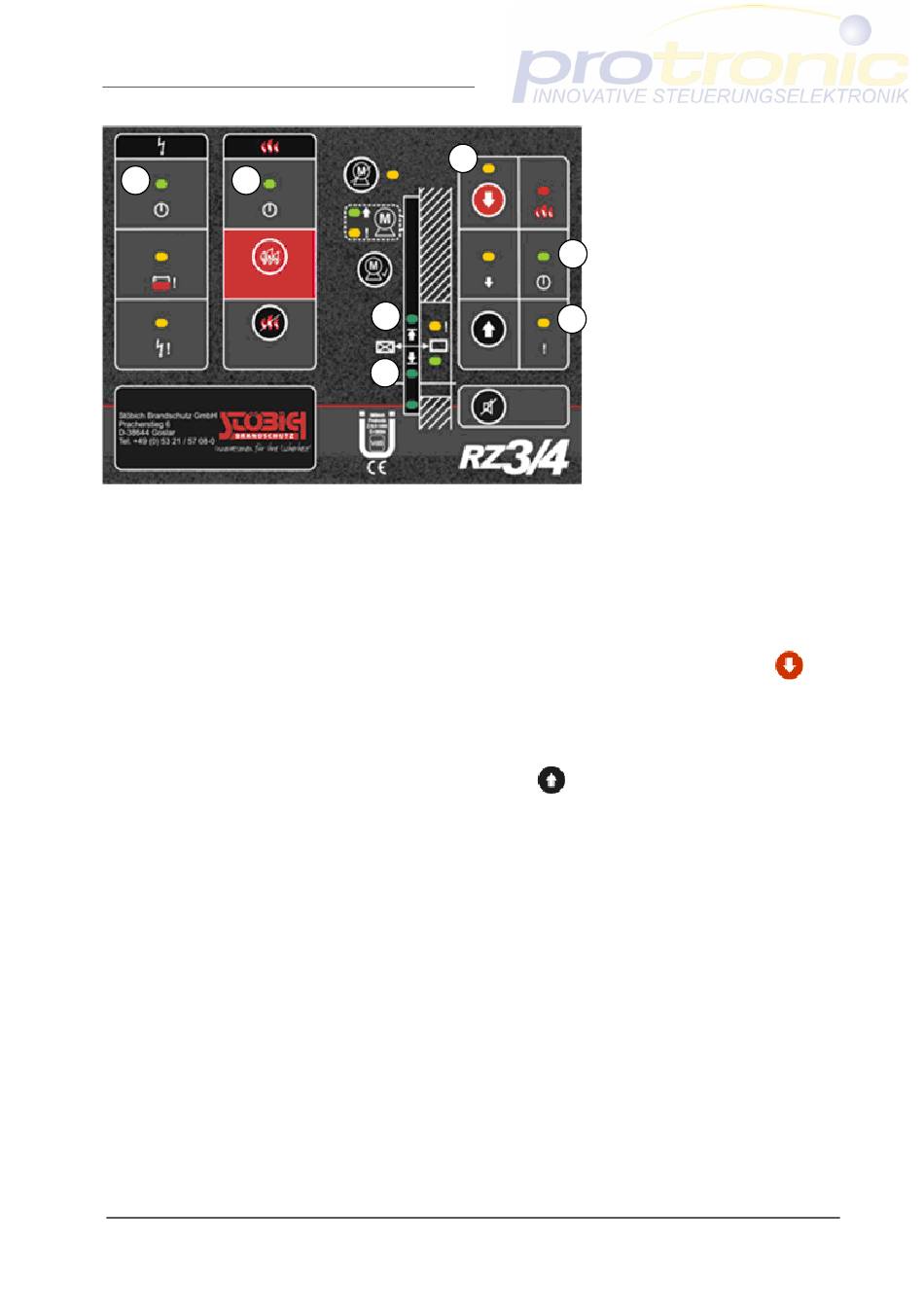

Abbildung 8 - Öffnen des FAA
8.4. Manuelles Schließen des FAAs
Vor Schließen des Abschlusses leuchten die LED 1,2,3 und 5 (wenn keine Störung vorliegt). Abb. 8
Tor manuell schließen:
Drücken Sie zum Schließen des FAAs an der Auslösevorrichtung der Steuerung den Taster (4)
Der Schließprozess des FAAs wird ausgelöst.
Rücksetzen des Schließbefehls:
Damit der FAA wieder geöffnet werden kann, muss die Taste
Zu beachtende Signale
Der Schließprozess ist beendet, wenn das Tor seine Endposition „Geschlossen" erreicht hat. LED (3)
„geöffnet" erlischt, wenn der Abschluss die Position „geöffnet" verlässt und die LED (7) „geschlossen"
leuchtet, wenn ein optionaler Endschalter für die Position geschlossen installiert ist und erreicht wird.
8.5. Motorisches Öffnen des FAAs
Vor Schließen des Abschlusses leuchten die LED 1,2,3 und 5 (wenn keine Störung vorliegt). Abb. 8
Tor motorisch öffnen:
Zum motorischen Öffnen wird der Eingang an der Klemmleiste X1:68/69 auf der Platine MC-MABM
geschlossen. Ein Öffnen ist nur möglich, wenn kein Signal zum Schließen bzw. kein Brandalarm
anliegen.
Die LED-Motor ein leuchtet während des Öffnens.
Seite 21 von 30
4
3
7
Protronic Innovative Steuerungselektronik GmbH
Grimmaische Str. 92; D-04828 Bennewitz OT Pausitz
5
6
betätigt werden.
.
