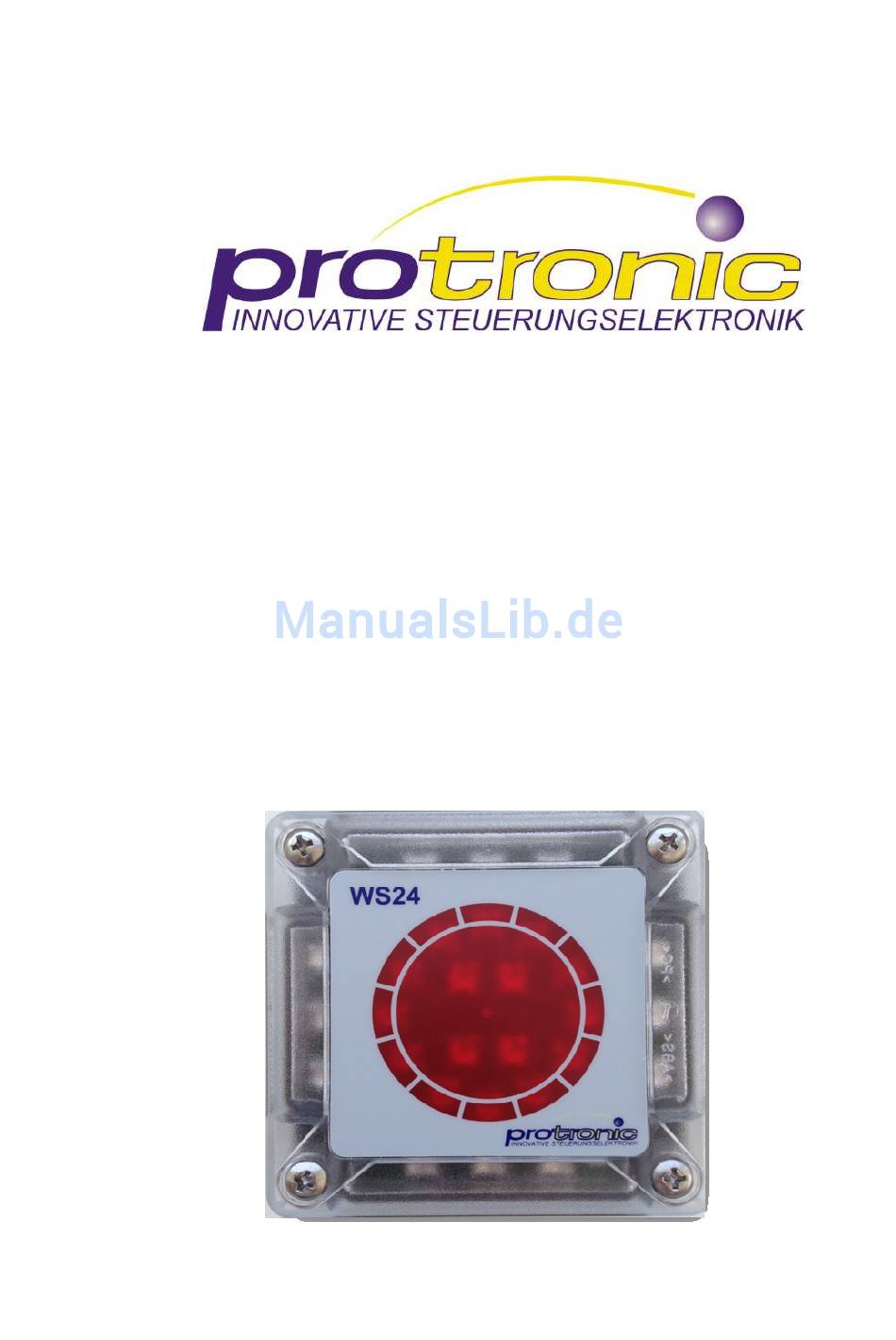

- Seite 1 Bedienungsanleitung für Warnsignalgeber Typ WS24...
-
Seite 2: Inhaltsverzeichnis
Inhalt Änderungsübersicht ..................... 3 Warnsignalgeber WS24 ..................4 2. 1 Übersicht Klemmen und Bedienelemente des Warnsignalgebers WS24 ..4 Funktionsbeschreibung ..................6 Warnsignalgeber WS24 Varianten und Funktionen ........ 6 Warnsignalgeber WS24 Inbetriebnahme ..........6 4. Technische Daten ....................8 5. Notizen und Bemerkungen ................... 9... -
Seite 3: Änderungsübersicht
Änderungsübersicht Änderungsübersicht Version Datum Name Bemerkung / Grund der Änderung Rev.1.0 08.05.2012 Herrmann Ersterstellung Rev.1.1 17.08.2015 Herrmann Anschaltbeispiel eingefügt... -
Seite 4: Warnsignalgeber Ws24

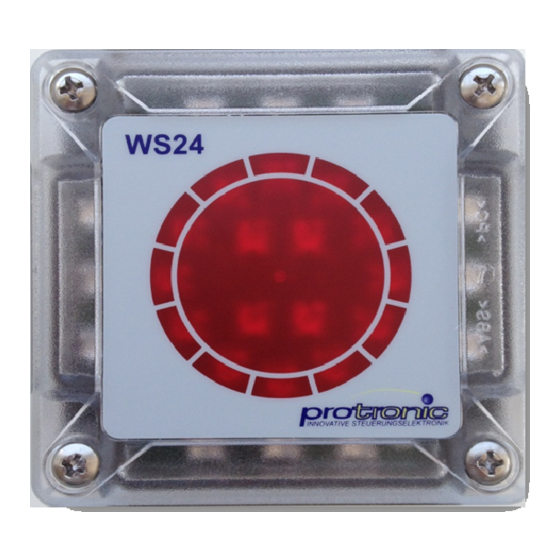

Detaillierte Informationen über den Anschluss des WS24 Warnsignalgebers finden Sie in den Schaltplänen (siehe mitgelieferte Unterlagen). 2. 1 Übersicht Klemmen und Bedienelemente des Warnsignalgebers WS24 Der WS24 enthält folgende Klemmen und Bedienelemente: 1. Potentiometer zur Einstellung der Blinkfrequenz [2Hz bei Linksanschlag bis 0,5Hz kurz vor dem Rechtsanschlag und Dauerleuchten bei Rechtsanschlag] 2. - Seite 5 Warnsignalgeber WS24 Der WS24 enthält folgende Klemmen und Bedienelemente (Fortsetzung): 4. Anschlussklemme für 24V. Bei angelegter Spannung zwischen 16V und 28V, beginnt das Gerät zu arbeiten. Polung beachten, das Gerät ist gegen Falschpolung, Überstrom und Überspannung (max. 60V) abgesichert. Die Klemmen können Adern mit maximal 1,5mm²...
-
Seite 6: Funktionsbeschreibung
Blinken/Blitzen. Warnsignalgeber WS24 Inbetriebnahme Der WS24 kann seitlich an eine Wand oder an eine Decke montiert werden. Das Gerät sollte in unmittelbarer Nähe der Schließeinrichtung angebracht werden, um für die Signalisierung einen direkten Bezug herzustellen. Der elektrische Anschluss erfolgt über eine 2-Draht Leitung mit maximalem Querschnitt von 1,5mm²... - Seite 7 Funktionsbeschreibung Hupe sollte diese nach unten zeigen. Die Version mit externer Hupe ist nicht für Nassbereiche (Einsatz von Hochdruckreinigungsgeräten usw.) verwendbar, dafür ist die Variante mit interner Hupe zu verwenden. Bedienungsanleitung Warnsignalgeber WS24 Seite 7...
-
Seite 8: Technische Daten
IP65 oder IP54 je nach Variante Gehäuse Material: ABS / Deckel Polycarbonat transparent Gehäuse Farbe: grau ähnlich 7035, Deckel: Polycarbonat, transparent Gehäuse Maße: B x L x T ca. 84 mm x 82 mm x 55 mm Bedienungsanleitung Warnsignalgeber WS24 Seite 8... -
Seite 9: Notizen Und Bemerkungen
Notizen und Bemerkungen 5. Notizen und Bemerkungen Bedienungsanleitung Warnsignalgeber WS24 Seite 9...
