Protronic RZ3 Betriebsanleitung
Verwandte Anleitungen für Protronic RZ3
Inhaltszusammenfassung für Protronic RZ3

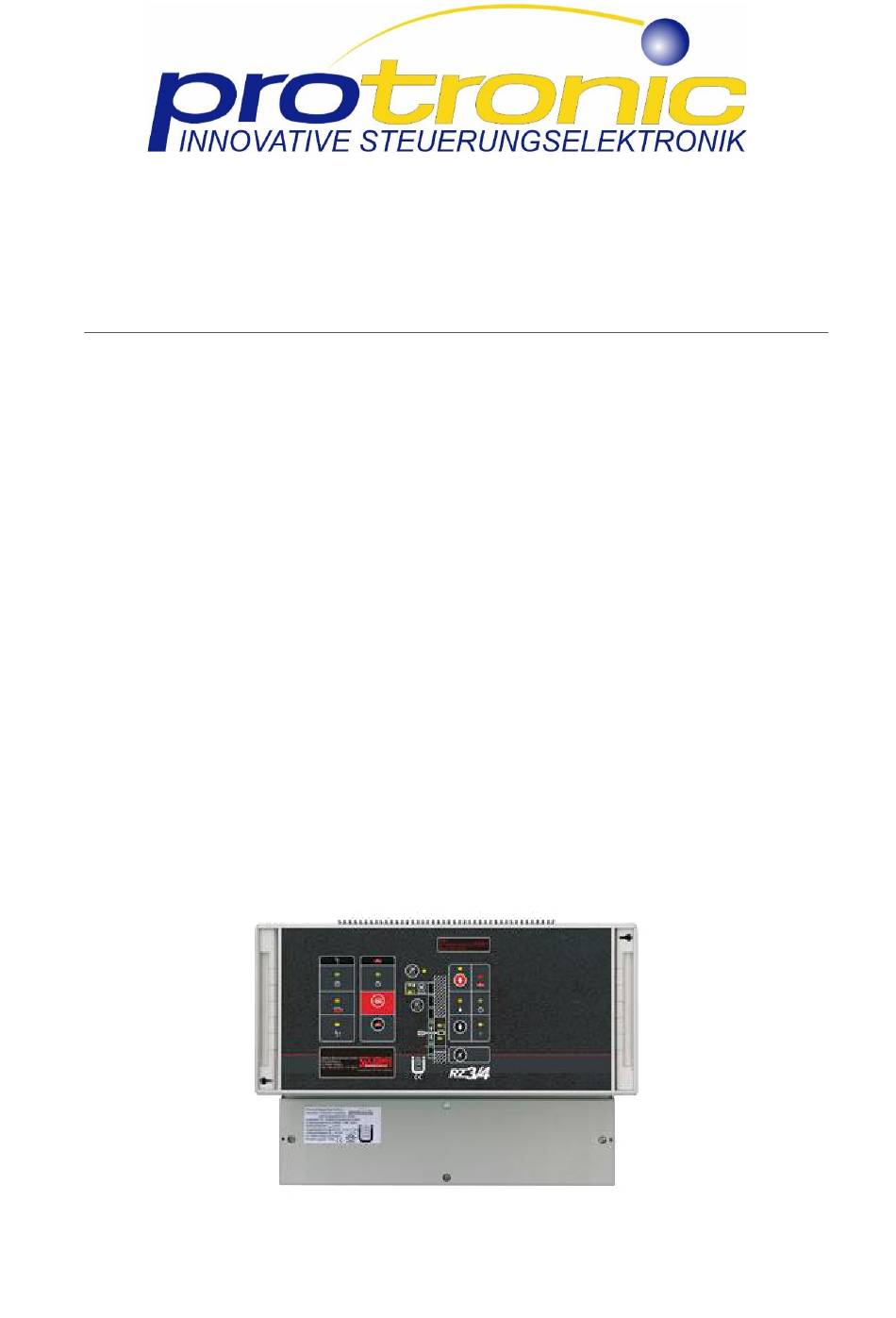

- Seite 1 Protronic Innovative info@protronic-gmbh.de Steuerungselektronik GmbH Tel.: 034383 63 15-0 Grimmaische Straße 92 Fax: 034383 63 15-50 04828 Bennewitz OT Pausitz www.protronic-gmbh.de Betriebsanleitung Feststellanlagensteuerung RZ3 / RZ4 manuell, motorisch...
- Seite 2 Betriebsanleitung RZ3/4 Bedienungsanleitung RZ3 RZ4 Version 06-DE Protronic Innovative Steuerungselektronik GmbH Grimmaische Str. 92 04828 Bennewitz Tel. +49 34383 6315-0 Fax +49 34383 6315-50 www.protronic-gmbh.de Seite 2 von 30 Protronic Innovative Steuerungselektronik GmbH Grimmaische Str. 92; D-04828 Bennewitz OT Pausitz...
-
Seite 3: Inhaltsverzeichnis
8.7. Funktion der DIL-Schalter ........................24 8.8. Funktion der Schiebejumper für die Lichtschranken 1 und 2 ..............26 Übersicht Bedienfolie RZ3/4 - mit Motor ..................27 10. Übersicht Bedienfolie RZ3/4 - ohne Motor .................. 28 11. Montage und Installation ......................29 12. Begriffsklärung ..........................29... -
Seite 4: Über Diese Anleitung
Betriebsanleitung RZ3/4 Über diese Anleitung Die Feststellanlage Steuerung RZ3 / RZ4 wird nachfolgend auch als System oder Anlage bezeichnet. Diese Betriebsanleitung gilt als Bestandteil des Produkts und muss so aufbewahrt werden, dass ein schneller Zugriff jederzeit möglich ist. Sicherheit Das Personal muss die Betriebsanleitung vor Beginn aller Arbeiten gelesen und verstanden haben. -
Seite 5: Allgemeines
Verschleißteile sind hiervon ausgeschlossen. Sicherheit 4.1. Bestimmungsgemäße Verwendung Die Feststellanlagensteuerung RZ3 / RZ4 sind ausschließlich im Innenbereich für den Betrieb von Förderanlagenabschlüssen (in Ausnahmefällen für automatische Rauchschürzen, Brandschutztüren und Tore und flexible Feuerschutzvorhänge) bestimmt. Siehe auch allgemeine bauaufsichtliche Zulassung Nr. Z-6.5-1484. -
Seite 6: Nicht Zugelassenes Personal (Unbefugte)
Servicepartner verständigt werden, um die beschädigten Teile zu ersetzen. Andernfalls ist die sichere Funktion der Anlage im Brandfall nicht gewährleistet, woraus schwere Verletzungen bis hin zum Tod entstehen können. Seite 6 von 30 Protronic Innovative Steuerungselektronik GmbH Grimmaische Str. 92; D-04828 Bennewitz OT Pausitz... -
Seite 7: Verantwortung Des Betreibers
▪ über eine entsprechende Ausbildung verfügen ▪ stets Zugriff auf die für ihn relevanten Teile der Betriebsanleitung haben ▪ Geltende Gesetze, Normen und Vorschriften einhalten Seite 7 von 30 Protronic Innovative Steuerungselektronik GmbH Grimmaische Str. 92; D-04828 Bennewitz OT Pausitz... -
Seite 8: Schutz- Und Sicherheitseinrichtungen
- Öffnen von Steuerungsgehäusen nur durch Fachpersonal - Vor Öffnen des Steuerungsgehäuses Spannungsfrei schalten und gegen Wiedereinschalten sichern - Feuchtigkeit von elektrischen Teilen fernhalten. Seite 8 von 30 Protronic Innovative Steuerungselektronik GmbH Grimmaische Str. 92; D-04828 Bennewitz OT Pausitz... -
Seite 9: Nach Dem Brandfall
Fehlfunktionen oder Totalausfall der Anlage zur Folge haben. HINWEIS Durch die Verwendung nicht zugelassener Ersatzteile erlischt die Herstellergarantie. Beziehen Sie die Ersatzteile über den Hersteller (siehe 5.4.) bzw. Kundenservice. Seite 9 von 30 Protronic Innovative Steuerungselektronik GmbH Grimmaische Str. 92; D-04828 Bennewitz OT Pausitz... -
Seite 10: Kennzeichnung Des Produkts
Betriebsanleitung RZ3/4 Kennzeichnung des Produkts 5.1. Produkt- und Typbezeichnung Produktbezeichnung (je nach Ausführung): ▪ Feststellanlage Steuerung RZ3 (manuell / motorisch) ▪ Feststellanlage Steuerung RZ4 (manuell / motorisch) 5.2. Kennzeichnung am Produkt Auf dem Deckel des Klemmenkastens befinden sich folgende Bezeichnungen: ▪... -
Seite 11: Name Und Adresse Des Herstellers
(bei Erreichen dieses Schwellwertes -Netzwiederkehr- wird automatisch von Batteriebetrieb auf Netzbetrieb umgeschaltet) ▪ Batteriestörung UBat < 24 V (Falls Jumper J1 auf der RZ3-MC-KL auf ON steht erfolgt eine Auslösung) ▪ Tiefentladeschutz UBat < 21,8 V Ladecharakteristik in Abhängigkeit von der Temperatur Gehäuse... -
Seite 12: Konformitätserklärung
Betriebsanleitung RZ3/4 Konformitätserklärung Seite 12 von 30 Protronic Innovative Steuerungselektronik GmbH Grimmaische Str. 92; D-04828 Bennewitz OT Pausitz... -
Seite 13: Allgemeine Funktionsbeschreibung
▪ Auslösevorrichtung (3) ▪ Hupe Rücksetzen (4) ▪ Motor (5) Abbildung 1 - Anzeige- und Bedienelemente der Feststellanlage (Steuerung) Typ RZ3 7.2. Anzeigefeld Energieversorgung ü Abbildung 2 - Energieversorgung Seite 13 von 30 Protronic Innovative Steuerungselektronik GmbH Grimmaische Str. 92; D-04828 Bennewitz OT Pausitz... -
Seite 14: Funktionen
2 Jahren. Die Batterie ist gegen Tiefentladung geschützt. Bei Unterschreitung der Batteriespannung von ca. 21,8V wird die Steuerung aus geschalten. Die Ladung erfolgt mit einer über Umgebungstemperatur geregelten Ladekurve. Seite 14 von 30 Protronic Innovative Steuerungselektronik GmbH Grimmaische Str. 92; D-04828 Bennewitz OT Pausitz... -
Seite 15: Anzeige- Und Bedienfeld Rauchzentrale
Betrieb (1) nicht, die rote LED im Bedienfeld Auslösevorrichtung Auslösung leuchtet und der Kontakt Brandalarm (X1:6/7/8) schaltet nicht. Diese Funktion dient der Verknüpfung mehrerer RZ3. Die Rückstellung des Brandalarms erfolgt in dem Fall an der durch Brandmeldeschleife ausgelösten Steuerung. An dieser leuchtet das optische Signal Betrieb (1) nicht! -
Seite 16: Anzeigefeld Rauchschutzzentrale Für Förderanlagenabschluss
Bei Nichtbenutzung der Lichtschrankeneingänge müsse diese mit dem betreffenden Schiebeschalter überbrückt werden. Schließbereich Frei (5) LED zeigt an, dass der Schließbereich der Abschottung frei ist z.B. bei einer Überwachung durch Lichtschranke. Seite 16 von 30 Protronic Innovative Steuerungselektronik GmbH Grimmaische Str. 92; D-04828 Bennewitz OT Pausitz... -
Seite 17: Anzeige- Und Bedienfeld Auslösevorrichtung
LED „!“ –Störung zeigt generellen Fehler der CPU an. 7.7. Hupe Rücksetzen WARNUNG Brandalarm, elektrische Störung / Lebensgefahr Bei akustischem Warnsignal durch die Hupe nicht weiterarbeiten. Arbeiten einstellen / Fluchtwege nutzen Seite 17 von 30 Protronic Innovative Steuerungselektronik GmbH Grimmaische Str. 92; D-04828 Bennewitz OT Pausitz... -
Seite 18: Anzeige- Und Bedienfeld Motor
Neuwertalarm. Eine neu auftretende Störung schaltet die Hupe wieder ein. Die optische Anzeige der Störung bleibt bis zur Beseitigung der Störung erhalten. 7.8. Anzeige- und Bedienfeld Motor (RZ3, RZ4 motorisch) Das Anzeige- und Bedienfeld „Motor“ enthält folgende optische Signale (LED) und Taster: Abbildung 7 - Motorbedienfeld... -
Seite 19: Funktionsvariante Personenschutz
Die Omnicompact Funktionsvariante wird für die Förderanlagenabschlüsse und Feuerschutzabschlüsse vom Typ Omnicompact eingesetzt. Die Funktionsweise unterscheidet sich nur unwesentlich von der Funktionsweise der Standard RZ3 / RZ4. Es existiert ein Eingang für externes Schließen. Der zweite Eingang wird für eine optionale Kontaktleiste zur Überwachung des Schließbereiches genutzt. -
Seite 20: Zu Beachtende Signale
LED der Feststellanlage Die Anzeige- und Bedienfelder der Feststellanlagen (Steuerung) enthalten LED zur Anzeige von Betriebszuständen des FAAs. Die Bedeutung der jeweiligen Anzeigeelemente ist im Kapitel 7 „Feststellanlage (Steuerung RZ3)" beschrieben. 8.3. Manuelles Öffnen des FAAs Wurde das Tor manuell durch Betätigen des Tasters geschlossen, leuchten die LED 4. -
Seite 21: Manuelles Schließen Des Faas
Zum motorischen Öffnen wird der Eingang an der Klemmleiste X1:68/69 auf der Platine MC-MABM geschlossen. Ein Öffnen ist nur möglich, wenn kein Signal zum Schließen bzw. kein Brandalarm anliegen. Die LED-Motor ein leuchtet während des Öffnens. Seite 21 von 30 Protronic Innovative Steuerungselektronik GmbH Grimmaische Str. 92; D-04828 Bennewitz OT Pausitz... -
Seite 22: Funktion Der Relais
Schließen oder Fernschließen Funktion für -wenn Schließbereich frei: nach Tv + Lichtschrankensysteme und Abräumsysteme - wenn Schließbereich nicht frei: nach gleich (DIL2) Zwang + 3s Seite 22 von 30 Protronic Innovative Steuerungselektronik GmbH Grimmaische Str. 92; D-04828 Bennewitz OT Pausitz... - Seite 23 Tv oder wenn ES "Offen" oder wenn ES "Abräumer" nicht betätigt wenn Schließbereich nicht frei > nach Zwang oder wenn ES "Offen" oder wenn ES "Abräumer" nicht betätigt Seite 23 von 30 Protronic Innovative Steuerungselektronik GmbH Grimmaische Str. 92; D-04828 Bennewitz OT Pausitz...
-
Seite 24: Funktion Der Dil-Schalter
Die Sicherheitsverriegelung mit der Förderanlage (K3) wird erst wieder freigegeben / ein geschalten, wenn kein Schließbefehl bzw. Auslösung mehr vorliegt und der Abschluss geöffnet ist. Seite 24 von 30 Protronic Innovative Steuerungselektronik GmbH Grimmaische Str. 92; D-04828 Bennewitz OT Pausitz... - Seite 25 1 (off) => 8,4 s => 16,8 s => 25,2 s Verzögert das Abfallen der Haltemagnete an K1 bzw. K3 nach Auslösung um die eingestellte Zeit. Seite 25 von 30 Protronic Innovative Steuerungselektronik GmbH Grimmaische Str. 92; D-04828 Bennewitz OT Pausitz...
-
Seite 26: Funktion Der Schiebejumper Für Die Lichtschranken 1 Und 2
Position OFF stehen. Die Schiebejumper sind nach dem Aufstecken der Klemmenoberteile vor versehentlichem Verstellen geschützt und nicht sichtbar. Die Stellung der Schiebejumper sind im Schaltplan zu vermerken. Seite 26 von 30 Protronic Innovative Steuerungselektronik GmbH Grimmaische Str. 92; D-04828 Bennewitz OT Pausitz... -
Seite 27: Übersicht Bedienfolie Rz3/4 - Mit Motor
Betriebsanleitung RZ3/4 Übersicht Bedienfolie RZ3/4 - mit Motor Seite 27 von 30 Protronic Innovative Steuerungselektronik GmbH Grimmaische Str. 92; D-04828 Bennewitz OT Pausitz... -
Seite 28: Übersicht Bedienfolie Rz3/4 - Ohne Motor
Betriebsanleitung RZ3/4 Übersicht Bedienfolie RZ3/4 - ohne Motor Seite 28 von 30 Protronic Innovative Steuerungselektronik GmbH Grimmaische Str. 92; D-04828 Bennewitz OT Pausitz... -
Seite 29: Montage Und Installation
Betriebsanleitung RZ3/4 Montage und Installation Die Montage der RZ3 bzw. RZ4 erfolgt als Wandmontage der Bopla Gehäuse oder als Schrankeinbau. Bei der Montage ist zu beachten, dass die Batterien mit Anschlussklemmen nach oben eingesetzt werden. Dies sichert die größtmögliche Lebensdauer der Batterien. Achtung die Lebensdauer der Batterie ist direkt von der Umgebungstemperatur abhängig und verringert sich drastisch bei höheren... - Seite 30 Verwendung eines Erzeugnisses, Anwendung eines Verfahrens oder einer Dienstleistung in einer Weise, die vom Lieferer nicht vorgesehen war, aber aus leicht vorhersehbaren, menschlichen Verhaltensweisen resultieren kann Seite 30 von 30 Protronic Innovative Steuerungselektronik GmbH Grimmaische Str. 92; D-04828 Bennewitz OT Pausitz...
