Funktionsbeschreibung WS-24-R
Rev1.1: 15.09.2021
2.2.
Funktionsbeschreibung
Die WS-24-R kann in 3 unterschiedlichen Schaltungsvarianten betrieben werden.
Schaltungsvariante 1: Dauerhafte Funktion der WS-24-R bei Auslösung.
Protronic Innovative Steuerungselektronik GmbH, Grimmaische Str. 92, D-04828 Bennewitz OT Pausitz

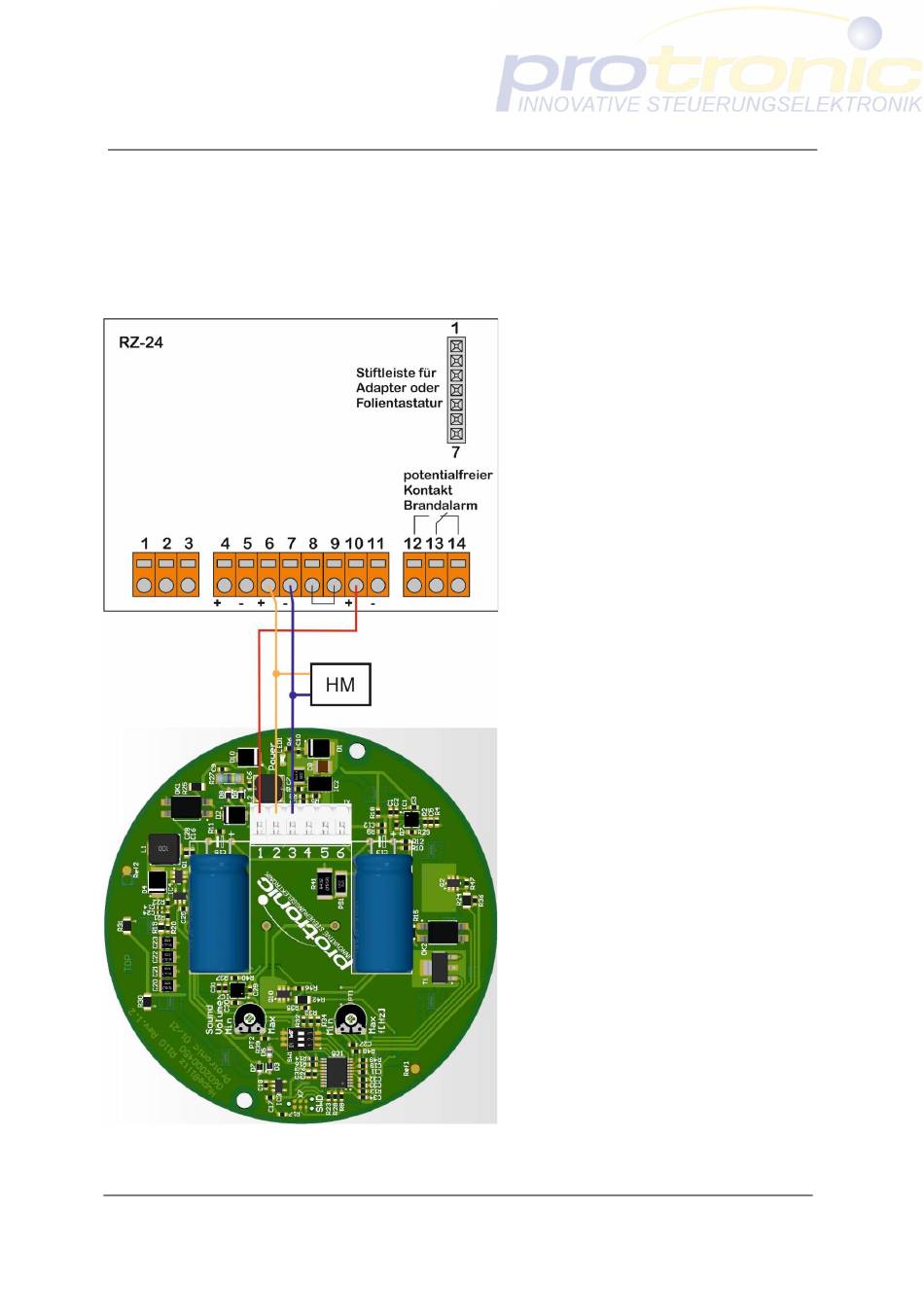

Die +24V Dauerspannung der RZ-24
(10) wird mit der Klemme 1 der WS-24-
R verschaltet. Der geschaltete Plus (6)
der RZ-24 (HM) wird an die Klemme 2
der Warnsignalleuchte angeschlossen.
GND wird von Klemme 7 (RZ-24) zu
Klemme 3 (WS-24-R) verbunden.
Die 24V Dauerspannung lädt den
internen Energiespeicher der WS-24-R
auf und versorgt die Warnleuchte in
Funktion dauerhaft mit Energie bei
abgeschaltetem Haltemagnetausgang
(Auslösung). Bei Ausfall der
Energieversorgung sichert der interne
Energiespeicher für mindestens 4
Minuten die Funktion.
