Betriebsanleitung RZ3/4

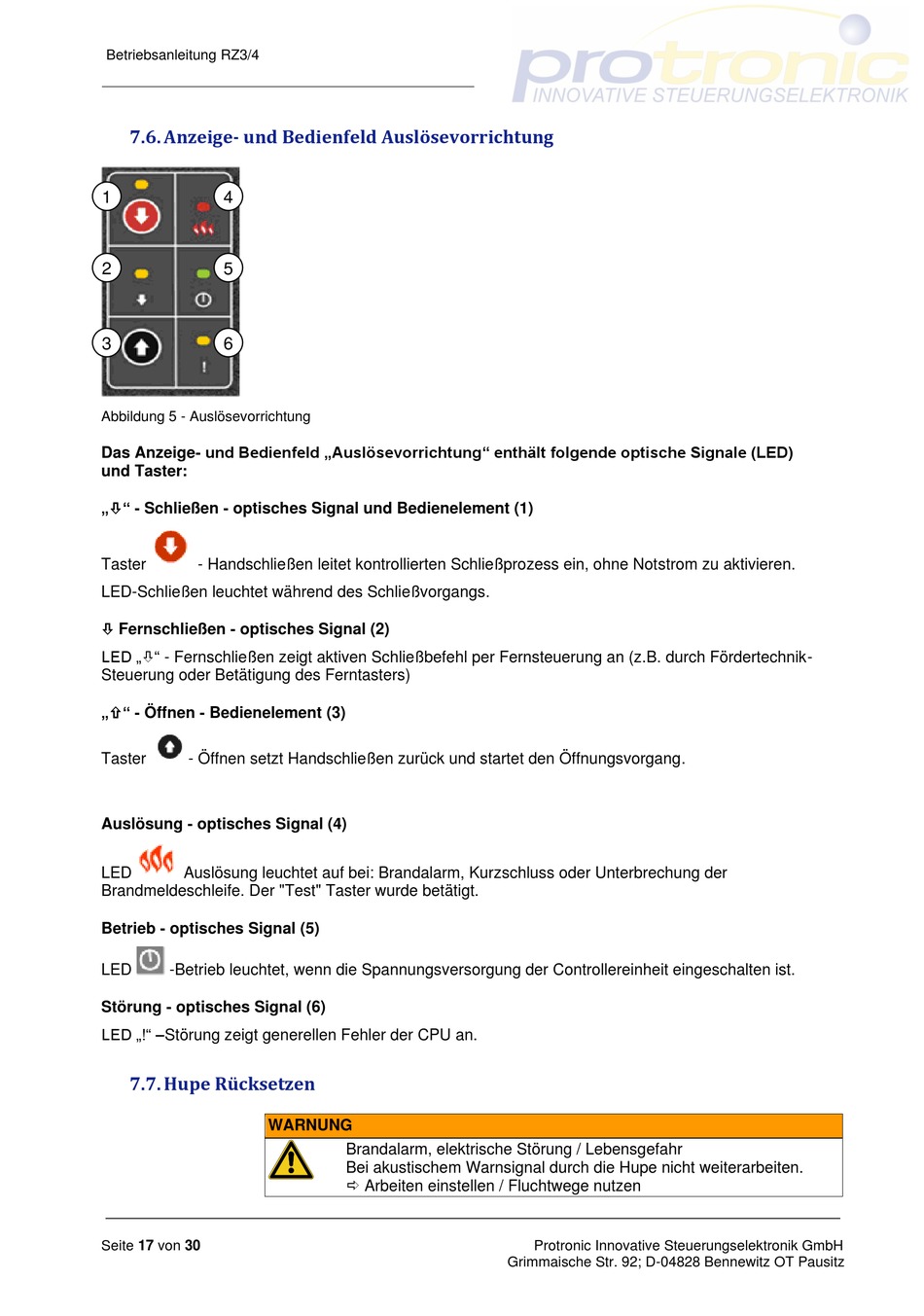

7.6. Anzeige- und Bedienfeld Auslösevorrichtung
1 4
2 5
3 6
Abbildung 5 - Auslösevorrichtung
Das Anzeige- und Bedienfeld „Auslösevorrichtung" enthält folgende optische Signale (LED)
und Taster:
„" - Schließen - optisches Signal und Bedienelement (1)
Taster - Handschließen leitet kontrollierten Schließprozess ein, ohne Notstrom zu aktivieren.
LED-Schließen leuchtet während des Schließvorgangs.
 Fernschließen - optisches Signal (2)
LED „" - Fernschließen zeigt aktiven Schließbefehl per Fernsteuerung an (z.B. durch Fördertechnik-
Steuerung oder Betätigung des Ferntasters)
„" - Öffnen - Bedienelement (3)
Taster - Öffnen setzt Handschließen zurück und startet den Öffnungsvorgang.
Auslösung - optisches Signal (4)
LED Auslösung leuchtet auf bei: Brandalarm, Kurzschluss oder Unterbrechung der
Brandmeldeschleife. Der "Test" Taster wurde betätigt.
Betrieb - optisches Signal (5)
LED -Betrieb leuchtet, wenn die Spannungsversorgung der Controllereinheit eingeschalten ist.
Störung - optisches Signal (6)
LED „!" –Störung zeigt generellen Fehler der CPU an.
7.7. Hupe Rücksetzen
WARNUNG
Seite 17 von 30
Brandalarm, elektrische Störung / Lebensgefahr
Bei akustischem Warnsignal durch die Hupe nicht weiterarbeiten.
 Arbeiten einstellen / Fluchtwege nutzen
