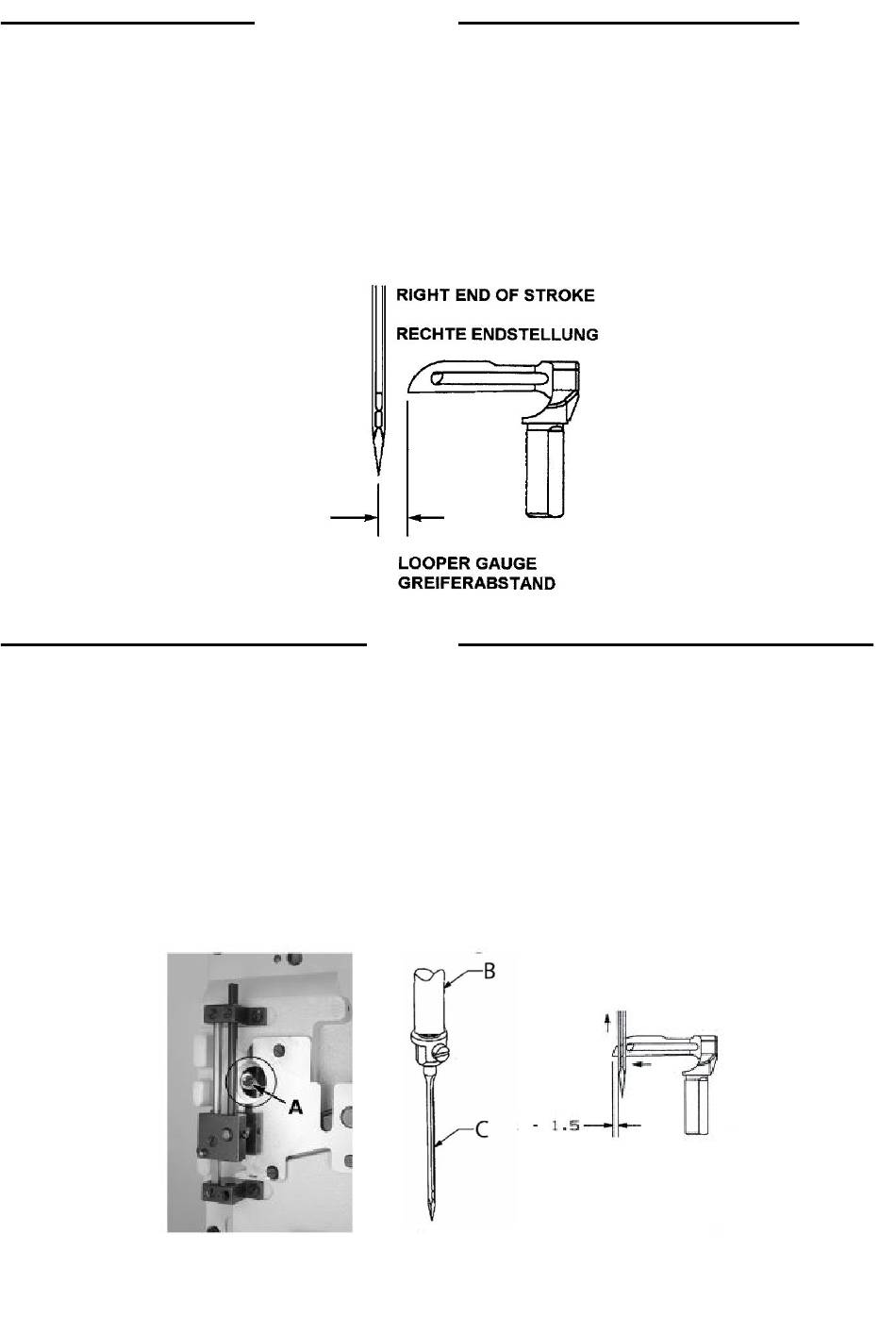

LOOPER SETTING
Set the looper point to .196" (5mm) from the center-
line of the needle when the looper is at its furthest
position to the right. Looper gauge number
21225-13/64 is available for setting the looper. The
looper should pass as close as possible behind the
needle without making contact, with a clearance of
.003" to .005" (0.08 to 0.13mm). For adjustment,
loosen screw in the looper holder, move forward or
backward as required. Retighten screw in looper
holder.
NEEDLE HEIGHT SETTING
Remove the rubber plug and loosen screw (A).
Set needle height by moving needle bar (B) up or
down until the top of the needle eye is flush with the
bottom of the looper blade when looper point (behind
the needle) is .040" to .060" (1 to 1.5mm) on the left
side of the needle (C).
Tighten screw (A) securely, making sure scarf of
needle is facing to the back. Recheck looper setting.
5 mm
23
GREIFER-EINSTELLUNG
In der rechten Endposition des Greifers stellen Sie
die Greiferspitze 5 mm zur Nadelmitte ein. Die
Greifereinstelllehre 21225-13/64 erleichtert diese
Einstellung. Der Greifer soll so dicht wie möglich
hinter der Nadel mit einem Abstand von 0,08 bis
0,13mm vorbeigehen, ohne diese zu berühren. Zur
Einstellung lösen Sie die Schraube im Greiferhalter
und bewegen Sie ihn nach Bedarf vor oder zurück.
Ziehen Sie die Schraube im Greiferhalter wieder an.
NADELHÖHEN-EINSTELLUNG
Entfernen Sie den Gummistopfen und lösen Sie die
Schraube (A). Stellen Sie die Nadelhöhe durch Auf-
und Abwärtsschieben der Nadelstange (B) so ein,
dass die Oberkante des Nadelöhrs mit der Unter-
kante der Greiferklinge auf gleicher Höhe ist, wenn
die Greiferspitze 1 bis 1,5 mm (hinter der Nadel)
über die linke Seite der Nadel (C) hinaussteht.
Ziehen Sie die Schraube (A) gut an und stellen Sie
sicher, dass die Hohlkehle der Nadel nach hinten
zeigt. Prüfen Sie nochmals die Greifer-
einstellung.
