DRIVE 700
Ölhydraulischer Unterflur-Antrieb mit separater Hydraulikeinheit

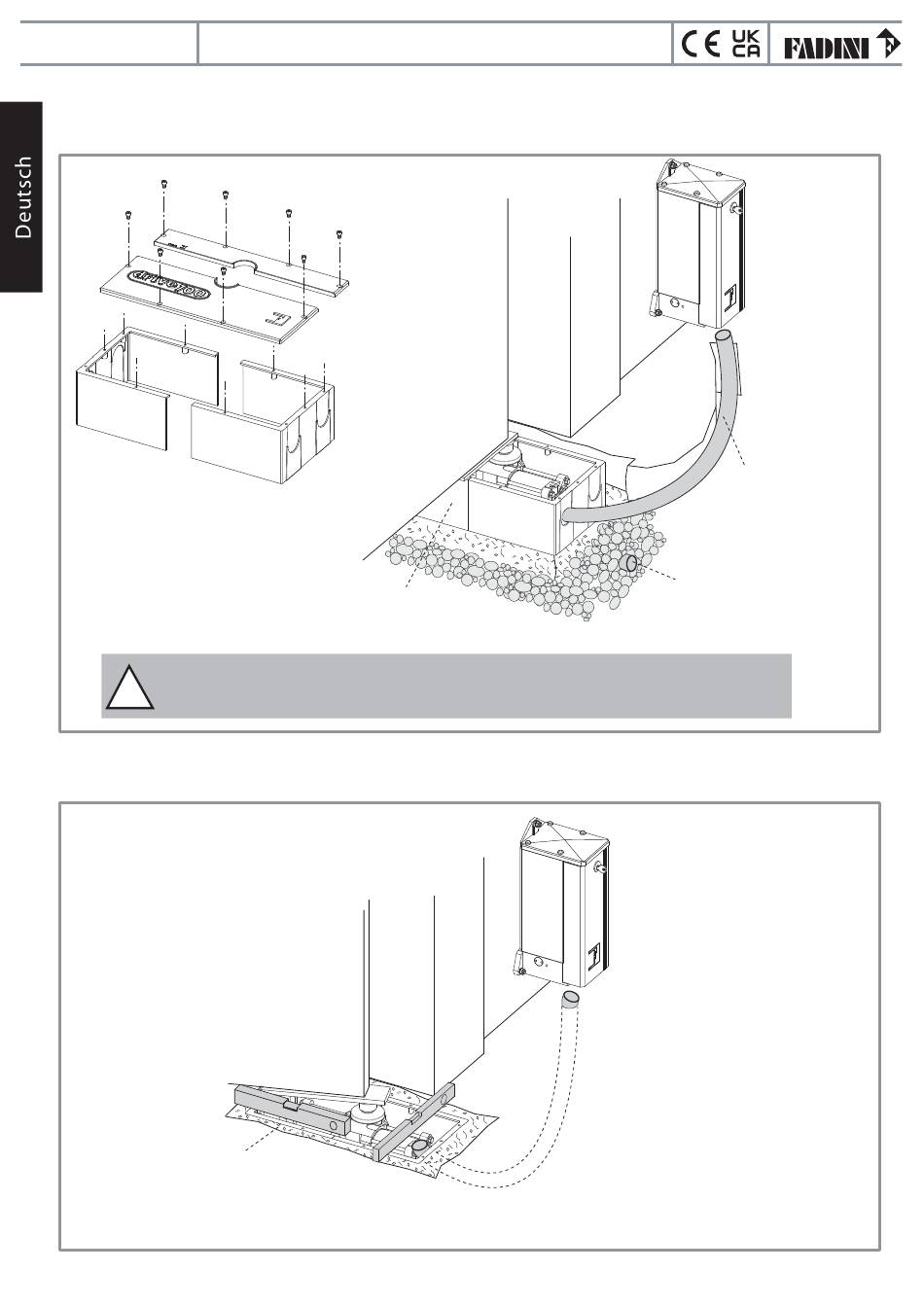

MONTAGE DES UNTERFLURGEHÄUSES
Das gesamte Unterflurgehäuse vollständig öffnen (indem Sie die Befestigungsschrauben entfernen), um das Eingangsloch der
Rohrleitung, die die Hydraulikleitungen zur Hydraulikeinheit Drive 700 Estru führt, und des Abflussrohrs einfach öffnen zu können.
Explodiertes
Unterflurgehäuse
in seinen Bauteilen
WICHTIG: Um zu verhindern, dass sich die Regenflüssigkeiten in dem Unterflurgehäuse
!
ansammeln, müssen sie durch Entwässerung mit Kieselstein oder mit Rohrleitungen nach
außen entweichen können.
Sobald die Rohrleitungen positioniert wurden, um das Aluminium Unterflurgehäuse zu fixieren, gießen Sie etwas Beton herum.
Füllen Sie mit Beton rund um
das Unterflurgehäuse
Wieder zusammengesetztes
Unterflurgehäuse um den
Zylinder
8
Hydraulikeinheit
Drive 700 Estru
ø 50
Rohr der
Hydraulikleitungen
werden unter die
Hydraulikeinheit
Drive 700 Estru
geführt
Rohrleitungen für die
Ableitung von
Regenflüssigkeiten
Abb. 10
Abb. 11
