BREMSEINSTELLUNG
Das Bremsen beim Öffnen und Schließen des Zylinders erfolgt hydraulisch, zirka in den letzten 40° der Drehung vor dem
Endanschlag des Zylinders. Die Bremsgeschwindigkeit wird eingestellt, nicht die Betriebsposition, indem Sie auf die Regler am
Ende des Zylinders eingewirken.
• Drehung im Uhrzeigersinn = die Bremsgeschwindigkeit nimmt ab (größere Dämpfung).
• Drehung gegen den Uhrzeigersinn = die Bremsgeschwindigkeit erhöht sich (weniger Dämpfung).
WICHTIG: Für alle Ausführungen von Drive 700 ist es immer erforderlich die Toranschläge
!
am Boden sowohl beim Öffnen als auch beim Schließen zu montieren.
- Dämpfung
+ Dämpfung
- Dämpfung
Zylinder Drive 700
11
+ Dämpfung

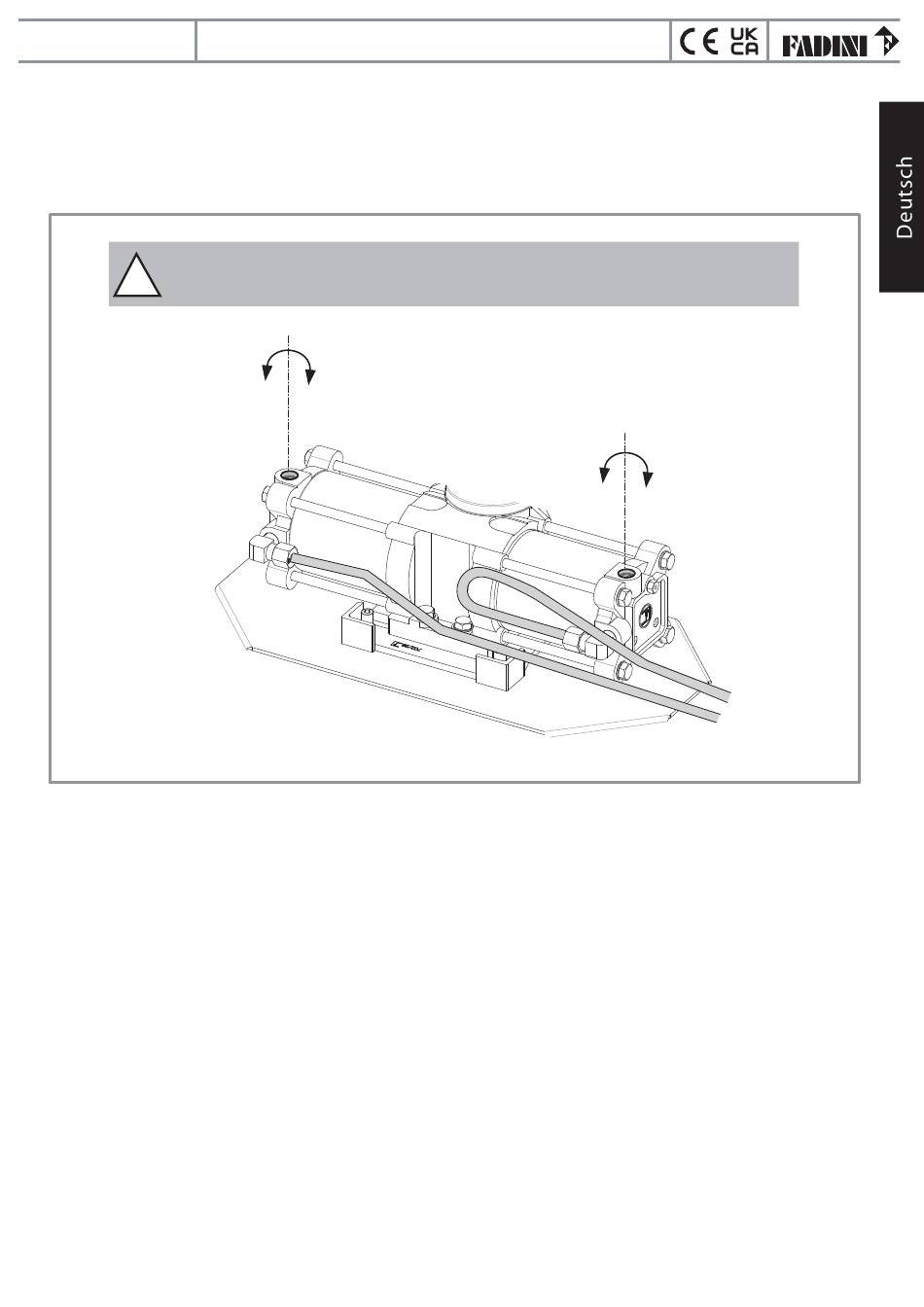

Abb. 17
