Inhaltszusammenfassung für fadini Nyota 115 evo

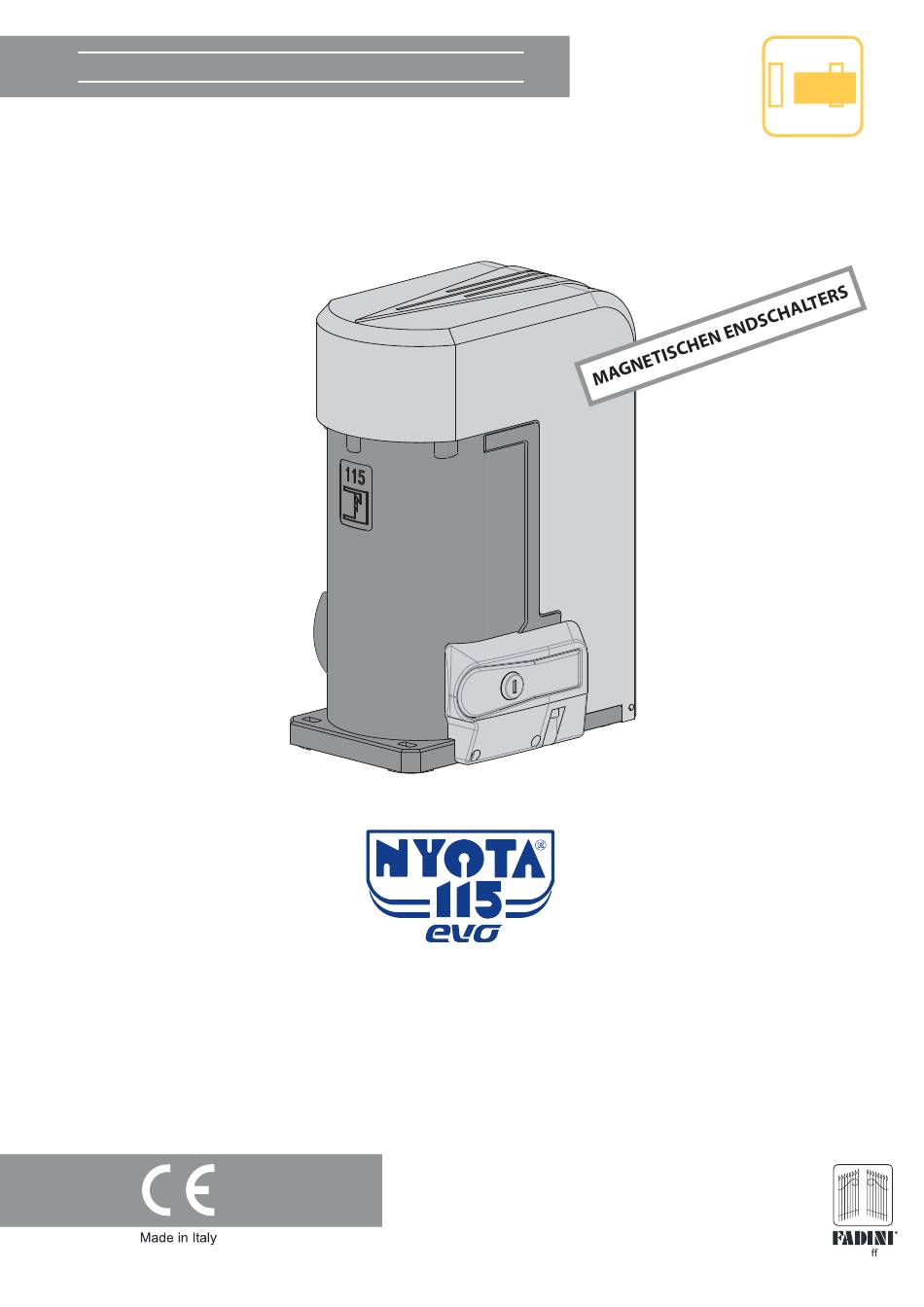

- Seite 1 Montageanleitung 31 - 40 Seiten Elektromechanischer Antrieb für Schiebetore bis zu 1.250 kg - 0,5 PS Version 1.850 kg - 1,0 PS Version EN 13241 EN 12453 EN 12445 Der Torö ner...
- Seite 2 Fußgänger-Eingang verwendet wird. □ Die Anwesenheit der CE-KONFORMITÄTSERKLÄRUNG des Herstellers: Meccanica Fadini snc (Via Mantova, 177/A - 37053 Cerea - VR - Italy) erklärt hiermit auf eigene verantwortung, dass: Nyota 115 evo mit der Richtlinie 2006/42/CE übereinstimmt: muss als "automatisches System" vermarkt und installiert werden, einschliesslich originale Zubehör- und Bauteile, wie von der Hersteller rma empfohlen.
- Seite 3 Typenschild ELEKTRISCHE VERDRAHTUNGSVORBEREITUNGEN UND ZUBEHÖR Indikatives Schema: Nyota 115 evo mit Elpro 12 evo. Der Installateur ist verantwortlich, die Rohrleitungen für die elektrischen Anschlüsse korrekt und ordnungsgemäß zu verlegen Das System soll 230 V - 50 Hz versorgt werden und die Leitung muss durch einen magneto-thermischen, di erentiellen, 0,03 A Leistungsschalter gehen (2,5 mm²...
- Seite 4 Abb. 4 Vor dem Befestigen von Nyota 115 evo durch die mitgelieferten Schrauben, Setzen Sie die Unterlegscheiben unter den Antrieb ein: Sie werden entfernt, sobald die Zahnstange montiert ist. Auf diese Weise wird ein Abstand von 2 mm zwischen Zahnstange und Ritzel erzielt (Abb. 5).
- Seite 5 Abb. 7 Sobald Sie die Zahnstangenbefestigung beendet haben, entfernen Sie die Unterlegscheiben unter Nyota 115 evo, um einen ausreichenden Spielraum zwischen dem Antriebsritzel und der Zahnstange zu erhalten: Das Tor muss in der Lage sein, den ganzen Lauf frei von jeglicher Reibung zu gleiten.
- Seite 6 Nyota 115 evo ELEKTRISCHE ANSCHLÜSSE AN DIE STEUERUNG Nyota 115 evo ist entweder in der Version mit Elpro 12 evo Steuerplatine eingebaut oder Elpro 37/37 DS mit separatem Kasten verfügbar. Die elektrischen Anschlüsse sind nach den Anweisungen in der jeweiligen Bedienungsanleitung vorzunehmen.
- Seite 7 Schiebetorantrieb Nyota 115 evo MONTAGE DER MAGNETISCHEN ENDSCHALTERBÜGEL ACHTUNG: ÖFFNEN SIE DIE BÜGEL NICHT, UM DIE ANORDNUNG DER INNENMAGNETE ZU VERÄNDERN DIE MAGNETE SIND FÜR DIE LOGIK-STEUERUNG ORDNUNGSGEMÄSS MONTIERT, UM SIE ZU IDENTIFIZIEREN. Rechte (DX) 5 mm Endschalter- Bügel...
- Seite 8 ELEKTRISCHE ANSCHLÜSSE ZUM MAGNETISCHEN ENDSCHALTER ACHTUNG: Es ist erforderlich, dass die Position von Nyota 115 evo von Anfang an unterschieden wird, in Bezug auf die Ö nung des Tores, Ansicht von innen (auf der linken oder rechten Seite). Verbinden Sie auf diese Weise die braunen und grünen Drähte des Endschalters und deren des Motors richtig.
- Seite 9 ACHTUNG: Dieses Dokument muss die ordentlichen und außerordentlichen Eingri e enthalten, die für die Installation, für die Wartung, für die Reparatur und alle Änderungen die mit Original-Ersatzteilen Fadini durchgeführt wurden. Dieses Dokument muss für die Inspektionen von berechtigten Stellen vorhanden sein, sowie eine Kopie muss an den Endbenutzer geliefert werden.
-
Seite 10: Technische Daten
-25 °C +80 °C -25 °C +80 °C -25 °C +80 °C Schutzart IP 55 IP 55 IP 55 IP 55 Nyota 115 evo Gewicht 18,5 kg 18 kg 20 kg 19,5 kg Tor max. Gewicht (*) 1.200 kg 1.250 kg 1.800 kg...
