DRIVE 700

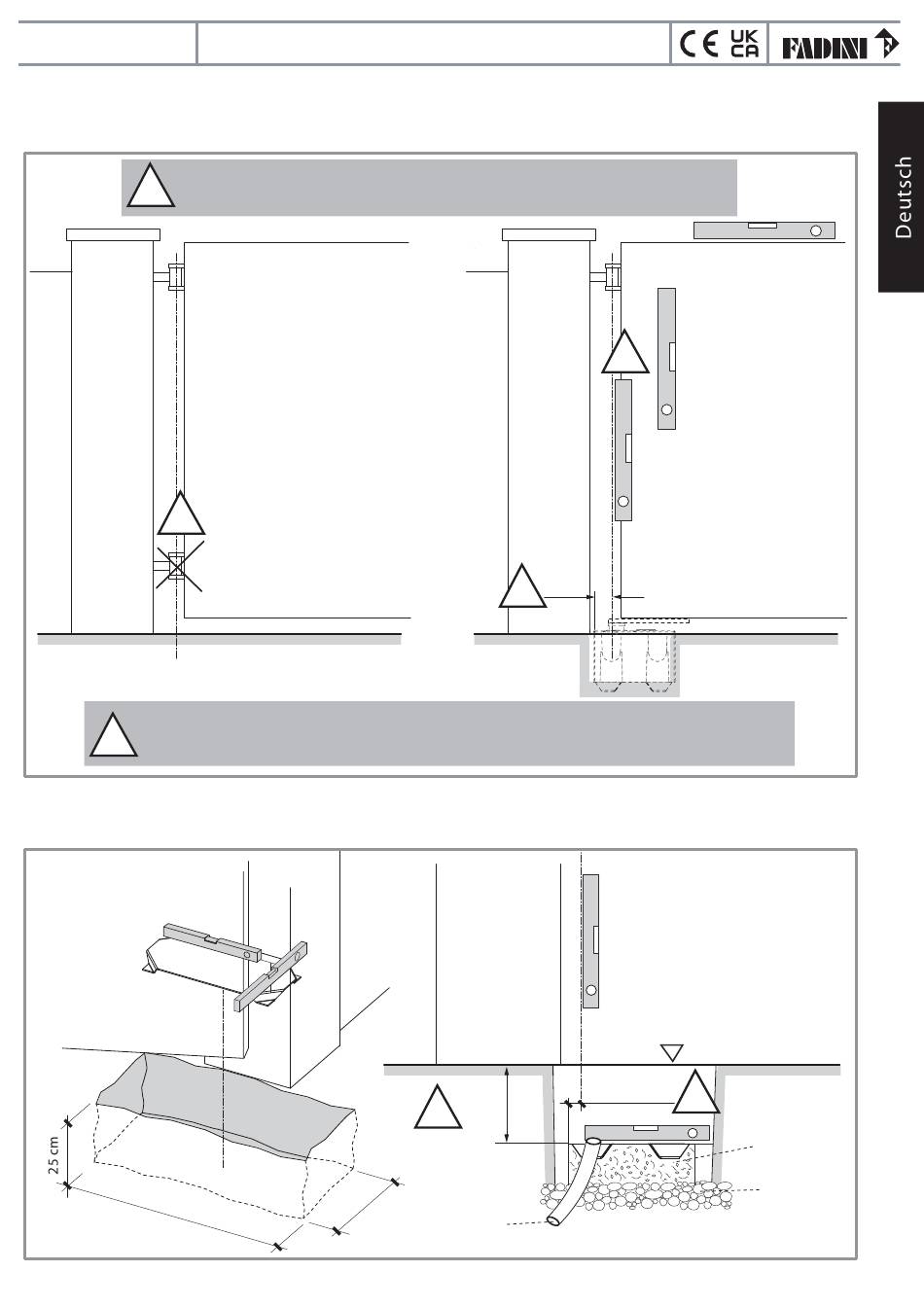

TORFLÜGEL VORBEREITUNG
Das untere Torscharnier muss entfernt werden, da dieses durch den drehenden Schaft des Hydraulikzylinders Drive 700 ersetzt
wird.
WICHTIG: Es ist auch notwendig, dass der Torflügel für die gesamte Öffnungs-
!
und Schließbewegung mit Hilfe einer Wasserwaage ausgerichtet ist.
!
WICHTIG: Die Position des Unterflurgehäuses hängt von der Position des oberen Scharniers
ab, daher ist das Loch des Unterflurgehäuses (und damit der Schaft des Zylinders) in der Achse
!
mit dem oberen Scharnier zu berücksichtigen; passen Sie den Aushub folglich an.
AUSHUB UND BEFESTIGUNG DER VERANKERUNGSPLATTE
Machen Sie einen Aushub im Boden, an der Basis der Säule, gemäß den Abmessungen in Abb. 4, um die Ankerplatte mit Beton zu
befestigen.
Fundamentplatte
55 cm
Ölhydraulischer Unterflur-Antrieb mit separater Hydraulikeinheit
30 cm
!
6,5 cm
13 cm
!
Rohrleitung für
Flüssigkeitsablauf
5
!
0.0
!
58 - 60 mm
Beton
Abb. 3
Kies
Drainage
Abb. 4
