DRIVE 700
Ölhydraulischer Unterflur-Antrieb mit separater Hydraulikeinheit

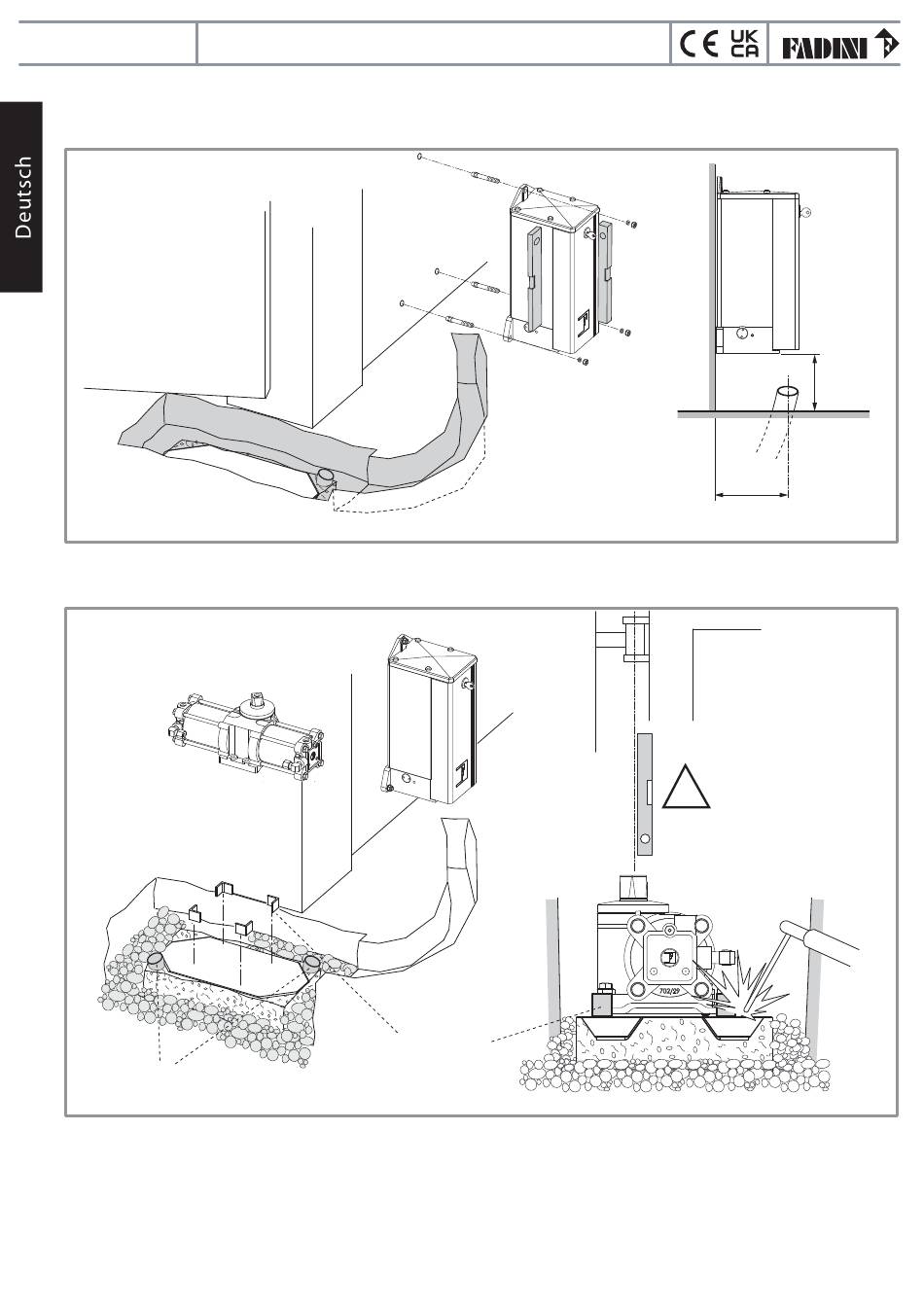

Bringen Sie eine oder mehrere Verbindungsleitungen zum Drive 700 Estru innerhalb des Aushubs: Es wird empfohlen, die
Hydraulikeinheit (mit Dübeln an die Wand oder an den Pfeiler) in der Nähe des Zylinders zu installieren, um die hydraulischen
Anschlüsse zu erleichtern.
Löten Sie die vier mitgelieferten Ecken, die für die Positionierung des verzinkten Sockels des Zylinders vorgesehen sind, und stellen
Sie sicher, dass der Schaft vom Zylinder mit dem oberen Scharnier der Tür ausgerichtet ist.
Rohrleitung für
Flüssigkeitsablauf
Ecken an die
Ankerplatte
angeschweißt
6
15-20 cm
ø 50
12-15 cm
Abb. 5
!
Abb. 6
