ANMERKUNG
Der Schaltplan dient nur als Referenz, und der gesamte elektrische Anschluss muss den Anforderungen der örtlichen
Ø
Vorschriften entsprechen.
Bitte kontrollieren Sie die Verbraucher im Haus und stellen Sie sicher, dass sie im BACKUP-Modus innerhalb
Ø
der „BACKUP-Ausgangsleistung" liegen, andernfalls schaltet sich der Wechselrichter mit einer
„Überlastungswarnung" ab.
Bitte erkundigen Sie sich beim Netzbetreiber, ob es besondere Vorschriften für den Netzanschluss gibt.
Ø

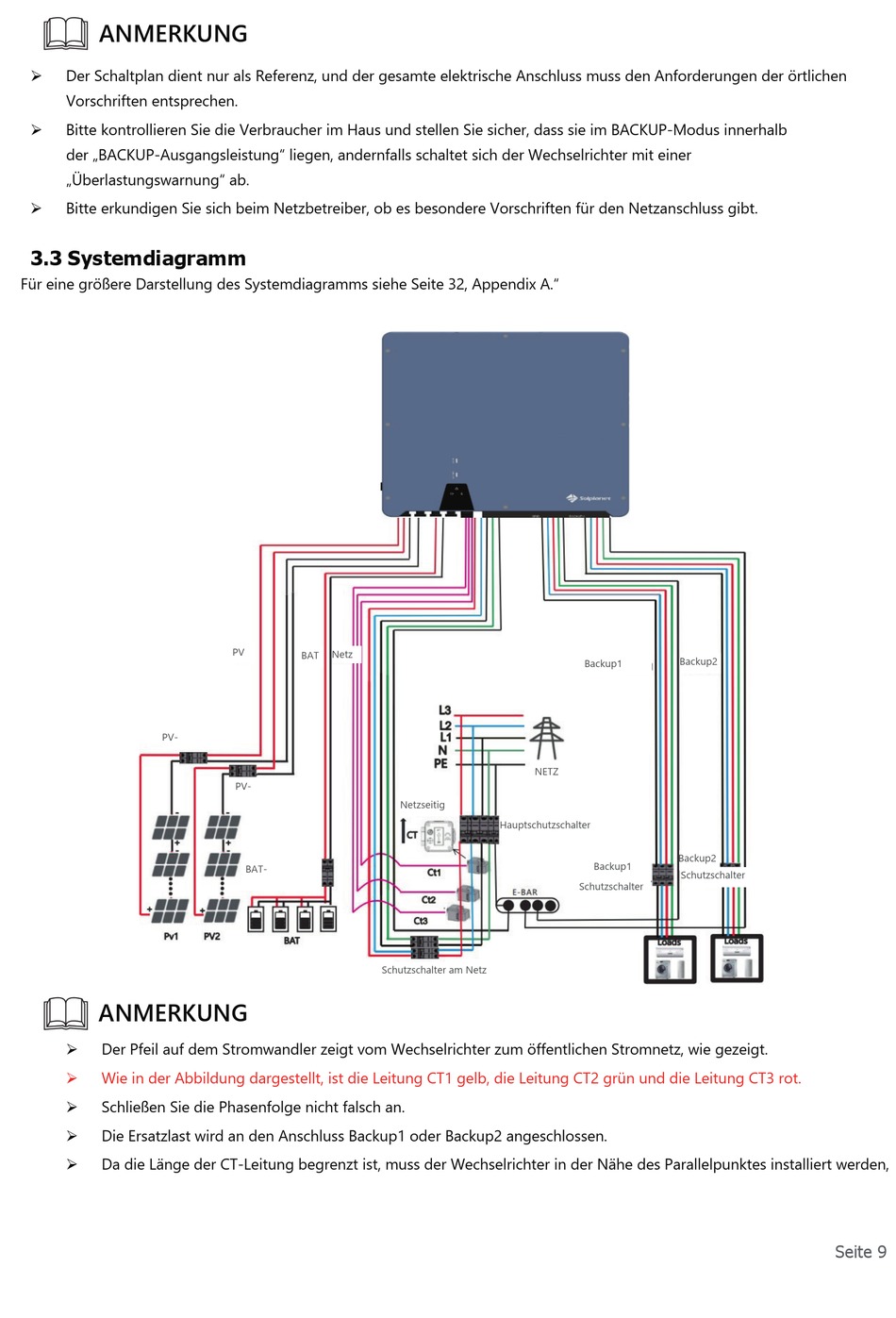

3.3 Systemdiagramm
Für eine größere Darstellung des Systemdiagramms siehe Seite 32, Appendix A."
PV-
Schutzschalter
ANMERKUNG
Der Pfeil auf dem Stromwandler zeigt vom Wechselrichter zum öffentlichen Stromnetz, wie gezeigt.
Ø
Wie in der Abbildung dargestellt, ist die Leitung CT1 gelb, die Leitung CT2 grün und die Leitung CT3 rot.
Ø
Schließen Sie die Phasenfolge nicht falsch an.
Ø
Die Ersatzlast wird an den Anschluss Backup1 oder Backup2 angeschlossen.
Ø
Da die Länge der CT-Leitung begrenzt ist, muss der Wechselrichter in der Nähe des Parallelpunktes installiert werden,
Ø
PV
Netz
BAT
PV-
Schutzschalter
Netzseitig
BAT-
Schutzschalter
Schutzschalter am Netz
Backup1
NETZ
Hauptschutzschalter
Backup1
Schutzschalter
9
Dreiphasiger Hybrid-Wechselrichter
Benutzerhandbuch
Backup2
Backup2
Schutzschalter
Seite 9
