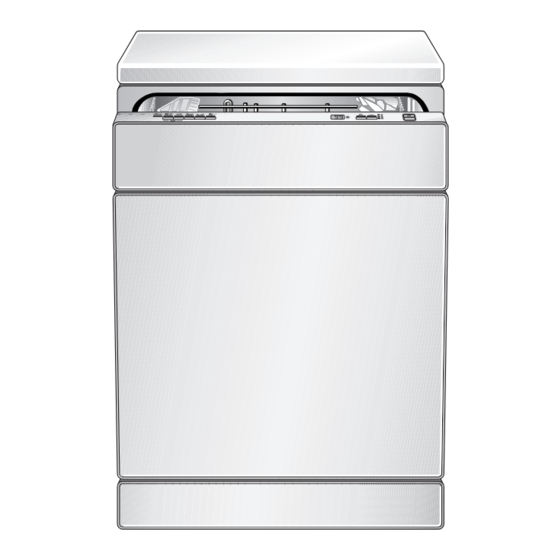

- Seite 1 VA6111AT Benutzerinformation Geschirrspülautomat...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Benutzerinformation sorgfältig durch und bewah- ren Sie sie zum späteren Nachschlagen auf. Geben Sie diese Benutzerinformation an eventuelle Nachbesitzer des Gerätes weiter. Folgende Symbole werden im Text verwendet: Sicherheitshinweise Warnung! Hinweise, die Ihrer persönlichen Sicherheit dienen. Achtung! Hinweise, die zur Vermeidung von Schäden am Gerät dienen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Gebrauchsanweisung ........Sicherheit. -
Seite 4: Gebrauchsanweisung
Gebrauchsanweisung 1 Sicherheit Vor der ersten Inbetriebnahme • Beachten Sie die „Aufstell- und Anschlussanweisung“. Bestimmungsgemäße Verwendung • Geschirrspüler ist nur zum Spülen von Haushaltsgeschirr bestimmt. • Umbauten oder Veränderungen am Geschirrspüler sind nicht zulässig. • Nur Spezialsalz, Reinigungs- sowie Klarspülmittel verwenden, die für Haushaltsgeschirrspüler geeignet sind. -
Seite 5: Geräteansicht
Geräteansicht Decken-Sprüharm Oberkorb-Sprüharm und Boden-Sprüharm Härtebereichs- schalter Vorratsbehälter für Spezialsalz Behälter für Reinigungsmittel Vorratsbehälter für Klarspüler Bedienfeld Typschild Siebe Bedienfeld Zur Bedienung des Gerätes immer erst Geschirrspülertür öffnen. EIN / AUS-Taste Mit der EIN-/AUS-Taste wird der Geschirrspüler ein-/ausgeschaltet. - Seite 6 Programm-Tasten Funktions-Tasten Mit den Programm-Tasten wird das gewünschte Spülprogramm ge- wählt. Funktions-Tasten: Zusätzlich zum aufgedruckten Spülprogramm kön- nen mit Hilfe dieser Tasten noch folgende Funktionen eingestellt wer- den: Funktions-Taste 1 Wasserenthärter einstellen Funktions-Taste 2 Klarspülerzulauf bei 3in1 ein-, ausschalten Funktions-Taste 3 Signalton ein-, ausschalten...
- Seite 7 Multidisplay Kontroll- Anzeigen Zeitvorwahl 3in1 Funktion einstellen auswählen Das Multidisplay kann anzeigen: – auf welche Härtestufe der Wasserenthärter eingestellt ist. – ob der Klarspülerzulauf ein-, ausgeschaltet ist. – ob der Signalton ein-, ausgeschaltet ist. – welche Startzeit eingestellt ist. – wie lange ein laufendes Spülprogramm voraussichtlich noch dauert. –...
-
Seite 8: Vor Der Ersten Inbetriebnahme
Vor der ersten Inbetriebnahme Wenn Sie 3in1 Reiniger verwenden wollen: - Lesen Sie zuerst den Abschnitt „Verwendung von 3in1 Reinigern“. - Füllen Sie weder Spezialsalz noch Klarspüler ein. Wenn Sie keinen 3in1 Reiniger verwenden, vor der ersten Inbetrieb- nahme: 1. Wasserenthärter einstellen 2. - Seite 9 Elektronische Einstellung: 1. EIN/AUS-Taste drücken. Falls nur die LED-Anzeige einer Programmtaste leuchtet, ist dieses Spül- programm aktiviert. Das Spülprogramm muss abgewählt werden: Funktionstasten 2 und 3 für ca. 2 Sekunden gleichzeitig drücken. Die LED-Anzeigen aller jetzt anwählbaren Programmtasten leuchten. 2. Funktions-Taste 2 und 3 gleichzeitig drücken und gedrückt halten. Die LED-Anzeigen der Funktions-Tasten 1 bis 3 blinken.
-
Seite 10: Spezialsalz Einfüllen
Spezialsalz einfüllen Um den Wasserenthärter zu entkalken, muss Spezialsalz eingefüllt wer- den. Nur Spezialsalz verwenden, das für Haushaltsgeschirrspüler geeig- net ist. Wenn Sie keinen 3in1 Reiniger verwenden, füllen Sie Spezialsalz ein: – Vor der ersten Inbetriebnahme des Geschirrspülers. – Wenn auf dem Bedienfeld die Kontrollanzeige für Spezialsalz leuch- tet. -
Seite 11: Klarspüler Einfüllen
Klarspüler einfüllen Da der Klarspüler das Spülwasser besser ablaufen lässt, erhält man fle- ckenfreies, glänzendes Geschirr und klare Gläser. Wenn Sie keinen 3in1 Reiniger verwenden, füllen Sie Klarspüler ein: – Vor der ersten Inbetriebnahme des Geschirrspülers. – Wenn auf dem Bedienfeld die Kontrollanzeige für Klarspüler leuchtet. Verwenden Sie nur Spezialklarspüler für Geschirrspüler und keine ande- ren flüssigen Reinigungsmittel. -
Seite 12: Klarspülerdosierung Einstellen
Klarspülerdosierung einstellen Dosierung nur dann verändern, wenn auf Gläsern und Geschirr Schlie- ren, milchige Flecken (Dosierung niedriger einstellen) oder angetrock- nete Wassertropfen (Dosierung höher einstellen) zu sehen sind (siehe Kapitel „Wenn das Spülergebnis nicht zufriedenstellend ist“). Die Dosie- rung kann von 1-6 eingestellt werden. Vom Werk ist die Dosierung auf „4“... -
Seite 13: Signalton Ein-, Ausschalten
5. Zeigt das Multidisplay die gewünschte Einstellung an, EIN/AUS-Taste drücken. Die Einstellung ist dann gespeichert. Signalton ein-, ausschalten Sie können einstellen, ob zusätzlich zu den optischen Anzeigen (z.B. bei Programmende, Fehlern) ein Signalton zu hören sein soll. 1. EIN/AUS-Taste drücken. Falls nur die LED-Anzeige einer Programmtaste leuchtet, ist dieses Spül- programm aktiviert. -
Seite 14: Im Täglichen Gebrauch
Im täglichen Gebrauch Besteck und Geschirr einordnen Schwämme, Haushaltstücher und alle Gegenstände, die sich mit Wasser vollsaugen können, dürfen nicht im Geschirrspüler gereinigt werden. Kunststoff- und teflonbeschichtetes Geschirr hält Wassertropfen ver- stärkt zurück. Daher trocknet dieses Geschirr etwas schlechter als Por- zellan und Edelstahl. -
Seite 15: Besteck Einordnen
Besteck einordnen Warnung: Spitze Messer und scharfkantige Besteckteile müssen wegen Verletzungsgefahr in die Besteckablage oder in den Oberkorb gelegt werden. Messer, kleine Löffel und kleine Ga- beln in die Besteckablage einordnen, die auf dem Oberkorb ist. Gabeln und Löffel, die nicht in die Besteckablage passen, in den Be- steckkorb stellen. -
Seite 16: Töpfe, Pfannen, Große Teller
Töpfe, Pfannen, große Teller Größeres und stark verschmutztes Geschirr im Unterkorb einordnen (Teller bis 29 cm Durchmesser). Um größeres Geschirr leichter ein- ordnen zu können, sind die beiden rechten Tellereinsätze des Unter- korbs klappbar. - Seite 17 Tassen, Gläser, Kaffeeservice Kleineres, empfindliches Geschirr und lange, spitze Besteckteile im Oberkorb einordnen. • Geschirrteile auf und unter den klappbaren Tassenauflagen ver- setzt anordnen, damit das Spül- wasser alle Geschirrteile erreicht. • Für hohe Geschirrteile lassen sich die Tassenauflagen hochklappen. •...
-
Seite 18: Oberkorb In Der Höhe Verstellen
Oberkorb in der Höhe verstellen Maximale Höhe des Geschirrs im Oberkorb Unterkorb bei angehobenem Oberkorb 22 cm 30 cm bei abgesenktem Oberkorb 24 cm 29 cm Die Höhenverstellung ist auch bei beladenen Körben möglich. Je nach Modell ist das Gerät mit dem Oberkorb „Variante 1“ oder „Variante 2“... -
Seite 19: Reinigungsmittel Einfüllen
Reinigungsmittel einfüllen Reinigungsmittel lösen die Ver- schmutzungen von Geschirr und Besteck. Das Reinigungsmittel muss vor Pro- grammbeginn eingefüllt werden. Verwenden Sie nur Reinigungsmittel für Haushaltsgeschirrspüler. Das Fach für Reinigungsmittel ist auf der Innenseite der Tür. 1. Falls der Deckel geschlossen ist: Entriegelungsknopf drücken. - Seite 20 Kompaktreiniger Reinigungsmittel für Geschirrspüler sind heute fast ausschließlich nie- deralkalische Kompaktreiniger mit natürlichen Enzymen in Tabletten- oder Pulverform. 50 °C-Spülprogramme in Verbindung mit diesen Kompaktreinigern ent- lasten die Umwelt und schonen Ihr Geschirr, denn diese Spülprogram- me sind speziell auf die schmutzlösenden Eigenschaften der Enzyme im Kompaktreiniger abgestimmt.
-
Seite 21: Verwendung Von 3In1 Reinigern
Verwendung von 3in1 Reinigern Bei diesen Produkten handelt es sich um Reiniger mit kombinierten Rei- nigungsmittel-, Klarspül- und Salzfunktionen. Mit dem Einschalten der 3in1-Funktion – wird die Zugabe von Spezialsalz und Klarspüler aus dem jeweiligen Vorratsbehälter unterbunden. – wird Salz- und Klarspülermangel nicht mehr angezeigt. –... -
Seite 22: Spülprogramm Auswählen (Programmtabelle)
Spülprogramm auswählen (Programmtabelle) Verbrauchs- Programmablauf werte Spül- Geeignet Art der programm für: Verschmutzung stark verschmutzt, Ess- und angetrocknete Speise- • • • • Kochgeschirr reste, besonders Eiweiß und Stärke normal verschmutzt Ess- und • • • • • angetrocknete Kochgeschirr Speisereste normal verschmutzt, Ess- und... - Seite 23 Programmwahl Wenn Ihr Geschirr so aussieht, wählen Sie ein Intensiv-Programm. ein Normal- oder Energiesparpro- gramm.
-
Seite 24: Spülprogramm Starten
Spülprogramm starten 1. Überprüfen, ob sich die Sprüharme frei drehen können. 2. Wasserhahn ganz aufdrehen. 3. EIN/AUS-Taste drücken. 4. Gewünschtes Programm wählen. Die Programmanzeige leuchtet. Im Multidisplay wird die zu erwartende Restlaufzeit für das Programm angezeigt. Die Restlaufzeit im Multidisplay wird während des Spülvorgangs gege- benenfalls an Beladungsmenge, Verschmutzungsgrad, etc. -
Seite 25: Zeitvorwahl Einstellen
Zeitvorwahl einstellen Mit der Zeitvorwahl können Sie den Beginn eines Spülprogramms zwi- schen 1 bis 19 Stunden aufschieben. 1. Taste Zeitvorwahl so oft drücken, bis der gewünschte Startaufschub im Multidisplay erscheint, z. B. 12h, wenn das Spülprogramm in 12 Stunden starten soll. Die Anzeige Zeitvorwahl leuchtet. 2. -
Seite 26: Geschirrspüler Ausschalten
Geschirrspüler ausschalten Bei Spülprogrammende erlischt das punktförmige Lichtsignal unterhalb der Gerätetür. Bei eingeschaltetem Signalton ertönt am Ende des Spülprogramms ein 15 Sekunden langer Dauerton. Wenn die Geschirrspülertür nicht geöffnet wird, dann wird der Signal- ton nach 3 Minuten und nach 6 Minuten wiederholt. Bei manchen Spülprogrammen läuft der Trocknungsventilator auch nach Programmende weiter. -
Seite 27: Pflege Und Reinigung
Pflege und Reinigung Keine Möbelpflege- oder aggressive Reinigungsmittel verwenden. • Bedienteile des Geschirrspülers mit einem weichen Lappen und war- mem, klarem Wasser reinigen. • Innenbehälter, Türdichtung und Wasserzulaufsieb (falls vorhanden) gelegentlich auf Verschmutzungen kontrollieren und gegebenfalls reinigen. Reinigung der Siebe Die Siebe müssen regelmäßig kon- trolliert und gereinigt werden. -
Seite 28: Reinigung Der Sprüharmdüsen
5. Flächensieb (3) aus dem Spülraumbo- den nehmen und auf beiden Seiten gründlich reinigen. 6. Flächensieb wieder einsetzen. 7. Feinsieb in den Mikrofilter einsetzen und zusammenstecken. 8. Siebsystem einsetzen und durch Schwenken des Griffs im Uhrzeiger- sinn bis zum Anschlag verriegeln. Darauf achten, dass das Flächensieb nicht über den Spülraumboden her- aussteht. - Seite 29 3. Gereinigten Oberkorb-Sprüharm wie- der an das Verbindungsstück schräg ansetzen: beide fest zusammendrü- cken, bis sie spürbar verrasten. Boden-Sprüharm 1. Boden-Sprüharm zur Entnahme aus seiner Verrastung nach oben ziehen. 2. Sprüharmdüsen reinigen. 3. Boden-Sprüharm wieder an Verbin- dungsstück ansetzen und fest nach unten drücken, bis er spürbar einras- tet.
-
Seite 30: Was Tun, Wenn
Was tun, wenn... Kleine Störungen selbst beheben Bei Störungen blinkt das Fußboden-Lichtsignal. Wenn der Signalton eingeschaltet ist, ertönen bei Störungen Warntöne. Falls während des Betriebs einer der folgenden Fehlercodes im Multidis- play angezeigt wird: – FehlercodeÅ 10 (Probleme mit Wasserzulauf), –... - Seite 31 Störung Mögliche Ursache Abhilfe 2 kurze Warntöne sind zu Der Siphon ist verstopft. Siphon reinigen. hören, die ständig wieder- holt werden, Programmanzeige des ge- wählten Spülprogramms blinkt, Wasserablaufschlauch Schlauchverlegung prüfen. das Multidisplay zeigt Feh- ist nicht korrekt verlegt. Å 20 lercode (Spülwasser steht im In- nenbehälter des Geschirr-...
-
Seite 32: Wenn Das Spülergebnis Nicht Zufriedenstellend Ist
Wenn das Spülergebnis nicht zufriedenstellend ist Das Geschirr wird nicht sauber. • Es wurde nicht das richtige Spülprogramm gewählt. • Geschirr war so eingeordnet, dass das Spülwasser nicht alle Teile er- reicht hat. Die Geschirrkörbe dürfen nicht überladen sein. • Siebe im Spülraumboden sind nicht sauber oder falsch eingesetzt. •... -
Seite 33: Entsorgung
Entsorgung Verpackungsmaterial Die Verpackungsmaterialien sind umweltverträglich und wiederver- wertbar. Die Kunststoffteile sind gekennzeichnet, z. B. >PE<, >PS< etc. Entsorgen Sie die Verpackungsmaterialien entsprechend ihrer Kenn- zeichnung bei den kommunalen Entsorgungsstellen in den dafür vorge- sehenen Sammelbehältern. Altgerät Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behan- deln ist, sondern an einem Sammelpunkt für das Recycling von elektri- schen und elektronischen Geräten abgegeben werden muss. -
Seite 34: Technische Daten
Technische Daten Fassungsvermögen: 12 Maßgedecke einschließlich Servicegeschirr Zulässiger Wasserdruck: 1-10 bar (=10-100 N/cm = 0.1-1.0 MPa) Elektrischer Anschluß: 230 V, 10 A, siehe auch Typschild am rechten Innenrand der Geschirrspülertür. Gesamtleistung 2250 W Vollintegrierbare Geschirrspüler Abmessungen: 820 - 880 x 596 x 546 (H x B x T in mm) max. -
Seite 35: Hinweise Für Prüfinstitute
Hinweise für Prüfinstitute Die Prüfung nach EN 60704 muß bei voller Beladung mit dem Test- programm (siehe Programmtabelle) durchgeführt werden. Die Prüfungen nach EN 50242 müssen mit vollem Salzbehälter des Wasserenthärters, mit vollem Vorratsbehälter für Klarspüler und mit dem Testprogramm (siehe Programmtabelle) durchgeführt werden. Volle Beladung: Halbvolle Beladung: 12 Maßgedecke... - Seite 36 Unterkorb mit Besteckkorb Besteckkorb *) Eventuell auf der linken Seite vorhandene Tassenauflagen sowie eventuell vorhan- dene Bierglashalter entfernen.
-
Seite 37: Aufstell- Und Anschlussanweisung
Aufstell- und Anschlussanweisung 1 Sicherheitshinweise für die Installation • Den Geschirrspüler nur stehend transportieren, sonst kann Salzwasser auslaufen. • Vor Inbetriebnahme den Geschirrspüler auf Transportschäden über- prüfen. Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im Schadensfall an Ihren Lieferanten. •... -
Seite 38: Aufstellen Des Geschirrspülers
Aufstellen des Geschirrspülers • Geschirrspüler muss standsicher und waagrecht in alle Richtungen ausgerichtet auf festem Boden aufgestellt werden. • Um Bodenunebenheiten auszuglei- chen und Gerätehöhe an andere Möbel anzugleichen, Schraubfüße mit einem Schraubendreher herausschrauben. • Ablaufschlauch, Zulaufschlauch und Netzkabel müssen innerhalb des Sockelrücksprungs hinten frei beweglich verlegt sein, damit diese weder abgeknickt noch abge-... -
Seite 39: Anschließen Des Geschirrspülers
Anschließen des Geschirrspülers Wasseranschluss • Der Geschirrspüler kann an Kaltwasser und an Warmwasser bis max. 60 °C angeschlossen werden. • Der Geschirrspüler darf nicht an offene Warmwassergeräte und Durchlauferhitzer angeschlossen werden. Zulässiger Wasserdruck Niedrigster zulässiger Wasserdruck: Unter 1 bar Wasserdruck ziehen Sie bitte 1 bar (=10 N/cm2 =100 kPa) Ihren Installateur zu Rate. - Seite 40 Wasserablauf Ablaufschlauch Der Ablaufschlauch darf nicht ge- knickt, gequetscht oder in sich ver- schlungen sein. • Anschluß des Ablaufschlauches: maximal zulässige Höhe über Geräteunterkante: 60 cm. Verlängerungsschläuche • Verlängerungsschläuche sind über den Fachhandel oder unseren Kun- dendienst zu beziehen. Der Innen- durchmesser der Verlängerungs- schläuche muß...
-
Seite 41: Elektrischer Anschluss
Elektrischer Anschluss Angaben über Netzspannung, Stromart und die erforderliche Absiche- rung sind dem Typschild zu entnehmen. Das Typschild ist am rechten Innenrand der Geschirrspülertür angebracht. Um den Geschirrspüler vom Netz zu trennen, Netzstecker ziehen. Achtung: – Der Stecker muss nach Aufstellung des Gerätes zugänglich bleiben. –... -
Seite 43: Service
Service Bei technischen Störungen prüfen Sie bitte zunächst, ob Sie mit Hilfe der Gebrauchsanweisung (Kapitel „Was tun, wenn...“) das Problem selbst beheben können. Wenn Sie das Problem nicht beheben konnten, wenden Sie sich bitte an den Kundendienst oder einen unserer Service-Partner. Um Ihnen schnell helfen zu können, benötigen wir folgende Angaben: –... - Seite 44 Nederland Home Produkt Service (ATAG) Postbus 249 6920 AE DUIVEN tel: 0900 - 5550001 fax: 026 - 8821444 België ATAG België NV 9420 Erpe-Mere tel: 053 - 806208 fax: 053 - 806057 Postbus 1033 • 6920 BA Duiven • Nederland...
