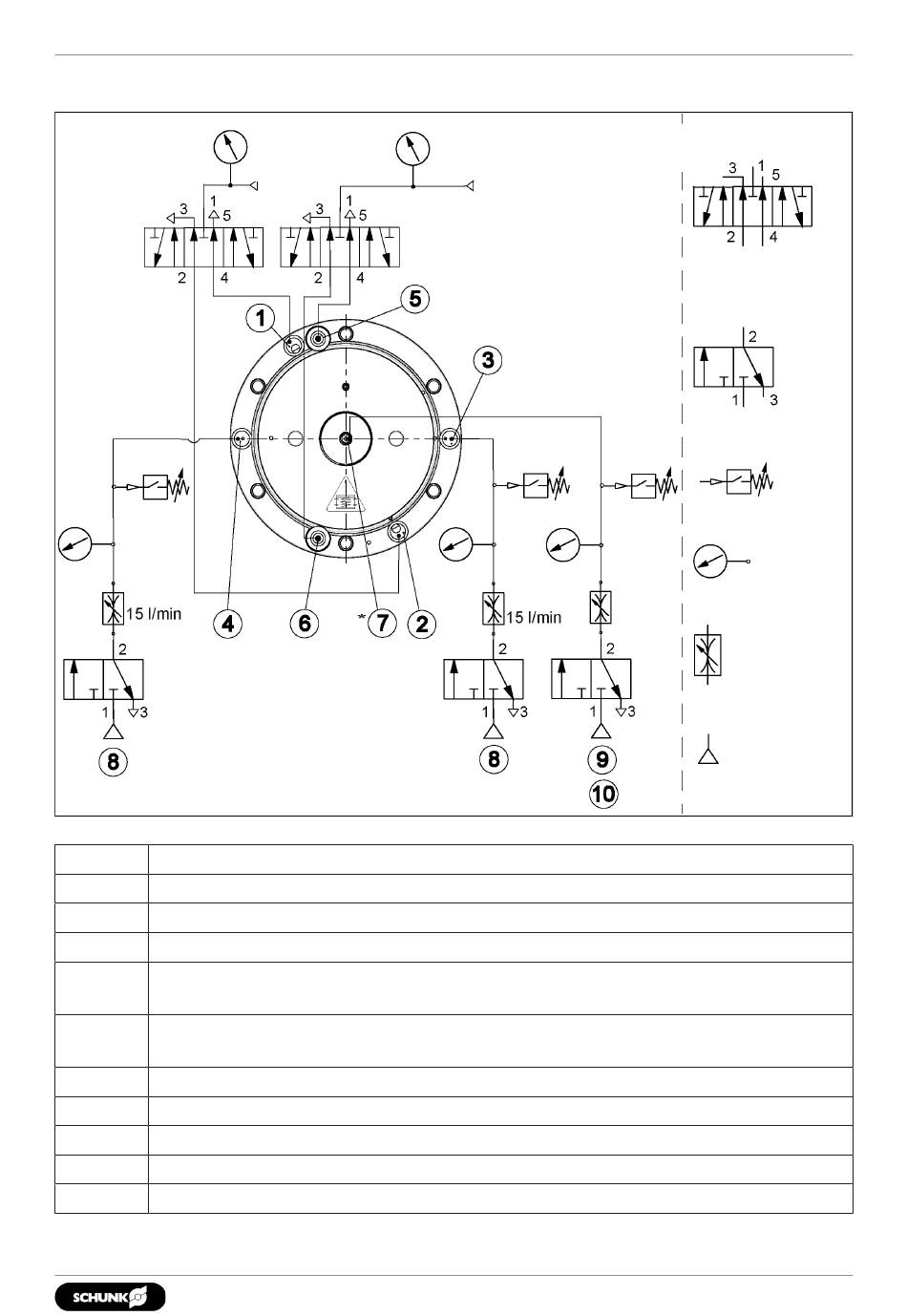

4.6 Pneumatik Schaltplan

Pneumatik Schaltplan mit Medienübergabe für Pneumatik, Hydraulik, Vakuum
1 Entriegelungsanschluss
2 Turboanschluss
3 Schieberabfrage für Modul "GEÖFFNET"
4 Schieberabfrage für Modul "GESPANNT"
5 Medienübergabe 1 für Pneumatik und Hydraulik sowie Vakuum, drucklos
kuppelbar
6 Medienübergabe 2 für Pneumatik und Hydraulik sowie Vakuum, drucklos
kuppelbar
7 Optional: Sperrluft / Anlagekontrolle / Ausblasluft
8 Spannschieberabfrage mit 2 bar
9 Sperrluft/Anlagekontrolle mit 2 bar
10 Ausblasluft Reinigungsfunktion, 3 bis 6 bar
* Sperrluft / Ausblasluft (Anschluss M7) integriert
Betätigung
mit 6 bar
10.00 | NSE3, NSE-T3 | VERO-S Nullpunktspannsystem | de | 1152196
Medienübergabe Betriebsdruck
max. 300 bar
Montage
Pneumatik
Schaltsymbole
5/3-Wegeventil,
Mittelstellung
entlüftet
3/2-Wegeventil
Druckschalter
Druckmanometer
Stromregelventil
Druckluftversorgung
41
