Net Unit

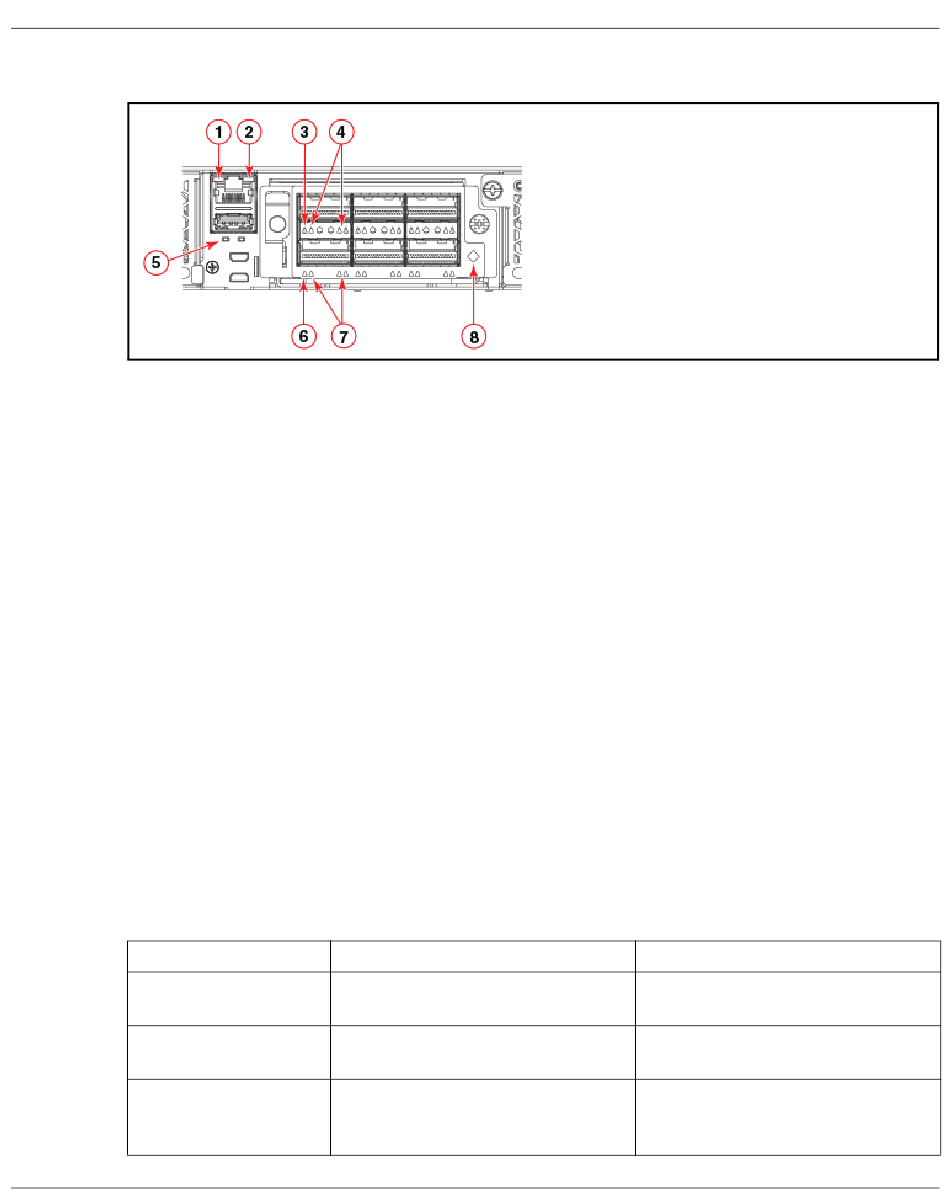

Bild 14: Net Unit (ICX 7750-48F) - LEDs (Panel auf der Rückseite)
Erläuterung:
1
2
3
4
5
6
7
8
3.2.4.4

Schema der LED-Anzeigen

Die folgenden Tabellen beschreiben das Schema der LED-Anzeigen an dem Switch Broca-
de ICX 7750.
LEDs an PSU1 und PSU2
LED-Anzeige
Aus (leuchtet nicht)
Leuchtet grün
Leuchtet gelb
U41861-J-Z126-4
Management Port 10/100 Mbps Link/Activity LEDs
Management Port 1000 Mbps Link/Activity LEDs
Oberer Slot 40 GbE Modus Link/Activity LED oder 10 GbE Modus Leitung 1
Link/Activity LEDs
Unterer Slot 10 GbE Modus Leitung 2, 3 und 4 Link/Activity LEDs
UP Port (links) und DN Port (rechts) Link-Status-LEDs
Unterer Slot 40 GbE Modus Link/Activity LED oder 10 GbE Modus Leitung 1
Link/Activity LEDs
Unterer Slot 10 GbE Modus Leitung 2, 3 und 4 Link/Activity LEDs
Expansions-Modul Power-LED
Hardware-Status
System ist ausgeschaltet oder kein
Strom.
PSU ist eingeschaltet und funktio-
niert.
PSU hat keinen Strom oder befindet
sich in einem Fehlerzustand.
10 Gb Net Unit Erweiterung
Empfohlene Aktion
Prüfen, ob des System eingeschal-
tet und komplett hochgefahren ist.
Keine Aktion erforderlich.
Prüfen, ob das Netzteil mit einer
funktionierenden Stromquelle ver-
bunden ist. Netzteil ersetzen.
