Sollten die beiden Kondensatoren, wie im Bild gezeigt, fehlen, setz-
ten Sie sich bitte mit dem Audionet Servicecenter in Verbindung.
·
Falls ein Phonomodul, dass aus einem SAM V2 / SAM G2 stammt,
in ein anderes Audionet-Gerät eingebaut werden soll, müssen zuvor
die beiden o.g. Kondensatoren entfernt werden!
Öffnen Sie den SAM V2 / SAM G2. Entfernen Sie hierzu jeweils die
unteren drei Schrauben in der linken und rechten Seitenplatte. Als nächs-
tes entfernen Sie die jeweils drei Schrauben der Deckelplatte direkt an der
Gerätefront und -rückseite. Zum Schluss entfernen Sie die Schraube im
Deckel zwischen den Lüftungsschlitzen. Nun können Sie den Deckel mit
samt den Seitenteilen nach oben abziehen. Stellen Sie das Gerät mit der
Frontplatte zu sich hin. Sie sehen nun an der Gehäuserückwand rechts
eine Platine mit den Eingangsrelais und –buchsen.
2.2.1

SAM V2

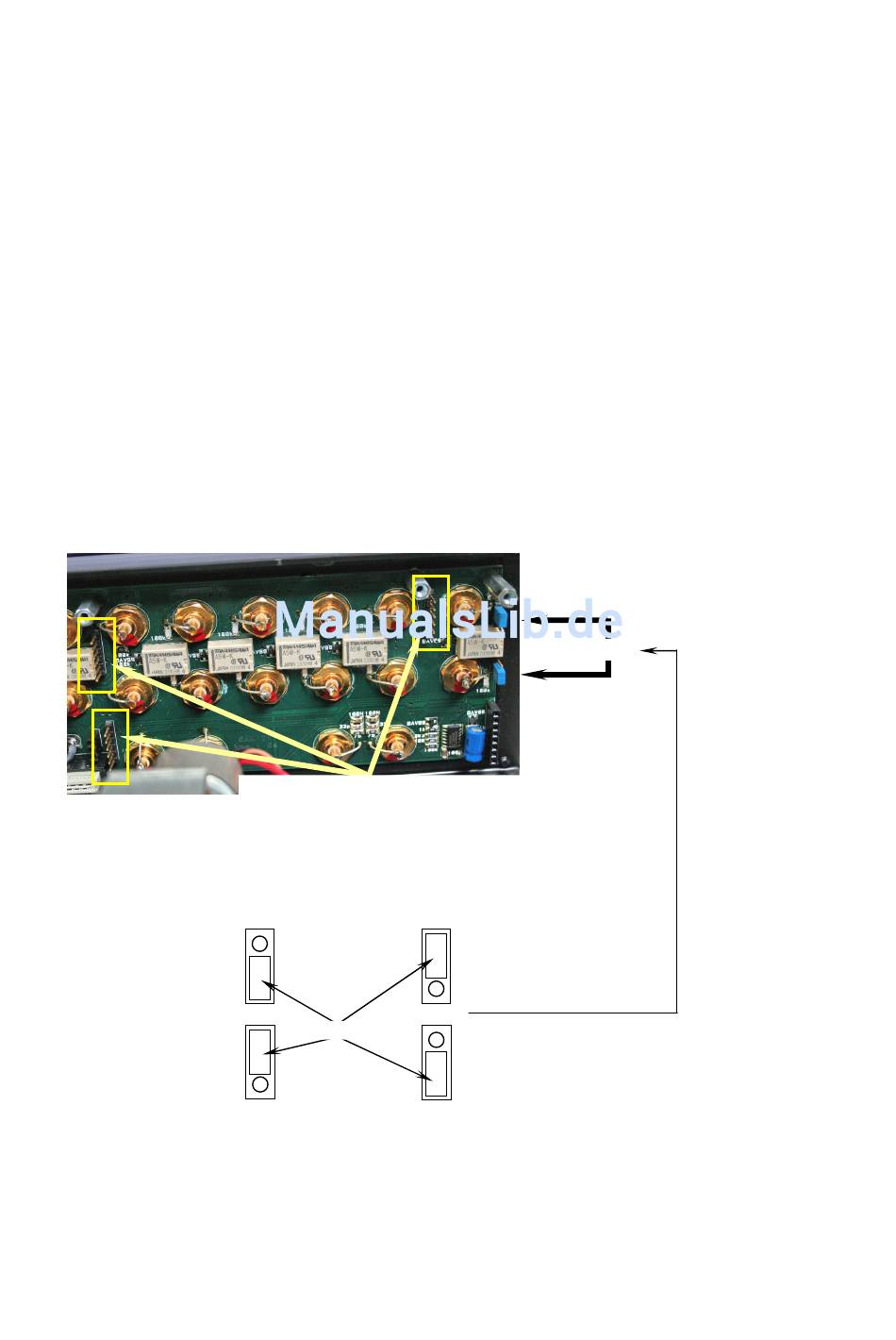

Finden Sie im Gerät die beiden Steckbrücken (Jumper), die im folgenden
Bild markiert sind. Die beiden Jumper befinden sich oben am rechten
Rand der Eingangsplatine:
Zur Verwendung des Phonomoduls muss ein Jumper den oberen und
mittleren Pin der oberen Stiftleiste verbinden und ein Jumper den mittle-
ren und unteren Pin der unteren Stiftleiste brücken:
Phonomodul
Nun stecken Sie das Phonomodul auf die drei im Bild gekennzeichneten
Stiftleisten, bis es auf den beiden Befestigungsbolzen aufliegt. Die Orien-
tierung des Moduls ist eindeutig durch die Anordnung der Stiftleisten
gegeben.
Stiftleisten zur Aufnahme des Phonomoduls
Jumper
ohne
Phonomodul
8
Jumper
mit
