2.3 Installation PRE 1 / PRE 1 G2

Öffnen Sie den PRE 1 / PRE 1 G2, indem Sie alle Schrauben des Deckels
entfernen und diesen dann nach oben abheben. Stellen Sie das Gerät mit
der Frontplatte zu sich hin. Das Phonomodul wird auf 3 Stiftleisten links
hinten auf der Hauptplatine des PRE 1 / PRE 1 G2 gesteckt. Benutzen Sie
das folgende Bild, um die 3 Stiftleisten zu lokalisieren.

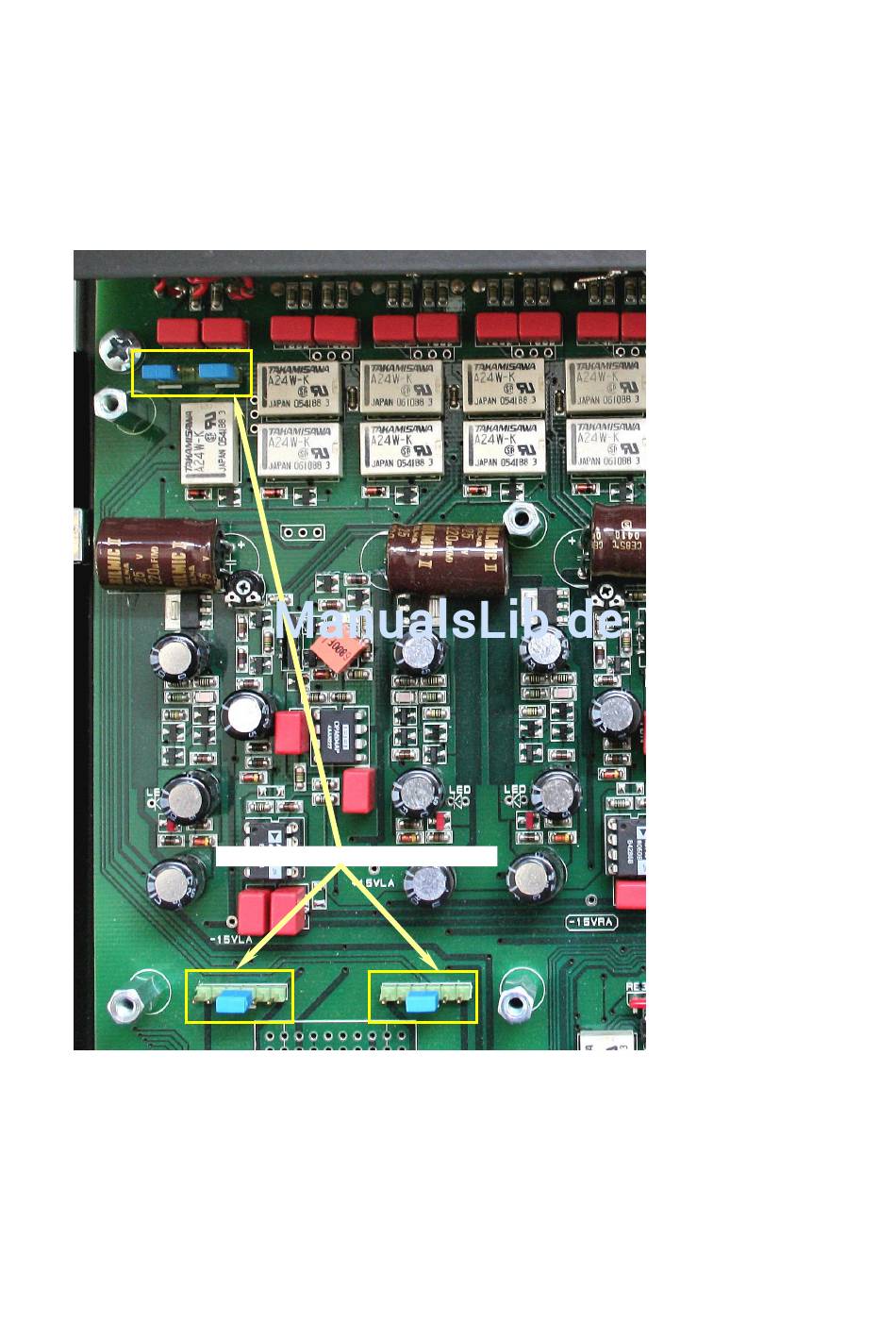

Stiftleisten zur Aufnahme des Phonomoduls
Entfernen Sie alle 4 Steckbrücken (Jumper), die auf den 3 Stiftleisten
stecken. Schieben Sie das Phonomodul mit seinen 3 Anschlussbuchsen
auf die 3 Stiftleisten, bis es auf den Befestigungsbolzen aufliegt. Die Ori-
entierung des Moduls ist eindeutig durch die Anordnung der Stiftleisten
gegeben.
