Installation

Wichtig
·
Die Installation des Phonomoduls in ein Audionet-Gerät (Host-
Gerät) darf nur von autorisiertem Personal vorgenommen wer-
den!
·
Unautorisiertes Öffnen von Audionet-Geräten führt zum Garan-
tieverlust!
·
Trennen Sie unbedingt vor dem Öffnen das Host-Gerät vom Netz
und ziehen Sie den Netzstecker ab.
·
Es vereinfacht den Einbau, wenn das Host-Gerät komplett abgekabelt
wird.
·
Verwenden Sie ausschließlich hochwertiges Werkzeug, um das Host-
Gerät bei der Montage nicht zu beschädigen. Insbesondere die Befes-
tigungsschrauben des Deckels sind mit einem stabilen, speziell gehär-
teten Inbus- (Innensechskant-)Schlüssel zu lösen. Andernfalls besteht
Gefahr der Beschädigung!
·
Lesen Sie zuerst die komplette Installationsanleitung, damit Sie mit
den einzelnen Schritten vertraut sind.

2.1 Installation MAP 1 / MAP V2

Öffnen Sie den MAP 1 / MAP V2, indem Sie alle Schrauben seines De-
ckels entfernen und diesen dann nach oben abziehen. Stellen Sie das Ge-
rät mit der Frontplatte zu sich hin. Lokalisieren Sie anhand des folgenden
Bildes die 3 Stiftleisten zur Aufnahme des Phonomoduls, die sich auf der
Hauptplatine hinten links befinden.

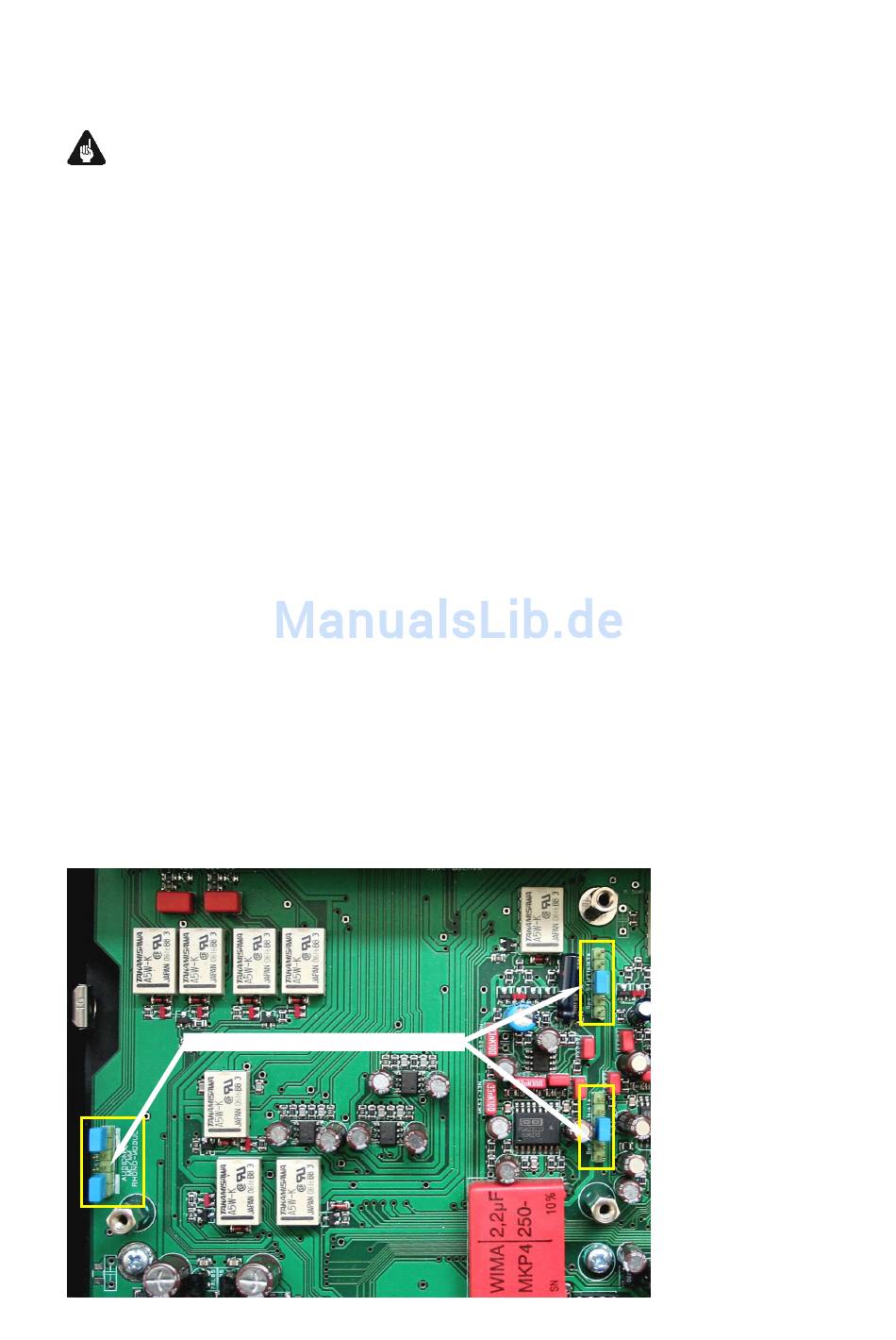

Stiftleisten zur Aufnahme des Phonomoduls
