2.4 Installation PRE 1 G3

Öffnen Sie den PRE 1 G3, indem Sie alle Schrauben des Deckels entfer-
nen und diesen dann nach oben abheben. Stellen Sie das Gerät mit der
Frontplatte zu sich hin. Das Phonomodul wird auf 3 Stiftleisten links
hinten auf der Hauptplatine des PRE 1 G3 gesteckt. Benutzen Sie das
folgende Bild, um die 3 Stiftleisten zu lokalisieren.

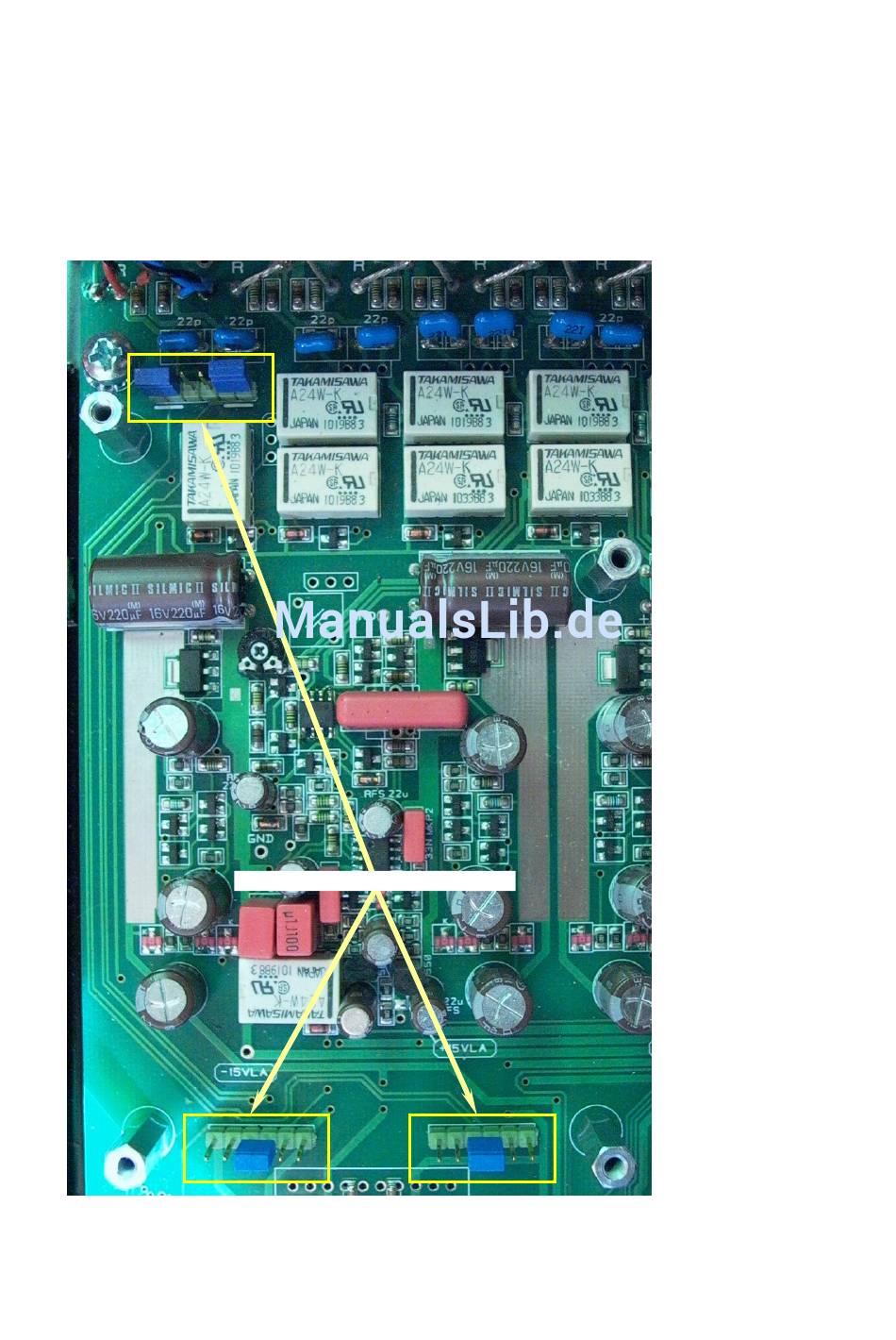

Stiftleisten zur Aufnahme des Phonomoduls
Entfernen Sie alle 4 Steckbrücken (Jumper), die auf den 3 Stiftleisten
stecken. Schieben Sie das Phonomodul mit seinen 3 Anschlussbuchsen
