Installation Sam V2 / Sam G2 - Audionet MAP 1 Bedienungsanleitung

Entfernen Sie alle 4 Steckbrücken (Jumper), die auf den 3 Stiftleisten
stecken. Schieben Sie das Phonomodul mit seinen 3 Anschlussbuchsen
auf die 3 Stiftleisten, bis es auf den Befestigungsbolzen aufliegt. Die Ori-
entierung des Moduls ist eindeutig durch die Anordnung der Stiftleisten
gegeben.
Wichtig
·
Achten Sie unbedingt auf den korrekten Sitz des Phonomoduls
auf den Stiftleisten der Hauptplatine des MAP 1 / MAP V2.
Überprüfen Sie bitte den exakten Sitz des Phonomoduls, bevor
Sie das Gerät wieder in Betrieb nehmen.
·
Ein falsch eingestecktes Phonomodul kann u.U. sowohl den
MAP 1 / MAP V2 als auch das Modul selbst zerstören!
Fixieren Sie nun das Phonomodul mit 3 Schrauben (M3 x 6 mm). Falls
Sie alle Anpassungen der Eingangsimpedanz und der Verstärkung des
Moduls bereits korrekt vorgenommen haben, können Sie nun den Deckel
wieder aufschrauben.
Falls allerdings noch Feineinstellungen zur exakten Anpassung an den
verwendeten Tonabnehmer nötig sind, lassen Sie das Gerät am besten
noch geöffnet.

2.2 Installation SAM V2 / SAM G2

Wichtig
·

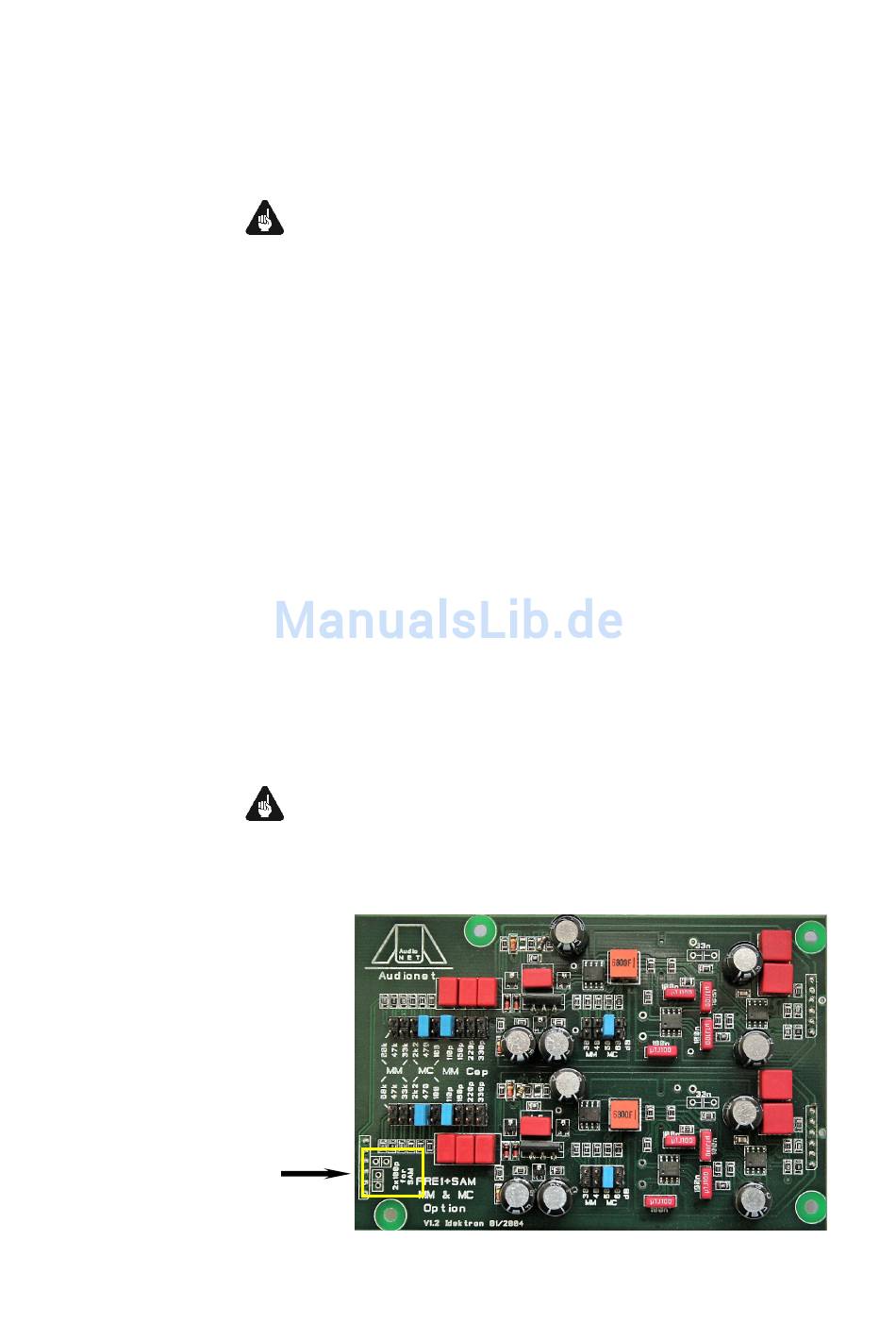

Überprüfen Sie bitte vor dem Einbau des Phonomoduls in den
SAM V2 / SAM G2, dass zwei 100 pF-Kondensatoren an der im fol-
genden Bild markierten Stelle vorhanden sind:
(die Platine hat an dieser Stellen den Aufdruck 2x100p for SAM)
7
